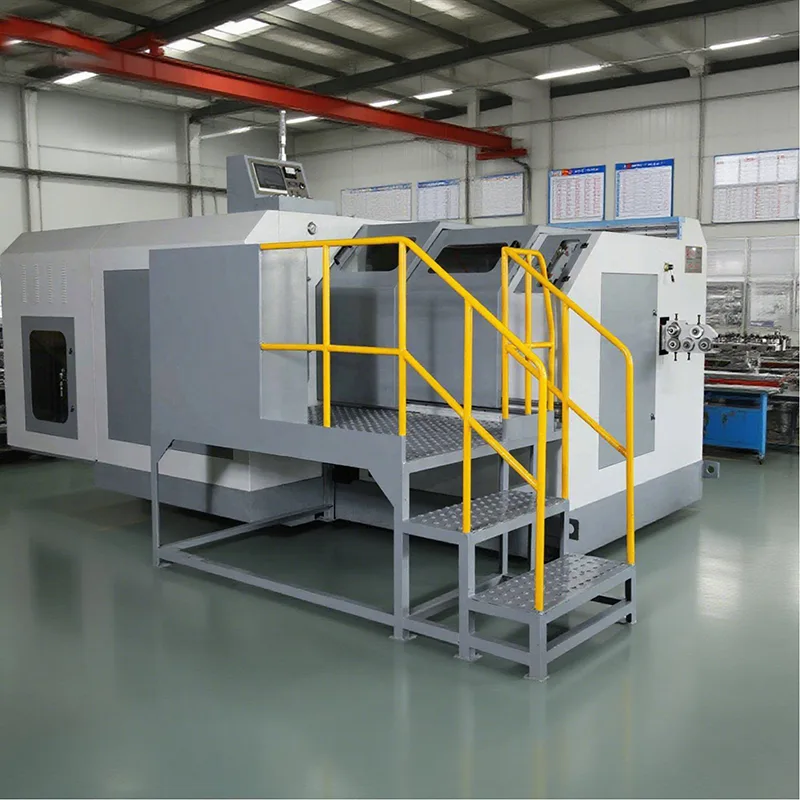

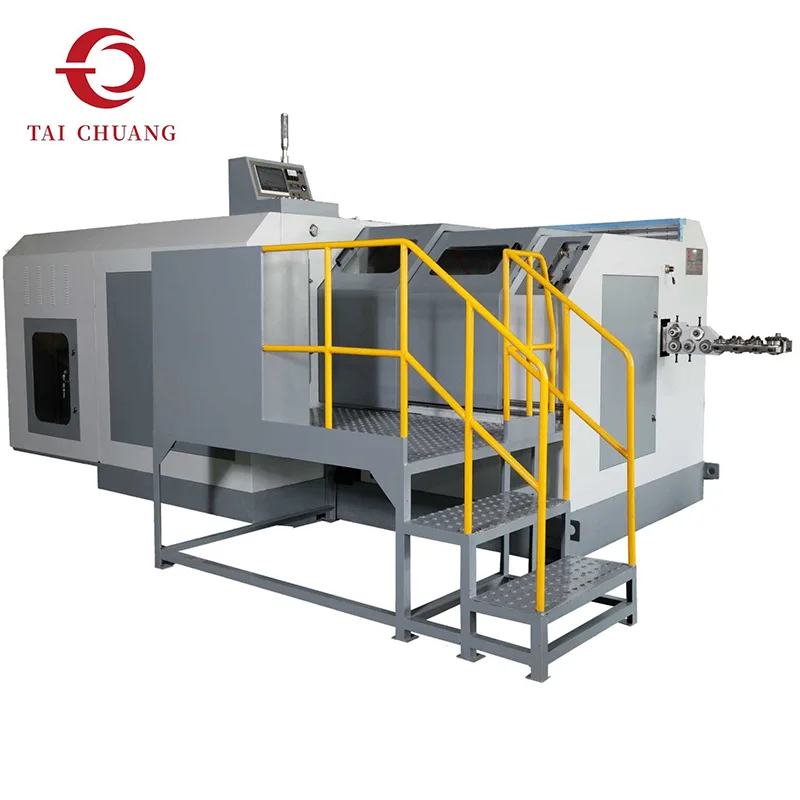

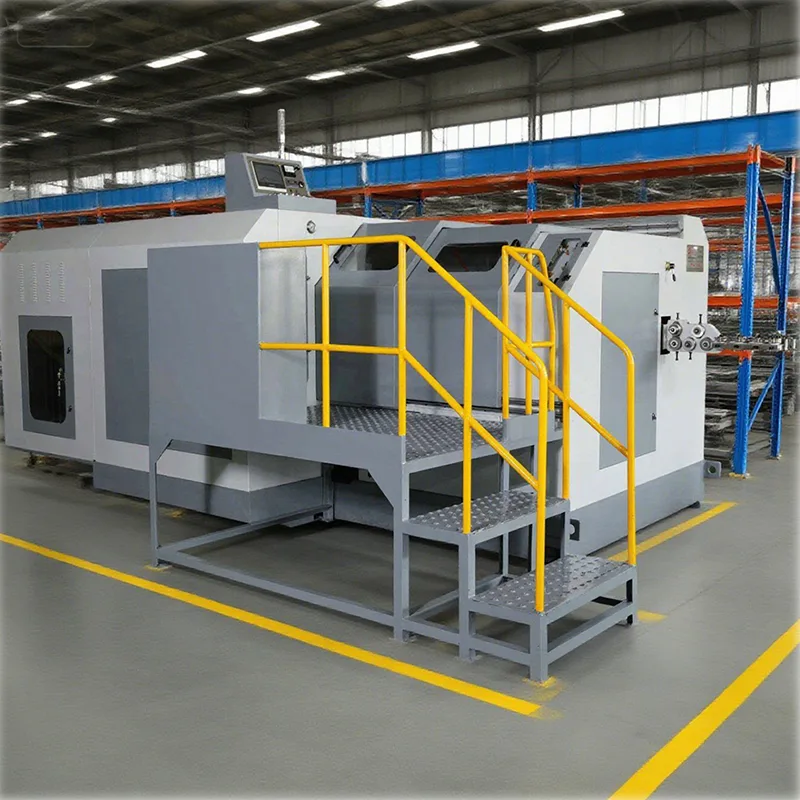

4 állomásos csavarformázó

A hidegvágó gépek kínálatának részeként a TAICHUANG által szállított 4 állásos csavarformázó egy további fejlécfokozaton keresztül kiterjeszti az alakítási képességet. A négylépéses folyamat fokozatosabb anyag-újraelosztást és kifinomultabb fejformázást tesz lehetővé, így ez a konfiguráció alkalmas a szorosabb méretszabályozást és nagyobb alakítási rugalmasságot igénylő rögzítőelemekhez. Válasszon minket szállítónak, és kérjen gyári árajánlatot még ma!

Kérdés küldése

termékleírás

A 4 állomásos csavarformázó javítja az alakítási folyamatot azáltal, hogy a deformációt egy további állomáson továbbítja. Ez lehetővé teszi az anyag fokozatos áramlását a fejelés során, csökkentve a feszültségkoncentrációt és javítva az alakkonzisztenciát az igényesebb csavarok kialakításához.

A hidegvágó gépeken belül az extra állomás nagyobb szabadságot biztosít a szerszámelrendezésben és az alakítási logikában. Megtámasztja a csavarfejeket alátétekkel, karimákkal vagy speciális kontúrokkal, amelyeket nehéz elérni egy háromlépcsős folyamaton belül. A deformáció lépésről lépésre történő szabályozásával a 4 állomásos csavarformázó javítja a szimmetriát és a felület minőségét.

A TAICHUANG bemutatja ezt a csavarformázó opciót azoknak a vásárlóknak, akiknek szélesebb körű kötőelem-tervezési kompatibilitásra van szükségük, és egyensúlyt keresnek az alakítás bonyolultsága és a stabil gyártási viselkedés között.

Termékleírások

Modell	Egység	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Kovácsoló állomás	Nem.	4	4	4	4	4	4
Kovácsoló erő	kg	15000	45000	45000	75000	80000	80000
Max vágási átm	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Max vágási hossz	mm	70	100	145	110	200	230
Sebesség tartomány	db/perc	160-250	140-250	80-150	120-220	50-130	60-120
P.K.O Stroke	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Főcsúszdázás	mm	100	136	210	140	270	370
Fő motor	kw	11	15	15	22	22	22
Levágott szerszámméret	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Lyukasztószerszám mérete	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Fő szerszám mérete	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Halk szurok	mm	48	60	60	80	80	80
A gép mérete (L"W"H)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Emelési referenciasúly	Tonna	4.5	9	11	13.5	18	22
Normál csavarméret	mm	2-4	3-6	3-6	5-8	5-8	5-8
Nyersdarab szárának hossza	mm	10-60	10-70	25-125	15-77	25-160	70-205

Modell	Egység	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Kovácsoló állomás	Nem.	4	4	4	4	4	4
Kovácsoló erő	kg	85000	85000	120000	130000	130000	155000
Max vágási átm	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Max vágási hossz	mm	135	190	145	200	305	450
Sebesség tartomány	db/perc	95-160	70-130	100-150	75-120	50-80	32-60
P.K.O Stroke	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Főcsúszdázás	mm	190	280	200	270	380	580
Fő motor	kw	30	30	30	37	37	45
Levágott szerszámméret	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Lyukasztószerszám mérete	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Fő szerszám mérete	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Halk szurok	mm	94	94	98	110	110	110
A gép mérete (L"W"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Emelési referenciasúly	Tonna	17	21	22	26	38	50
Normál csavarméret	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
Nyersdarab szárának hossza	mm	15-110	20-160	20-110	25-160	60-270	120-400

Modell	Egység	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Kovácsoló állomás	Nem.	4	4	4	4	4	4
Kovácsoló erő	kg	220000	220000	230000	380000	380000	450000
Max vágási átm	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Max vágási hossz	mm	200	350	510	240	360	260
Sebesség tartomány	db/perc	70-110	40-70	35-50	50-80	40-65	40-70
P.K.O Stroke	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Főcsúszdázás	mm	260	490	670	346	496	330
Fő motor	kw	55	55	75	75	75	110
Levágott szerszámméret	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Lyukasztószerszám mérete	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Fő szerszám mérete	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Halk szurok	mm	120	120	120	140	140	160
A gép mérete (L"W"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Emelési referenciasúly	Tonna	43	60	80	62	75	105
Normál csavarméret	mm	10-16	10-16	12-20	12-20	12-20	14-27
Nyersdarab szárának hossza	mm	20-160	70-310	150-490	25-210	70-310	35-210

Modell	Egység	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Kovácsoló állomás	Nem.	4	4	4	4	4
Kovácsoló erő	kg	450000	450000	600000	600000	900000
Max vágási átm	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Max vágási hossz	mm	320	380	400/430	450	500
Sebesség tartomány	db/perc	35-65	35-60	30-50	25-45	25-40
P.K.O Stroke	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Főcsúszdázás	mm	420	510	520/540	620	656
Fő motor	kw	110	110	132	132	200
Levágott szerszámméret	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Lyukasztószerszám mérete	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Fő szerszám mérete	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Halk szurok	mm	160	160	200	200	235
A gép mérete (L"W"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Emelési referenciasúly	Tonna	120	125	170	200	220
Normál csavarméret	mm	14-27	14-27	24-30	24-30	24-42
Nyersdarab szárának hossza	mm	60-260	70-310	60-320/80-350	70-400	150-420

A formálás előnyei

Kiegészítő formázási lépés összetett fejkialakításokhoz

A fej szimmetriájának és méreteinek jobb szabályozása

Fokozott szerszámozási rugalmasság

Szélesebb kötőelem-kompatibilitás

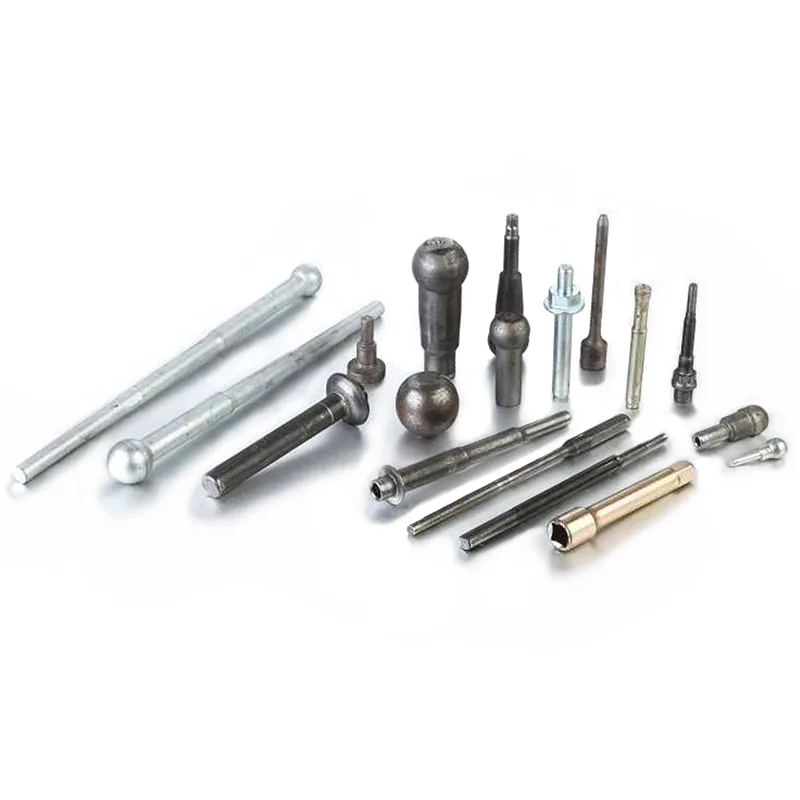

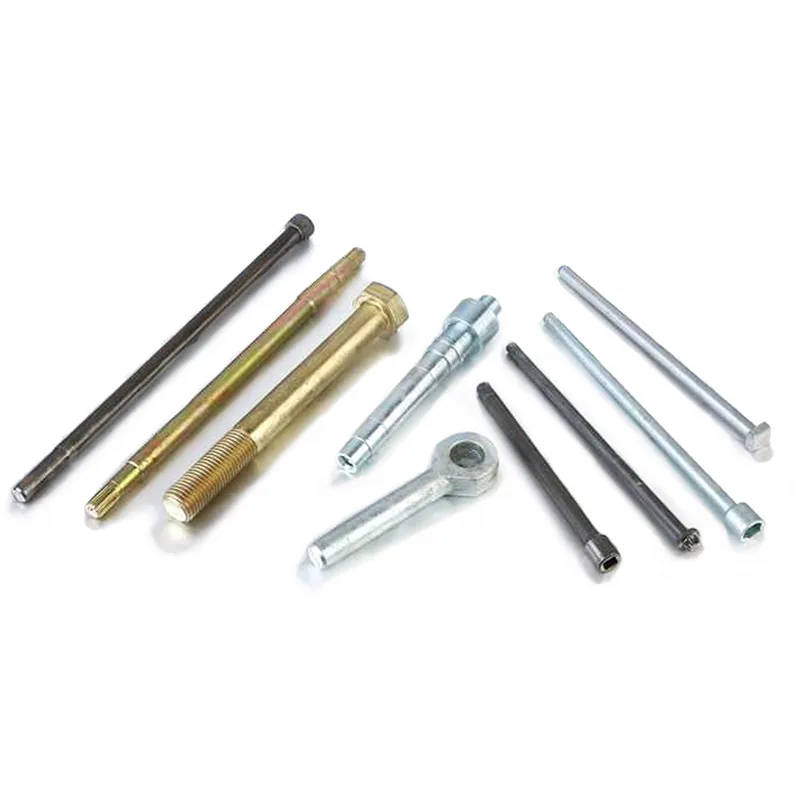

Alkalmazási mezők

Autóipari rögzítőelemek

Szerkezeti csavarok

Gépek és berendezések rögzítőelemei

Egyedi csavarok kialakítása

GYIK

1. kérdés: Miben különbözik a 4 állásos csavarformázó a 3 állomásos modelltől?

Az extra állomás fokozatosabb alakítást tesz lehetővé, és támogatja a bonyolultabb csavarformákat.

Q2: Alkalmas-e precíziós rögzítőelemekhez?

Igen, gyakran a jobb méretkonzisztenciát igénylő alkalmazásokhoz választják.
