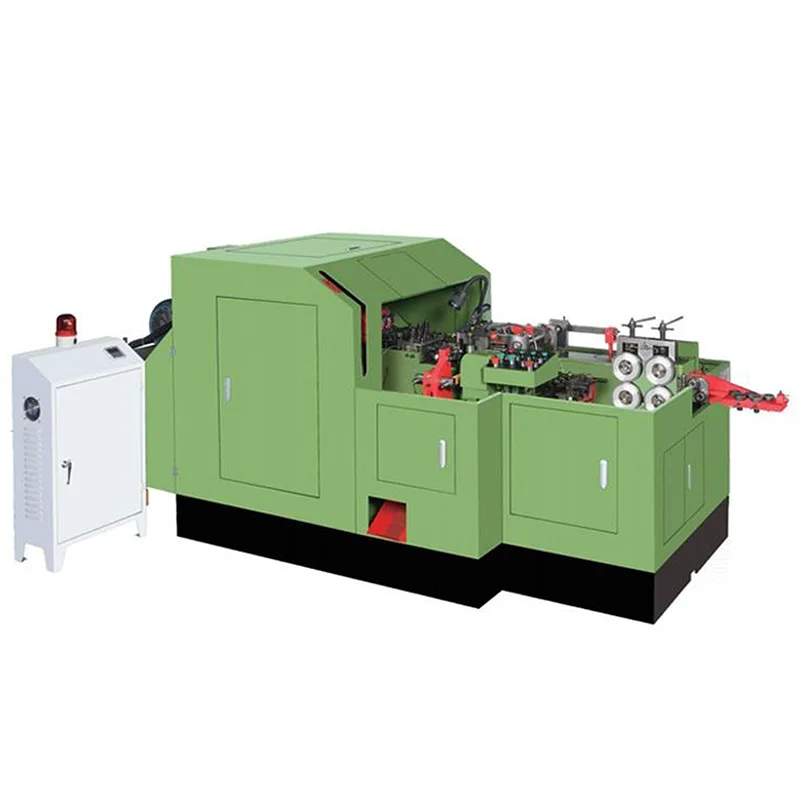

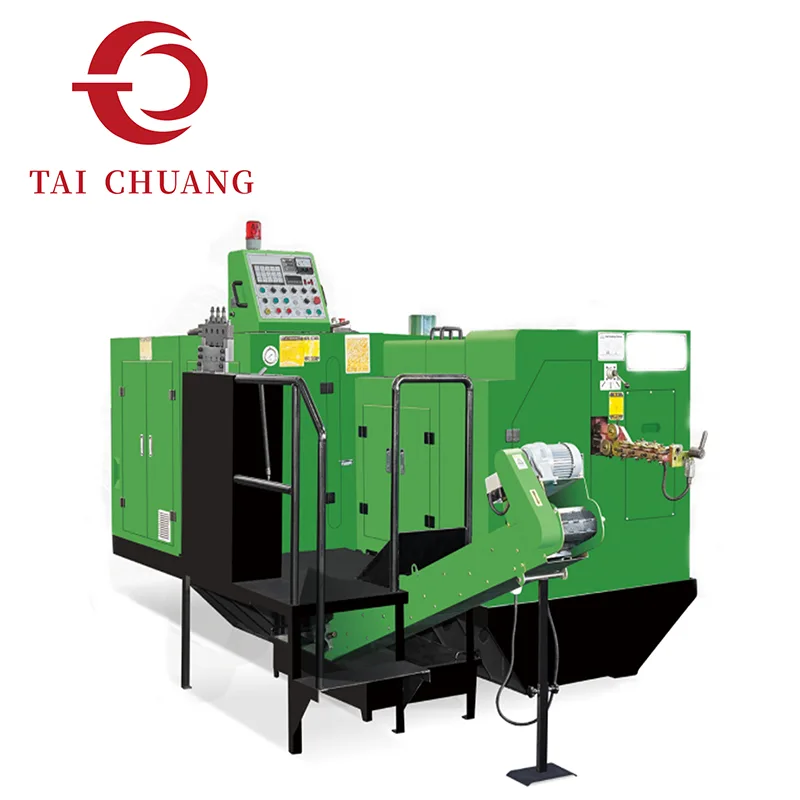

A 3-vágású, 3-fúvásos hidegfejes gép konfigurációja a formázási feladatokat három független sajtolóállomás között osztja el, lehetővé téve a fokozatos szerkezeti alakítást a kezdeti összegyűjtéstől a fej végső befejezéséig. Mindegyik szerszámüreg egy meghatározott deformációs szakaszt kezel, lehetővé téve az anyagáramlás lépésről lépésre történő irányítását, ahelyett, hogy egy korlátozott alakítási térben koncentrálódna.
A fokozatos újraelosztás csökkenti a belső feszültségkoncentrációt és javítja a méretátmenet pontosságát a szár és a fej területei között. Az egy- vagy kétszerszámos rendszerekkel összehasonlítva ez az elrendezés nagyobb rugalmasságot tesz lehetővé a részletesebb geometriai követelményeket támasztó csavarok kialakításakor.
A deformációs szakaszok szétválasztása növeli a kiszámíthatóságot a nagy mennyiségű gyártás során, és támogatja a javított ismételhetőséget a meghosszabbított gyártási ciklusok során. A megnövekedett szerkezeti koordináció teszi ezt a konfigurációt megfelelővé azon gyártók számára, akik erősebb folyamatstabilitást és kifinomultabb fejmeghatározást keresnek.

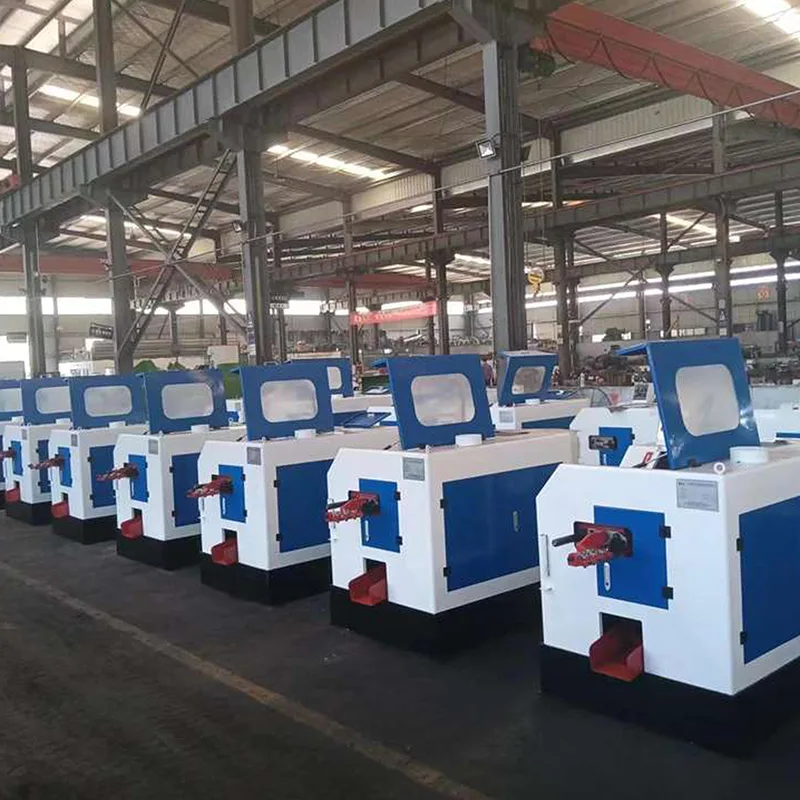

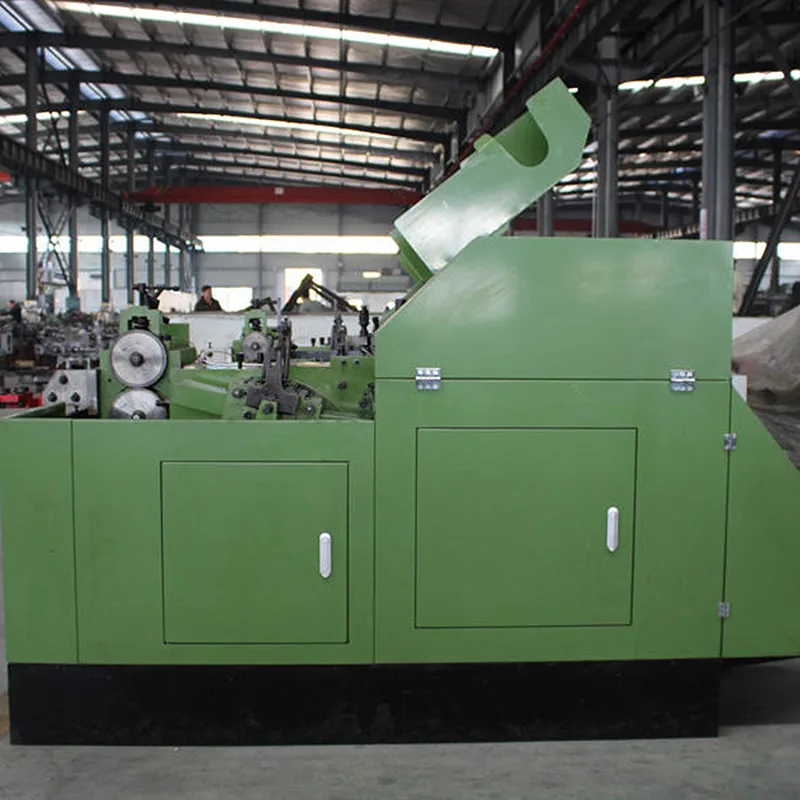

A TAICHUANG 3-Die-s 3-Blow hidegfejes gépi megoldásokat kínál a kötőelem-gyártók számára, amelyek célja az alakítási képesség bővítése a kiegyensúlyozott termelési hatékonyság fenntartása mellett.
|
Modul |
YH5-3S |
YH5-3SL |
YH6-3S |
YH8-3S |
|
Állomások Mennyiség/SZÁM. |
3 |
3 |
3 |
3 |
|
Alakító erő/kg |
38000 |
38000 |
65000 |
80000 |
|
Max. vágási átmérő/mm |
Φ7.0 |
Φ7.0 |
Φ8.0 |
Φ10.0 |
|
Max. vágási hossz/mm |
60 |
70 |
85 |
110 |
|
Kapacitás/db/perc |
100-120 |
100-120 |
90-110 |
70-90 |
|
P.K.O Löket/mm |
16 |
16 |
25 |
25 |
|
K.O Löket/mm |
65 |
85 |
90 |
120 |
|
Löket/mm |
100 |
120 |
125 |
145 |
|
Levágási szerszám átmérő/mm |
Φ19*38 |
Φ19*38 |
Φ28*38 |
Φ35*45 |
|
Fő szerszám átmérő/mm |
Φ46*95*3 |
Φ46*100*3 |
Φ50*135*3 |
Φ60*130*3 |
|
Lyukasztószerszám átmérő/mm |
Φ31*75*3 |
Φ31*75*3 |
Φ40*120*3 |
Φ45*120*3 |
|
Vágóméret/mm |
10*32*75 |
10*32*75 |
12*32*85 |
14*45*105 |
|
Menetosztás /mm |
53 |
53 |
65 |
80 |
|
Normál csavarméret/mm |
Φ2-7 |
Φ2-7 |
Φ3-8 |
Φ4-10 |
|
Cápa Üres hossza/mm |
5-50 |
5-50 |
5-57 |
10-90 |
|
Főmotor teljesítmény/kw |
5.5 |
7.5 |
11 |
18.5 |
|
Térfogat (H*Sz*Ma)/cm |
250*120*115 |
250*120*115 |
360*150*151 |
473*180*176 |
|
Súly/kg |
2100 |
2300 |
4400 |
7800 |
A 3-vágású, 3-fúvásos hidegfejezéses gépek különböző alakítási feladatokat látnak el:
• Az első szerszám összegyűjti és előformázza az anyagtömeget
• A második szerszám finomítja az átmeneti geometriát
• A harmadik matrica befejezi a fej végső formázását
A fokozatos előrehaladás simább anyagáramlást és a térfogat-újraelosztás jobb szabályozását teszi lehetővé. A független üregek lehetővé teszik a formázási korrekciókat a közbülső lépéseknél a végső befejezés előtt.
Több kocka koordináció támogatja:
Javított fej szimmetria
Meghatározott váll átmenetek
Pontosabb méretrétegezés
Továbbfejlesztett koncentrikus vezérlés
Csökkentett deformációs sokk felhalmozódása

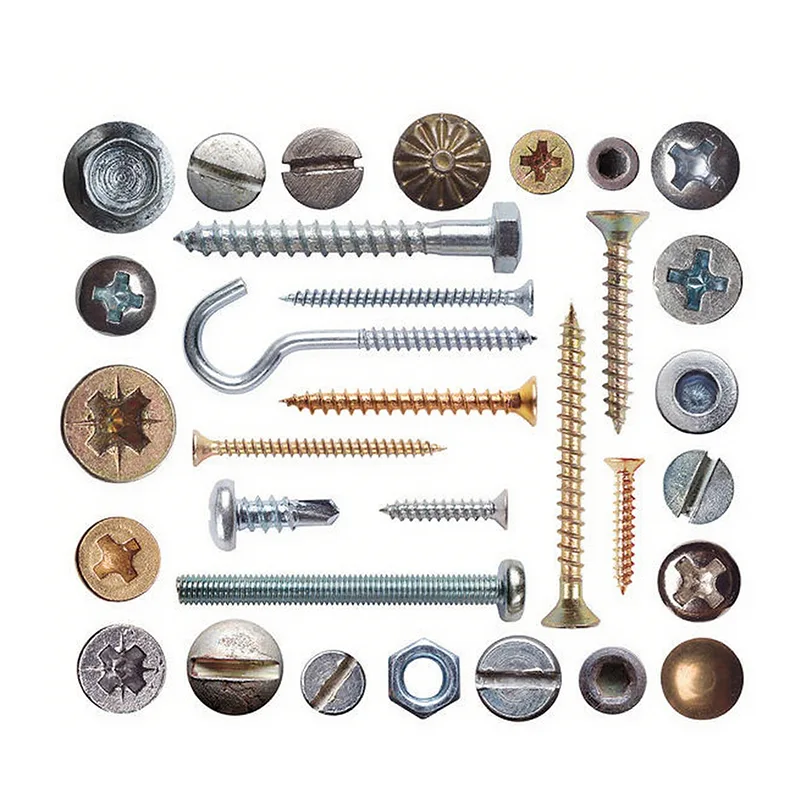

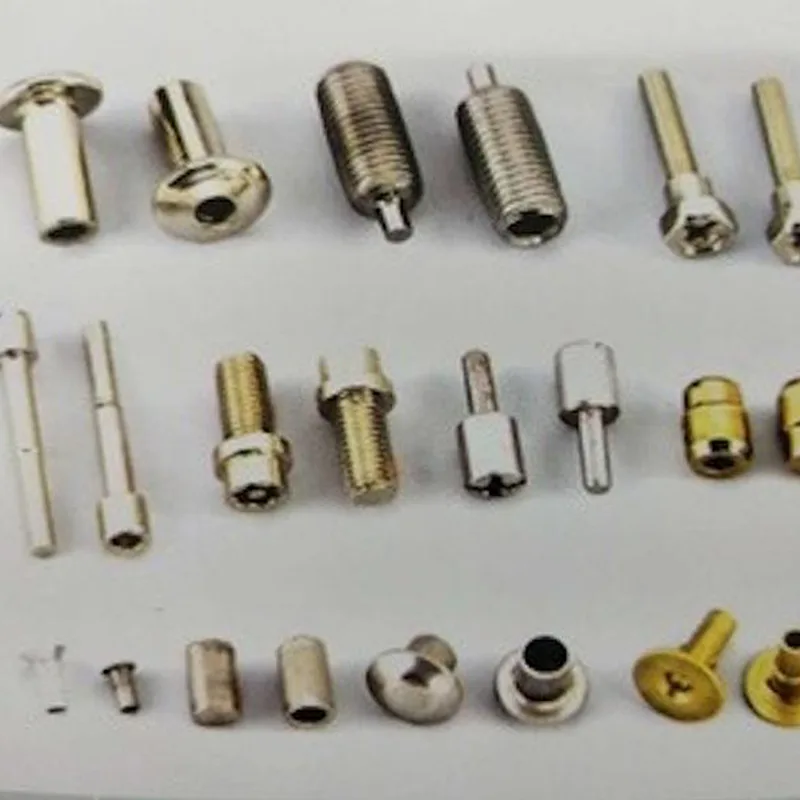

A fokozatos alakítás javítja a stabilitást közepes és fejlett geometriájú profilú csavarok gyártása során.
Az alakító terhelés elosztása három szerszám között segít csökkenteni az egyes üregekre nehezedő túlzott igénybevételt.
A kiegyensúlyozottabb hatásenergia alkalmazása hozzájárul:
Megnövelt szerszámstabilitás
Javított adag egyenletesség
Megjósolható méretismételhetőség
Csökkentett ingadozás a hosszú gyártási folyamatok során
Az egyszerűbb konfigurációkról áttérő gyártósorok gyakran alkalmazzák ezt a struktúrát a jobb alakítási mélység érdekében anélkül, hogy rendkívül összetett, többfúvásos rendszerbe lépnének be.
1. Mi a fő előnye a három szerszám használatának?
A három szerszám lehetővé teszi a deformációt strukturált szakaszokban, javítva a geometria finomítását és a méretszabályozást.
2. Hogyan hasonlítható össze a 2-Die 2-Blow rendszerekkel?
A további sajtolóállomás növeli az alakítás pontosságát, és jobb átmeneti szabályozást tesz lehetővé az alakítási szakaszok között.
3. A szerszámozás bonyolultsága lényegesen magasabb?
A szerszámüreg növeli a szerszámok számát, de a fokozatos alakítás gyakran javítja a folyamat megbízhatóságát és a kimeneti konzisztenciát.
