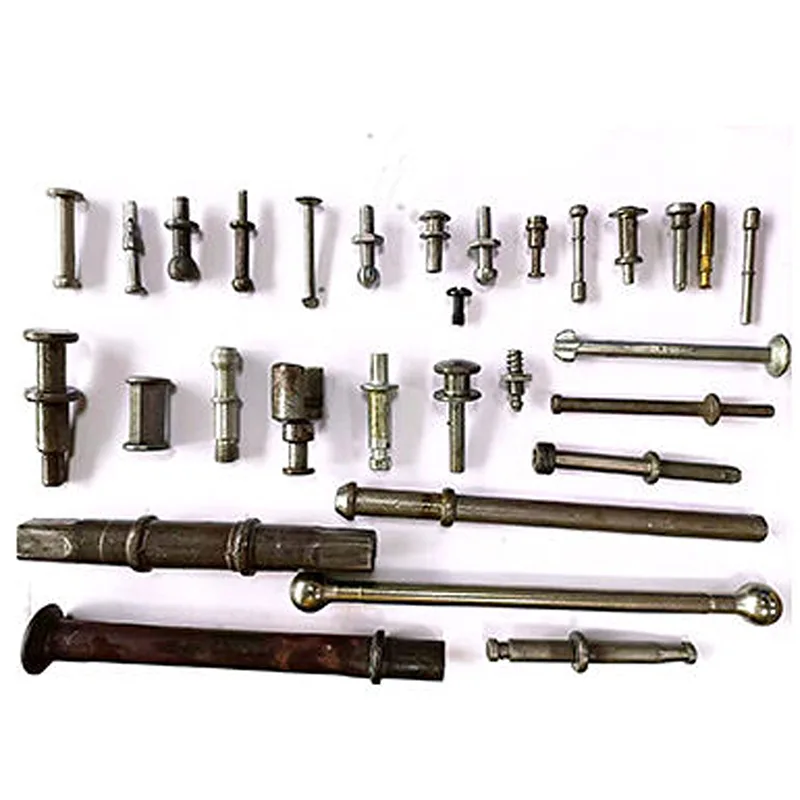

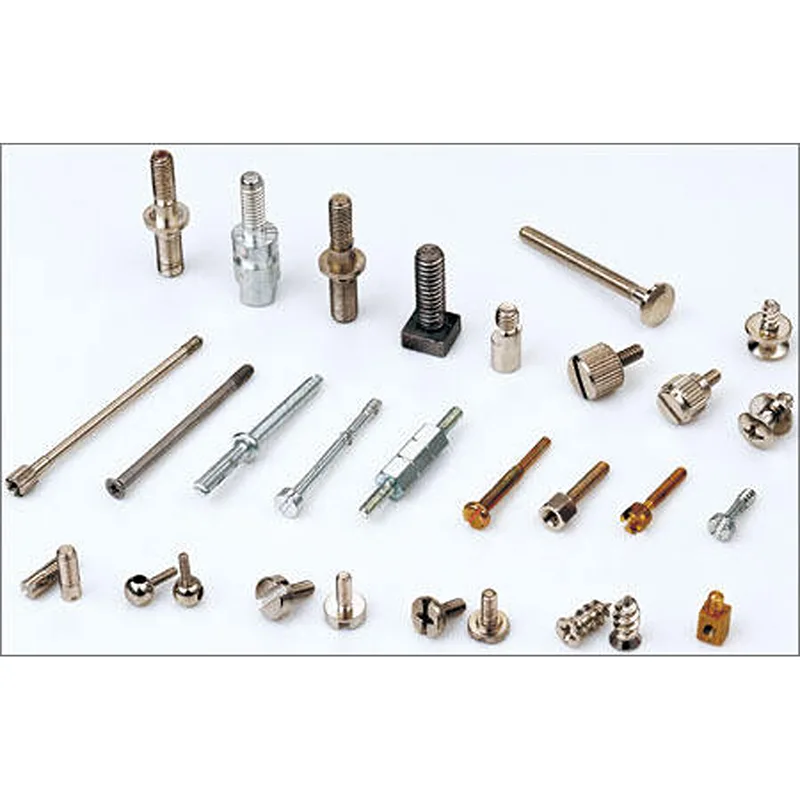

A 2-vágású, 3-fúvásos hidegfejes gép konfigurációja integrálja a kettős szerszámfejlődést egy további ütközési fokozattal, hogy finomítsa az anyag újraelosztását a csavarformázás során. A kezdeti formázás az első szerszámban történik, ezt követi az irányított átmeneti finomítás és a második szerszámon belüli végső fej-kiegészítés koordinált ütési szekvencia segítségével.
Az ütésszám növelése a két szerszám állomás fenntartása mellett jobb deformációs rétegezést tesz lehetővé anélkül, hogy jelentősen megnövelné a gép szerkezetét. A további ütési fokozat köztes korrekciós képességet biztosít a geometria végső stabilizálása előtt, javítva a fej szimmetriáját és a méretek konzisztenciáját.
A 2-Die 2-Blow rendszerekhez képest ez a konfiguráció nagyobb alakítási mélységet és jobb térfogatkezelést kínál. Ugyanakkor szerkezetileg egyszerűbb marad, mint a háromszerszámos gépek, így praktikus köztes megoldás a formázási pontosságot javító gyártók számára.

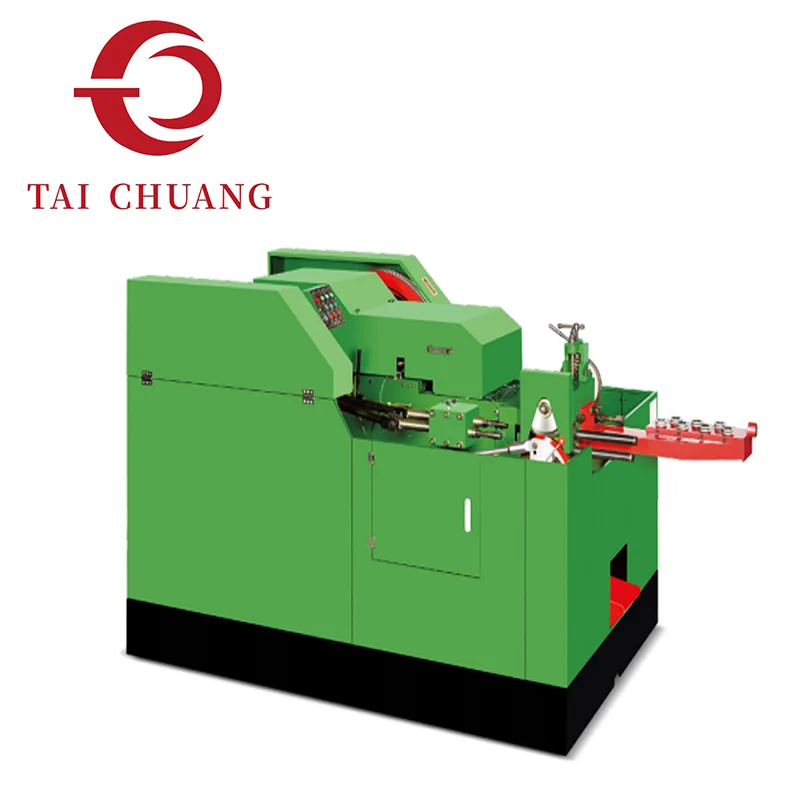

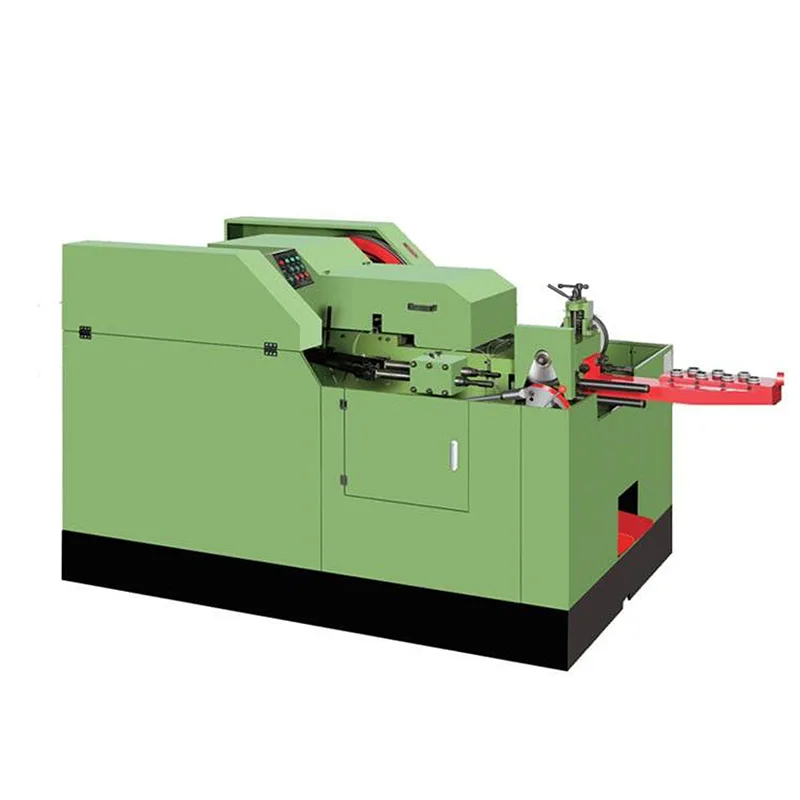

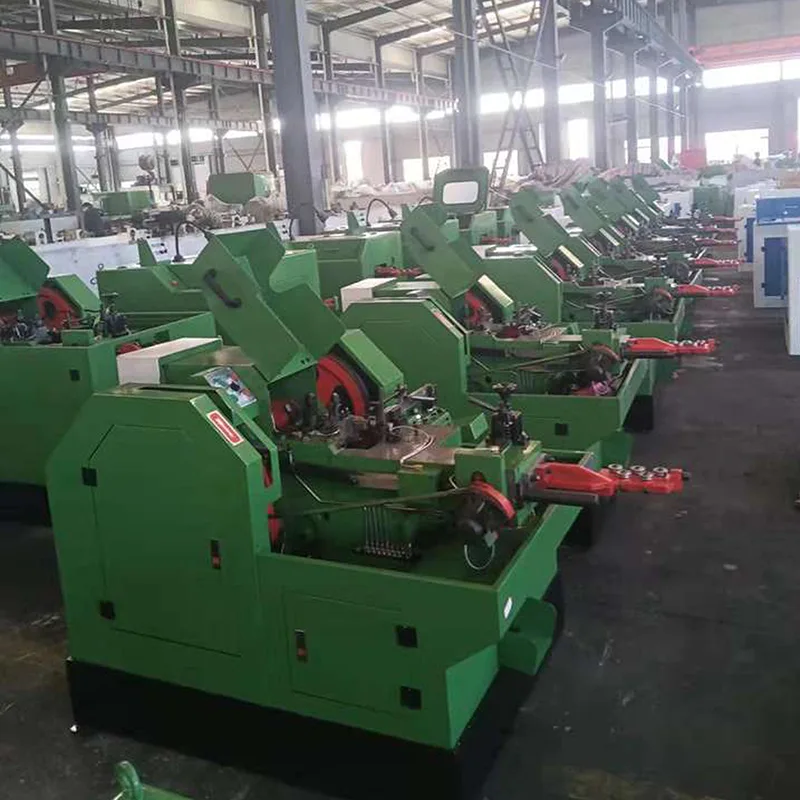

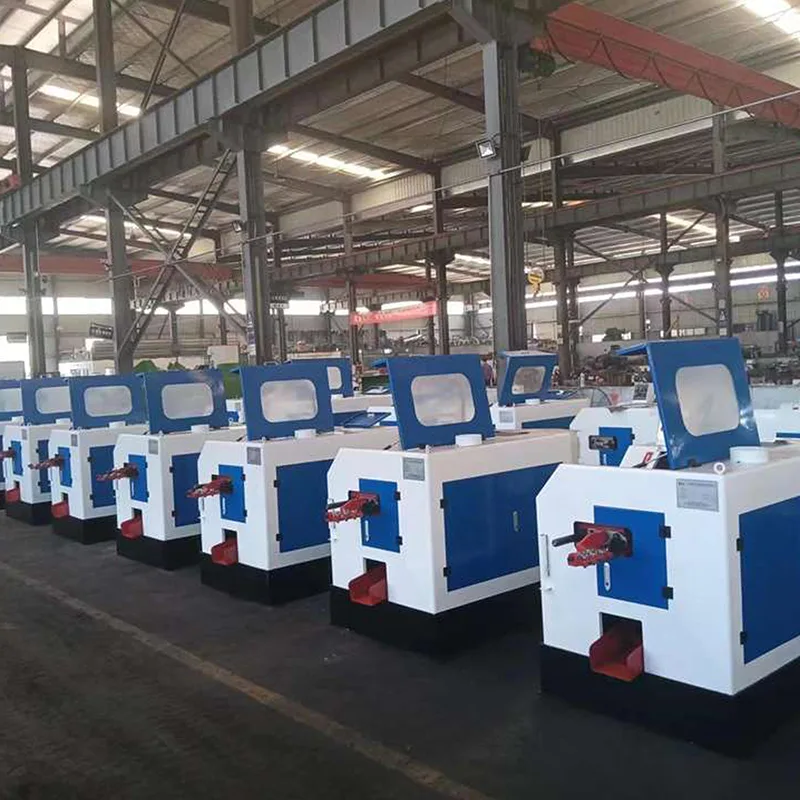

A TAICHUANG 2-Die-s 3-Blow hidegfejű gépi megoldásokat kínál a rögzítőelem-gyártók számára, akik kiegyensúlyozott berendezési kereteken belül tökéletesebb geometria-szabályozást keresnek.
|
Modell |
Max. Üres átmérő/mm |
Löket/mm |
Kapacitás/db/perc |
K.O Löket/mm |
P.K.O Löket/mm |
Fő szerszám átmérő/mm |
Fő szerszám átmérő/mm |
Lyukasztószerszám átmérő/mm |
Levágási szerszám átmérő/mm |
|
YH2310 |
Φ5.0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7.0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9.0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11.0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13.0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15.0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Modell |
Vágóméret/mm |
Normál csavarméret/mm |
Szár Nyersdarab hossza/mm |
Főmotor teljesítmény/kw |
Térfogat (H*Sz*H)/m |
Súly/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
6. szint - 2,2kw |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
6-os szint -2,2kw |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
8-as szint -4,0kw |
2,80*1,40*1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
8-as szint - 5,5kw |
3,80*1,60*1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
6-os szint - 11kw |
3,80*1,60*1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
6-os szint -18,5kw |
4,20*1,85*1,70 |
14300 |
A formázási sorrend általában a következő:
• Első szerszám – Anyaggyűjtés és elsődleges formázás
• Második matrica – Átmeneti finomítás
• További ütés – Végső szerkezeti meghatározás
A háromszoros ütési progresszió javítja a kontrollt:
Fejvastagság eloszlás
Átmeneti válligazítás
Koncentrikusság stabilitása
Felületi integritás nagy deformáció esetén
A szabályozott szekvenálás csökkenti a feszültség hirtelen felhalmozódását a szerszámüregben.
A kétszerszámos elrendezés megőrzi a kezelhető szerszámok összetettségét, míg a háromfúvásos sorrend növeli az alakítás rugalmasságát.
A 2-vágásos 3-fúvásos hidegfejű gépet gyakran választják, ha:
A kétfúvásos rendszerek nem rendelkeznek kellő finomítással
A háromszerszámos rendszerek meghaladják a jelenlegi gyártási követelményeket
A gyári helyszűke korlátozza a több szerszámmal történő bővítést
Nagyobb szerkezeti átalakítás nélkül is javítani kell az ismételhetőséget
A kiegyensúlyozott architektúra támogatja a közepes és nagy volumenű gyártási környezeteket.
Az alakítási energia elosztása két szerszám között, miközben egy harmadik ütközési fokozatot is hozzáad, simább erőfejlődést tesz lehetővé.
Az eredményül kapott működési jellemzők a következők:
Javított méretstabilitás
Csökkentett deformációs sokk
Jobb fejtömeg-szabályozás
Stabil adag egyenletesség hosszabb futamokon
A fokozatos energiaeloszlás elősegíti a közepes szilárdságú anyagok kialakítását, javított geometriai definícióval.
1. Milyen előnyökkel jár a harmadik ütés a kettős szerszámos rendszerben?
A további ütés köztes korrekciót és kifinomult fejformázást tesz lehetővé a szerszámok számának növelése nélkül.
2. Hogyan hasonlítható össze a 3-Die 3-Blow konfigurációval?
A 2-Die 3-Blow egyszerűbb szerszámszerkezetet tart fenn, miközben jobb ütéskezelést kínál. A háromszerszámos rendszerek a deformáció további szegmentálását teszik lehetővé.
3. Alkalmas ez a konfiguráció autóipari rögzítőelemekhez?
A továbbfejlesztett alakváltozás-szabályozás javítja a megismételhetőséget, és számos autóipari csavarkövetelményhez igazodik.
4. Jelentősen növeli a mechanikai bonyolultságot?
A mechanikai koordináció mérsékelten növekszik a hozzáadott ütés miatt, de a szerszám elrendezése kompakt marad.
