A 2-vágású, 4 fúvásos hidegfejes gép konfigurációja két szerszámüregben képződik, miközben az ütési sorrendet négy fokozatra bővíti. Az anyag fokozatosan formálódik strukturált fúvási koordináció révén, lehetővé téve a deformációs energia fokozatos elosztását az alakítási ciklusban.
Az ütésszám növelése egy korlátozott szerszámkereten belül javítja a közbenső korrekciós képességet és javítja a térfogat-újraelosztás szabályozását. A további ütközési szakaszok részletesebb szerkezeti rétegezést tesznek lehetővé a fej végső stabilizálása előtt, támogatva a jobb szimmetriát és a méretek megismételhetőségét.
A többszerszámos rendszerekhez képest ez a konfiguráció egyszerűbb szerszámelrendezést biztosít, miközben mélyebb alakítási pontosságot biztosít a fokozatos ütéskezelés révén. A kiegyensúlyozott architektúra alkalmassá teszi azokat a gyártókat, akik nagyobb geometriájú vezérlést keresnek anélkül, hogy négyszerszámos rendszerekre bővítenék.

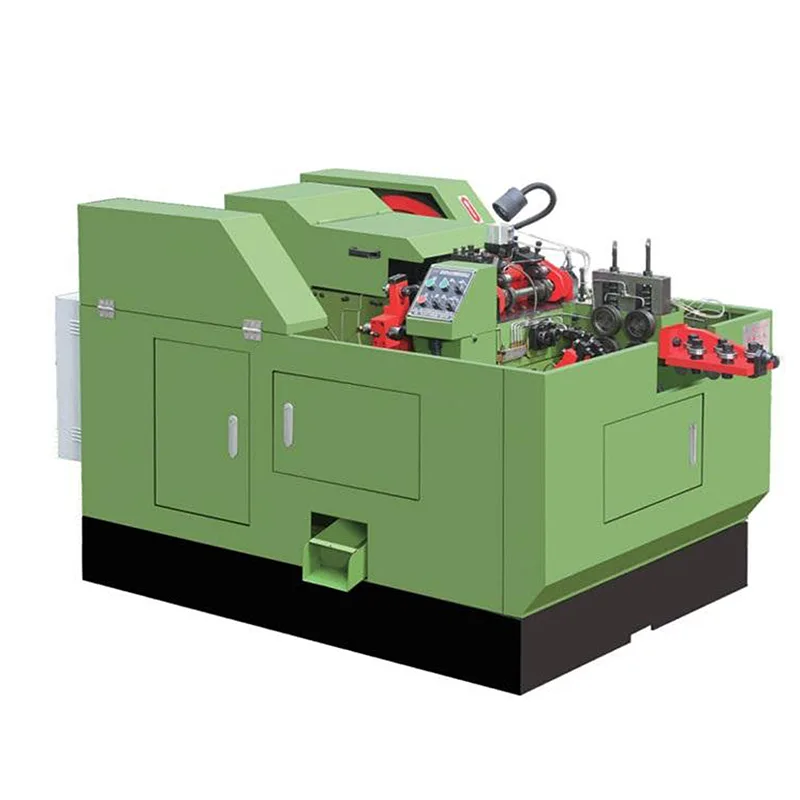

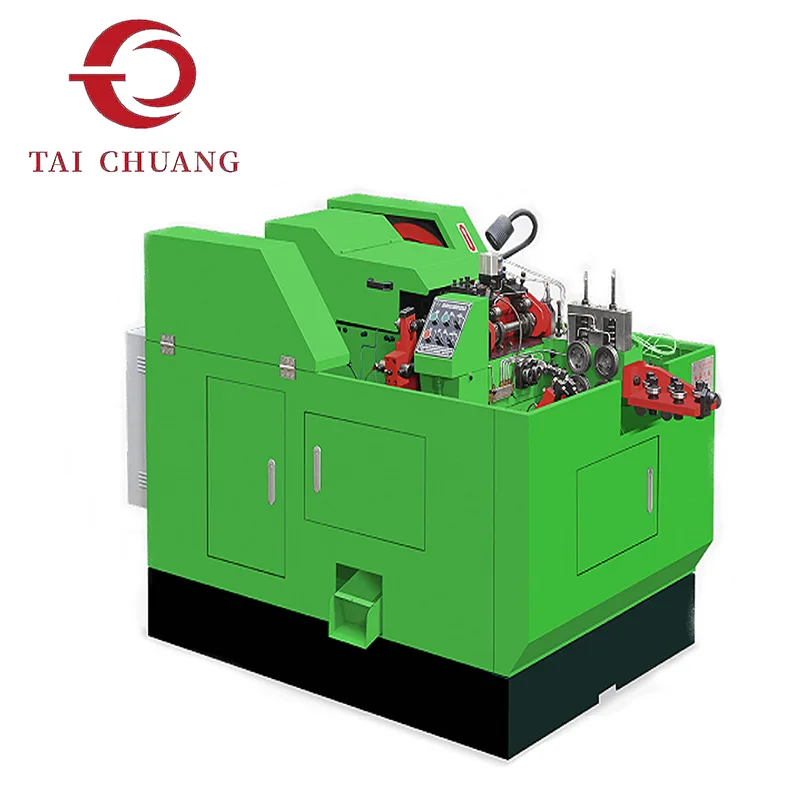

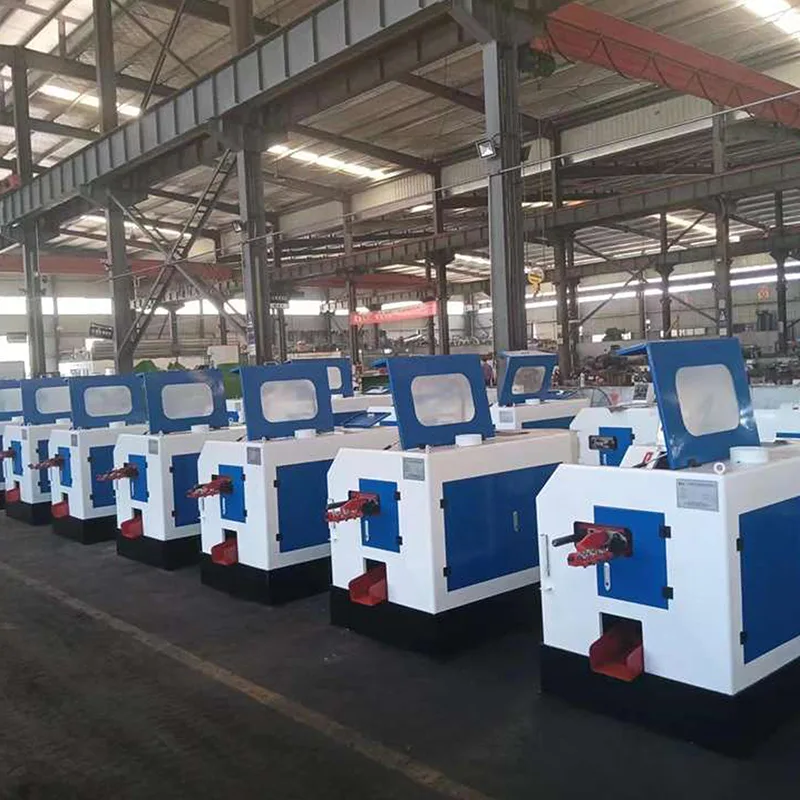

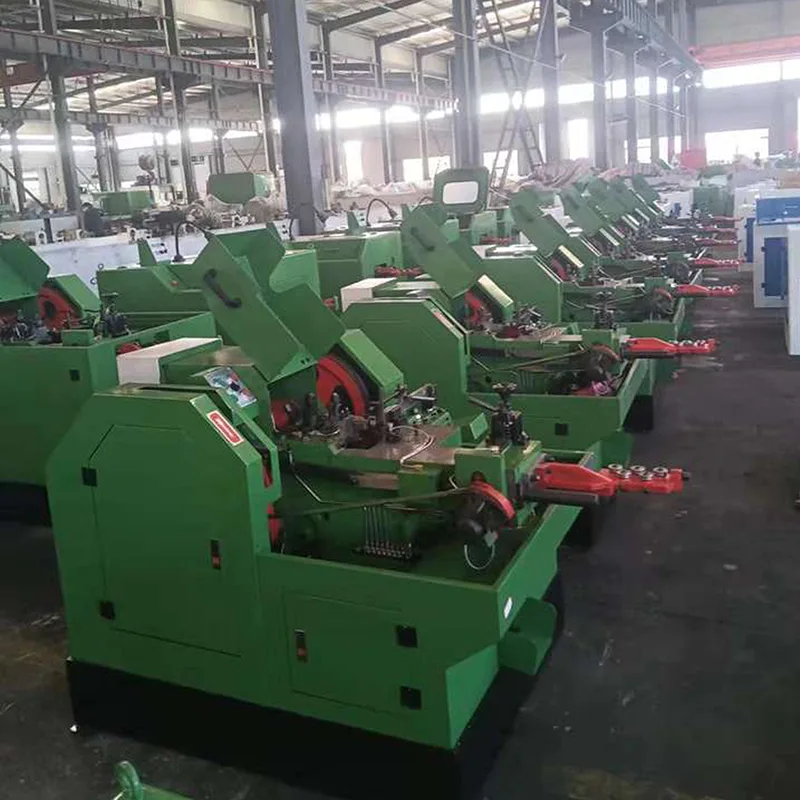

A TAICHUANG 2-Die 4-Blow hidegfejes gépi megoldásokat kínál a rögzítőelem-gyártók számára, amelyek célja az alakítási mélység növelése, miközben a berendezés ellenőrzött lábnyoma megmarad.
|
Modell |
Max. Üres átmérő/mm |
Max. Üres hossz/mm |
Max.Levágás Hossz/mm |
Löket/mm |
Kapacitás/db/perc |
Fő szerszám átmérő/mm |
Levágási szerszám átmérő/mm |
Lyukasztószerszám átmérő/mm |
|
YH2415 |
Φ6.5 |
50 |
65 |
100 |
60-90 |
Φ46*95*2 |
Φ19*35 |
Φ31*72*4 |
|
YH2420 |
Φ9 |
70 |
80 |
110 |
50-80 |
Φ50*120*2 |
Φ22*40 |
Φ35*80*4 |
|
YH2425 |
Φ10 |
75 |
90 |
140 |
45-65 |
Φ58*150*2 |
Φ35*50 |
Φ38*120*4 |
|
YH2430 |
Φ12.5 |
100 |
125 |
156 |
40-60 |
Φ70*150*2 |
Φ38*50 |
Φ50*130*4 |
|
YH2440 |
Φ15 |
120 |
140 |
200 |
35-50 |
Φ80*220*2 |
Φ45*55 |
Φ58*150*4 |
|
Modell |
Vágóméret/mm |
Főmotor teljesítmény/kw |
Térfogat (H*Sz*H)/m |
Súly/kg |
|
YH2415 |
10*32*80 |
6-os szint -4kw |
2,50*1,36*1,25 |
2600 |
|
YH2420 |
12*40*85 |
6-os szint -5,5kw |
2,40*1,25*1,60 |
4000 |
|
YH2425 |
14*45*105 |
6-os szint -15kw |
4,10*1,75*1,79 |
6800 |
|
YH2430 |
16*50*125 |
6. szint - 18,5kw |
4,05*1,80*1,90 |
8300 |
|
YH2440 |
20*65*125 |
6-os szint - 22kw |
5,00*1,90*1,90 |
15600 |
Négy összehangolt ütés különböző deformációs szerepet tölt be:
• Kezdeti anyaggyűjtés
• Átmeneti alakítás
• Hangerő finomítása
• Végleges geometria meghatározása
A deformációs energia négy ütközésre való szétosztása csökkenti a hirtelen feszültségkoncentrációt, és simább szerkezeti előrehaladást tesz lehetővé.
A kettős szerszámos elrendezés biztosítja az irányított átvitelt a fő formázási fázisok között.
A 2-vágású, 4-fúvásos hidegfejező gép karbantartása korlátozza a szerszámok bonyolultságát, míg a kiterjesztett fúvási sorrend növeli az alakítás rugalmasságát.
A konfiguráció akkor válik relevánssá, ha:
A fej tömege fokozatos újraelosztást igényel
A tolerancia következetességét javítani kell
A kétfúvós rendszerek geometriai korlátokat mutatnak
A több szerszámmal történő bővítés működési szempontból nem előnyös
A 2-Die 2-Blow és 4-Die 4-Blow rendszerek köztes elhelyezése kiegyensúlyozott frissítési utat biztosít.
Az ellenőrzött több hatású koordináció javítja a működési jellemzőket, például:
A fej koncentrikusságának konzisztenciája
Csökkentett deformációs sokk
Javított vastagság egyenletessége
Stabil tétel ismételhetőség

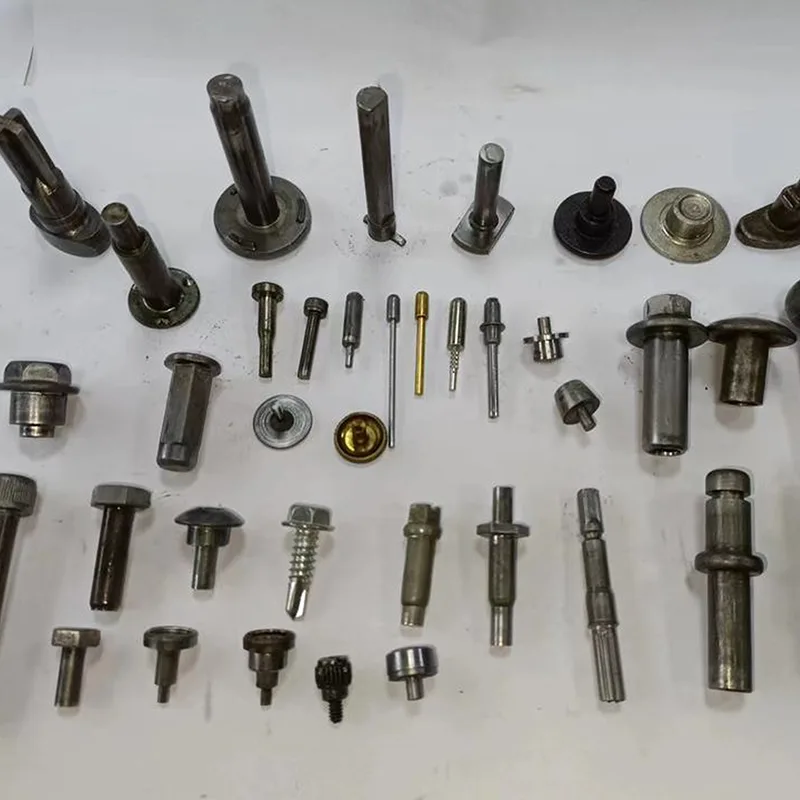

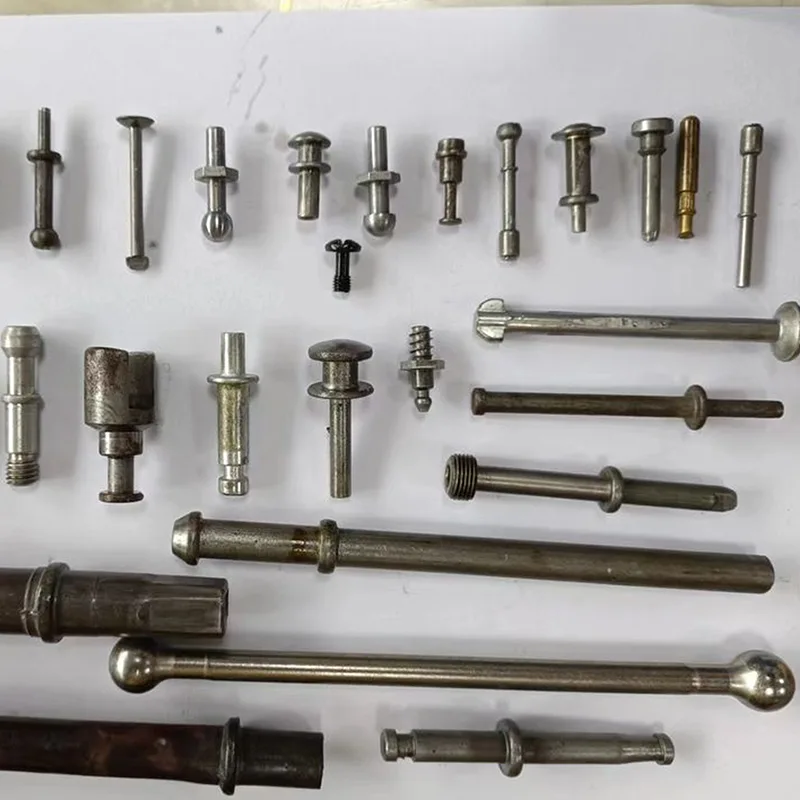

A strukturált energiaelosztás támogatja a közepes és nagy volumenű kötőelemek gyártását, továbbfejlesztett méretszabályozással.
1. Miért növeljük az ütésszámot a ütésszám helyett?
Az ütések növelése javítja a deformációs rétegződést, miközben fenntartja a kezelhető szerszám összetettségét és a gép lábnyomát.
2. Miben különbözik a 4-Die 4-Blow konfigurációtól?
2-Die 4-Blow koncentrátumok képződnek kevesebb szerszámon belül, miközben kiterjesztik az ütési sorrendet. A négyszerszámos rendszerek több állomáson szegmentálják a deformációt.
3. A szerszámok karbantartása egyszerűbb, mint a többszerszámos rendszerek?
A kevesebb szerszám csökkenti az üregkezelés bonyolultságát, bár az ütések koordinációja fejlettebbé válik.
