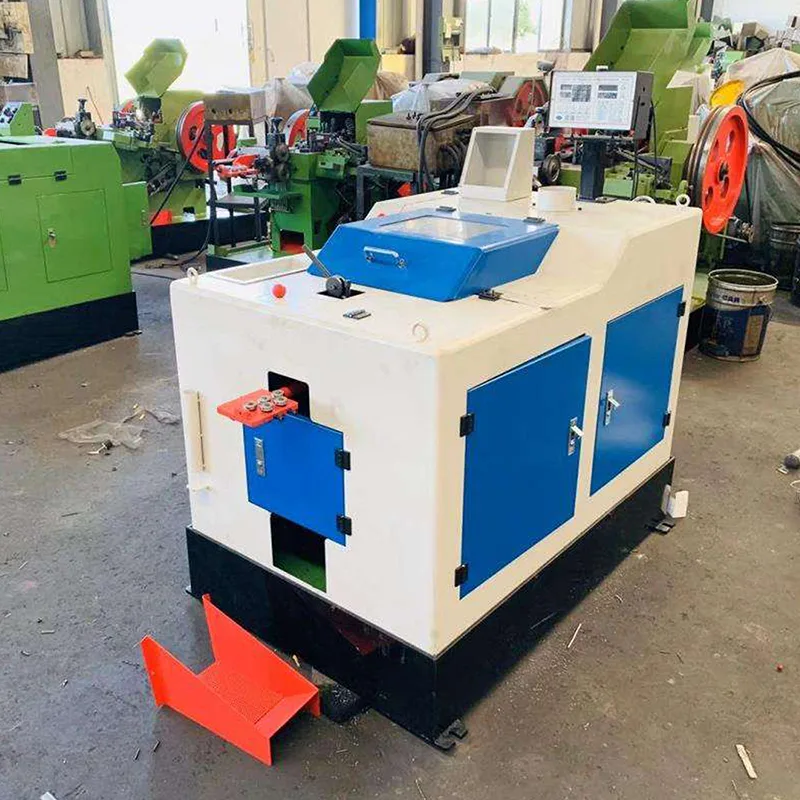

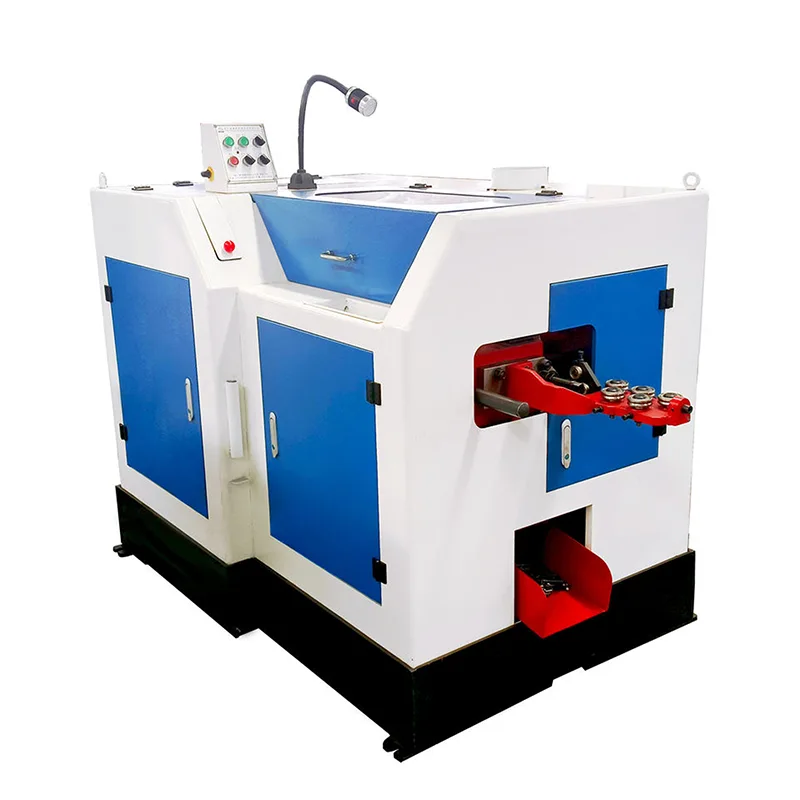

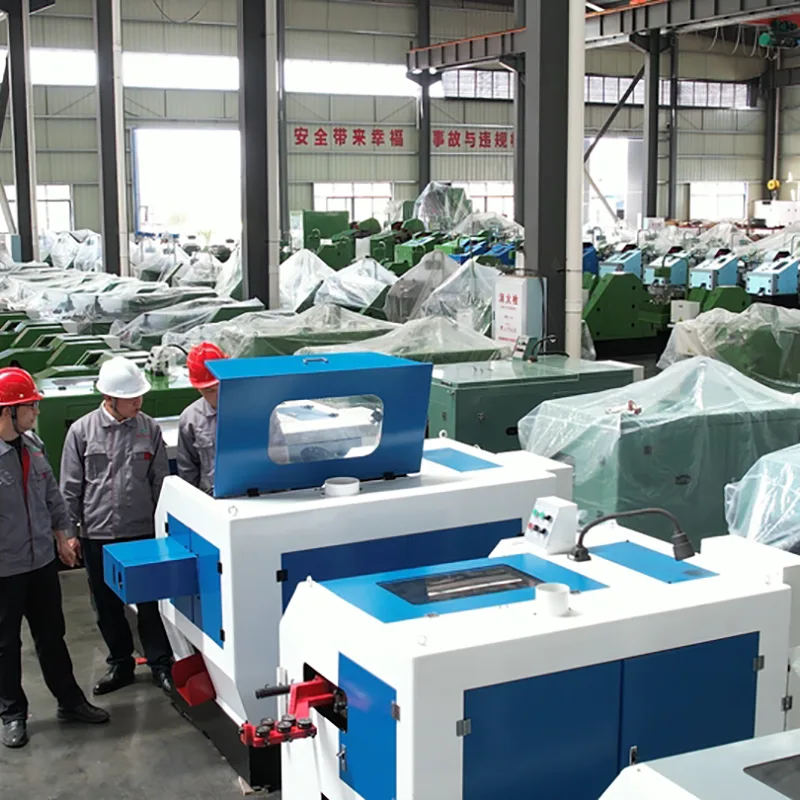

Az 1-szerszámos 2-fúvásos hidegfejű gép konfigurációja lehetővé teszi a csavarfej fokozatos kialakítását egy ellenőrzött kétütős szekvencia révén, egyetlen szerszámüregben. Az anyagot hosszra vágják, áthelyezik és fokozatosan deformálják, hogy elérjék a végső fejgeometriát, miközben megőrzik a szerkezeti integritást.
Az egyfúvásos rendszerekhez képest ez a szerkezet jobb anyaggyűjtést és csökkentett deformációs ütést biztosít, segít fenntartani a felület minőségét és a méretstabilitást. Az egyszerűsített szerszámelrendezés csökkenti a szerszámok bonyolultságát is, így a beállítás és a karbantartás könnyebben kezelhetővé válik a folyamatos termelési környezetben.
Az ilyen konfigurációt használó hidegfejezési eljárásokat általában ott alkalmazzák, ahol a csavarok geometriája egyszerű, de a gyártás megbízhatósága és a kimeneti konzisztencia továbbra is alapvető fontosságú. A kiegyensúlyozott alakítóerő-eloszlás hozzájárul a kiszámítható alakítási teljesítményhez a közepes és nagy volumenű gyártási sorozatok során.

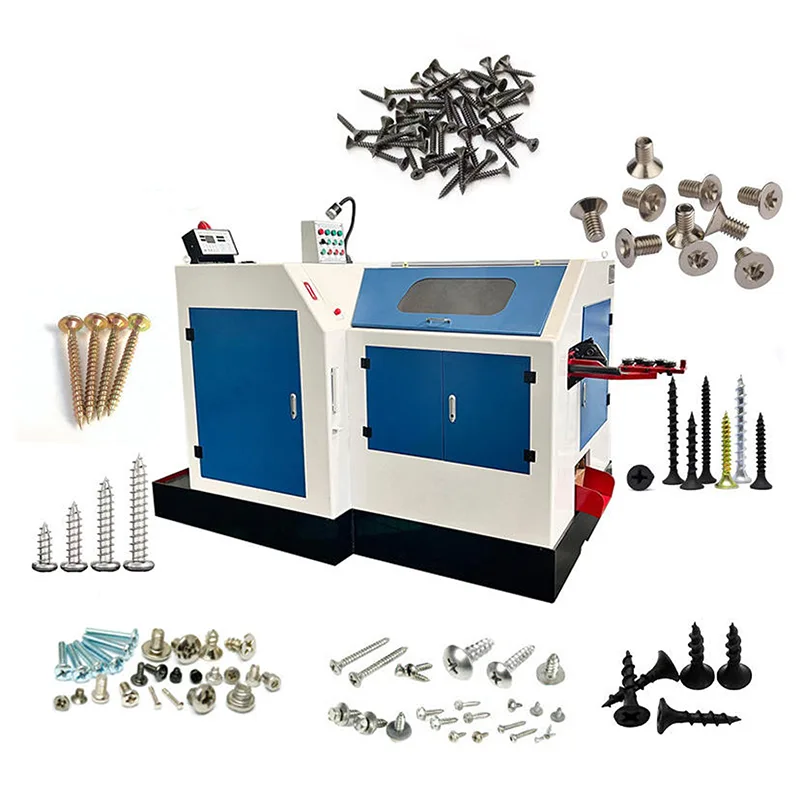

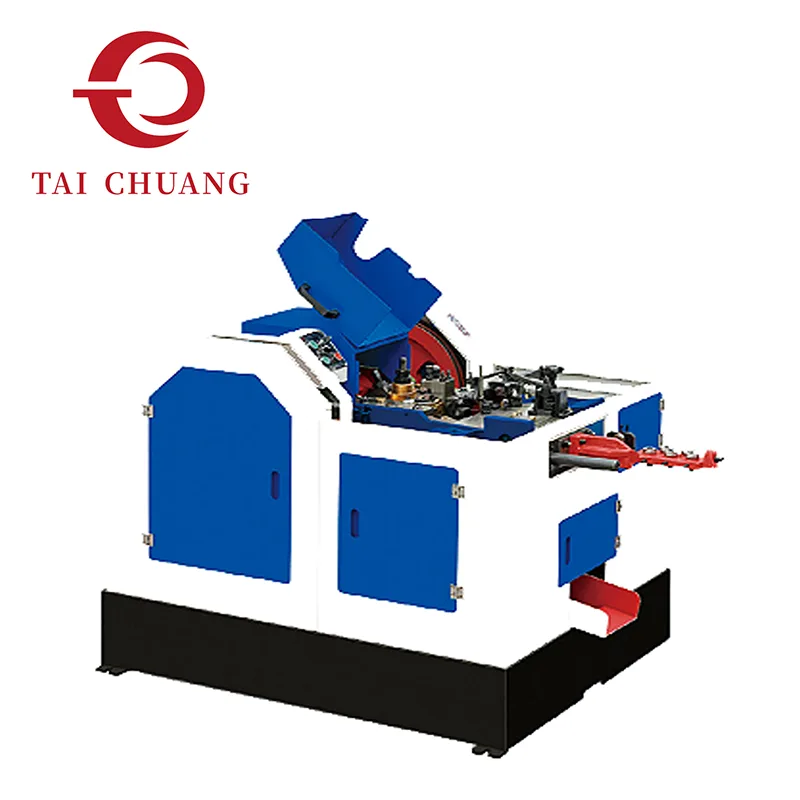

A TAICHUANG 1-Die 2-Blow hidegfejű gépi megoldásokat kínál azoknak az ügyfeleknek, akik megbízható csavarformázó képességet keresnek, szükségtelen szerkezeti bonyolultság nélkül.
|
Modul |
D3-20 |
D4-40 |
D4-30GS |
D5-30GS |
D5-50GS |
D5-63GS |
|
Max. üres átmérő/mm |
Φ0,8-4,0 |
Φ2,0-5,0 |
Φ2,0-5,0 |
Φ3,0-7,0 |
Φ3,0-7,0 |
Φ3,0-7,0 |
|
Max. üres hossz/mm |
20 |
40 |
30 |
30 |
50 |
63 |
|
Max. vágási hossz/mm |
30 |
48 |
48 |
55 |
75 |
80 |
|
Löket/mm |
37 |
68 |
60 |
82 |
92 |
107 |
|
Kapacitás/db/perc |
150-200 |
150-180 |
180-200 |
160-180 |
160-180 |
130-150 |
|
Fő szerszám átmérő/mm |
Φ20*35 |
Φ30*60 |
Φ30*50 |
Φ34,5*55 |
Φ34,5*67 |
Φ34,5*80 |
|
A kezdeti lyukasztószerszám átmérő/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ35*75 |
Φ35*75 |
Φ35*75 |
|
A precíz lyukasztószerszám átmérő/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ31*75 |
Φ31*75 |
Φ31*75 |
|
Levágási szerszám átmérő/mm |
Φ13*25 |
Φ15*30 |
Φ15*30 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
|
Vágóméret/mm |
6*25*42 |
10*32*72 |
10*32*72 |
10*35*72 |
10*35*72 |
10*35*72 |
|
Főmotor teljesítmény/kw |
1.1 |
2.2 |
2.2 |
3.0 |
3.0 |
3.0 |
|
Térfogat (H*Sz*H)/cm |
145*88*112 |
195*105*110 |
200*103*135 |
240*120*138 |
230*119*135 |
230*120*138 |
|
Súly/kg |
700 |
1100 |
1400 |
2000 |
2000 |
2000 |
|
Modul |
D5-76GS |
D5-60 |
D5-80 |
D5-100 |
D5-150 |
||||||||
|
Max. üres átmérő/mm |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
||||||||
|
Max. üres hossz/mm |
76 |
60 |
80 |
100 |
150 |
||||||||
|
Max. vágási hossz/mm |
95 |
80 |
95 |
120 |
168 |
||||||||
|
Löket/mm |
120 |
92 |
110 |
130 |
190 |
||||||||
|
Kapacitás/db/perc |
110-130 |
120-140 |
90-110 |
80-100 |
60-80 |
||||||||
|
Fő szerszám átmérő/mm |
Φ34,5*100 |
Φ34,5*80 |
Φ34,5*100 |
Φ34,5*120 |
Φ40*180 |
||||||||
|
A kezdeti lyukasztószerszám átmérő/mm |
Φ35*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
A precíz lyukasztószerszám átmérő/mm |
Φ31*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Levágási szerszám átmérő/mm |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ20*35 |
||||||||
|
Vágóméret/mm |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
||||||||
|
Főmotor teljesítmény/kw |
3.0 |
3.0 |
2.2 |
2.2 |
3.0 |
||||||||
|
Térfogat (H*Sz*H)/cm |
230*120*138 |
220*115*115 |
225*112*117 |
270*116*115 |
260*115*135 |
||||||||
|
Súly/kg |
2000 |
1800 |
1850 |
2200 |
2800 |
||||||||
|
Modell |
Max. Üres átmérő/mm |
Üres hossz/mm |
Levágási hossz/mm |
Löket/mm |
Kapacitás/db/perc |
Fő szerszám átmérő/mm |
A kezdeti lyukasztószerszám átmérő/mm |
A precíz lyukasztószerszám átmérő/mm |
Levágási szerszám átmérő/mm |
||||
|
D8-90 |
Φ5,0-11 |
90 |
120 |
130 |
80-90 |
Φ60*120 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-120 |
Φ5,0-11 |
120 |
140 |
156 |
60-80 |
Φ60*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-150 |
Φ5,0-11 |
150 |
180 |
190 |
60-70 |
Φ60*190 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-200 |
Φ5,0-11 |
200 |
220 |
250 |
40-50 |
Φ60*240 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-250 |
Φ5,0-11 |
250 |
270 |
290 |
30-45 |
Φ60*290 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-300 |
Φ5,0-11 |
300 |
330 |
365 |
25-35 |
Φ60*360 |
Φ40*180 |
Φ40*180 |
Φ28*60 |
||||
|
D10-120 |
Φ6,0-13 |
120 |
140 |
150 |
50-60 |
Φ80*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
||||
|
D10-150 |
Φ6,0-13 |
150 |
180 |
210 |
45-55 |
Φ80*190 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-220 |
Φ6,0-13 |
220 |
240 |
260 |
40-50 |
Φ80*260 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-300 |
Φ6,0-13 |
300 |
320 |
350 |
25-35 |
Φ80*360 |
Φ55*180 |
Φ55*180 |
Φ40*50 |
||||
|
Modell |
Vágóméret/mm |
Főmotor teljesítmény/kw |
Térfogat (H*Sz*H)/m |
Súly/kg |
|
D8-90 |
12*42*90 |
6-os szint - 7,5 kW |
3,40*1,60*1,60 |
4200 |
|
D8-120 |
12*42*90 |
6-os szint - 7,5 kW |
3,45*1,68*1,60 |
4200 |
|
D8-150 |
12*42*90 |
6-os szint - 7,5 kW |
3,90*1,60*1,80 |
4300 |
|
D8-200 |
12*42*90 |
8-as szint - 7,5kw |
4,15*1,60*1,85 |
5800 |
|
D8-250 |
12*42*90 |
8-as szint - 7,5kw |
4,30*1,60*1,90 |
6100 |
|
D8-300 |
12*42*90 |
6-os szint - 11kw |
5,43*1,95*1,87 |
8500 |
|
D10-120 |
16*55*115 |
6-os szint - 11kw |
4,00*1,82*1,68 |
7300 |
|
D10-150 |
16*55*115 |
6-os szint - 11kw |
4,10*1,82*1,70 |
7700 |
|
D10-220 |
16*55*115 |
6-os szint - 11kw |
5,00*1,82*1,70 |
8500 |
|
D10-300 |
16*55*115 |
6-os szint - 11kw |
5,50*1,82*2,00 |
10400 |
Az anyag egyetlen szerszámüregbe kerül, ahol két progresszív ütés fokozatos deformációt hajt végre.
Az első hatás elindítja az anyaggyűjtést és az előformázást.
A második ütközés a fejformálást tökéletesített áramlásszabályozással fejezi be.
A fokozatos deformáció csökkenti a feszültségkoncentrációt, és támogatja az egyenletes fejvastagságot a gyártási ciklusok során.
• Kompakt helyigényű műhelyek számára
• Csökkentett szerszámbonyolítás a többszerszámos rendszerekhez képest
• Stabil ütési időzítés a kiszámítható teljesítmény érdekében
• Hatékony fejformálás a fő csavargeometriákhoz
• Könnyebb karbantartás és szerszámcsere

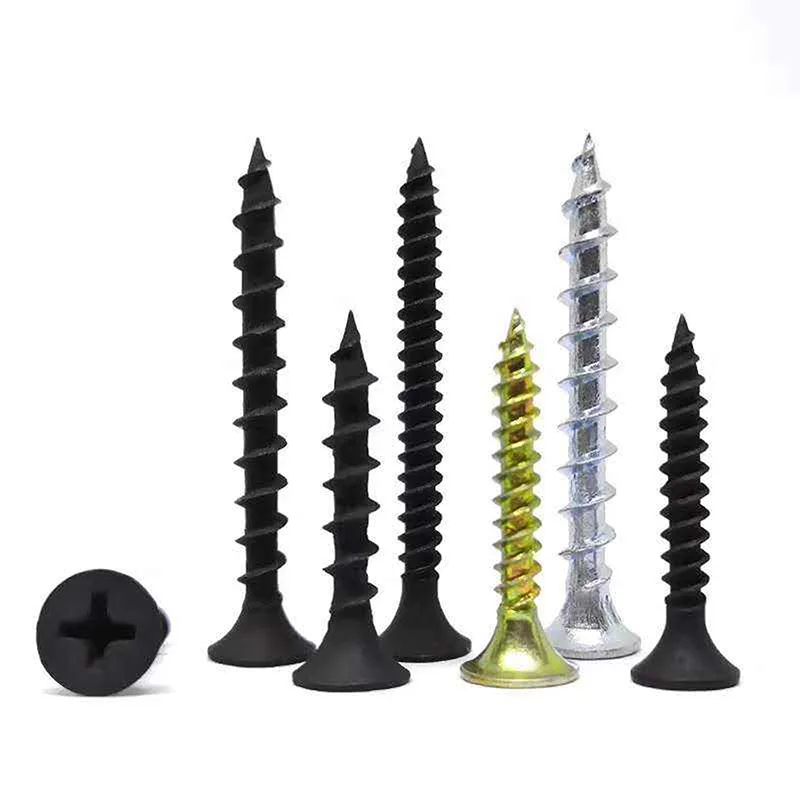

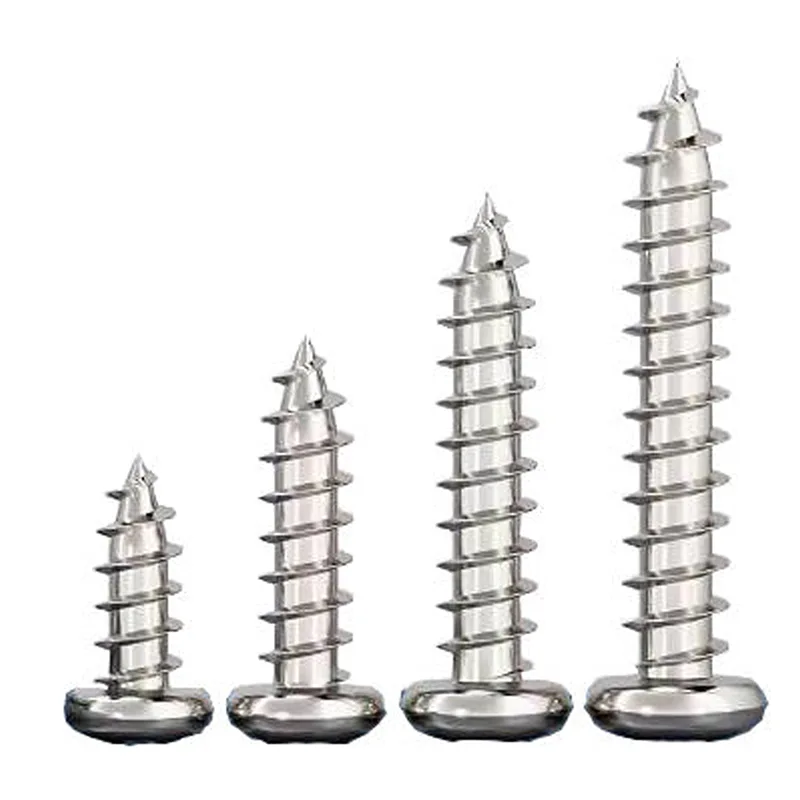

Szabványos hatlapfejű csavarok
Karimás csavarok
Szerkezeti csavarok
Autóipari általános kötőelemek
Ipari hardver alkatrészek
Megfelelő, ha a gyártás standard csavartervekre összpontosít, bonyolult geometriai átmenetek nélkül.
A megbízhatóságot, a kezelhető szerszámköltséget és a működési tisztaságot előnyben részesítő gyárak gyakran választják ezt a konfigurációt.
1. Mi a fő előnye az 1-Die 2-Blow hidegfejű gépnek?
Az elsődleges előny a szerkezeti egyszerűségben rejlik, kombinálva a hatékony lépcsőzetes alakítással. Az egy szerszámon belüli két ütés jobb fejformálást tesz lehetővé, mint az egyfúvós rendszerek, miközben megtartja a kompakt gépkialakítást.
2. Milyen méretű csavarok jellemzően megfelelőek?
Általánosan alkalmazott kis és közepes átmérőjű csavarokhoz, amelyeket autóiparban, építőiparban és általános ipari rögzítéshez használnak. A végső kapacitás a modell specifikációjától és az anyagminőségtől függ.
3. Ez a konfiguráció alkalmas nagy szilárdságú anyagokhoz?
Igen, feltéve, hogy az anyagminőség és az alakváltozási arány a gép határain belül van. A nagy szakítószilárdságú anyagoknál kritikus fontosságú a szerszám megfelelő kialakítása és alakítási sorrendje.
