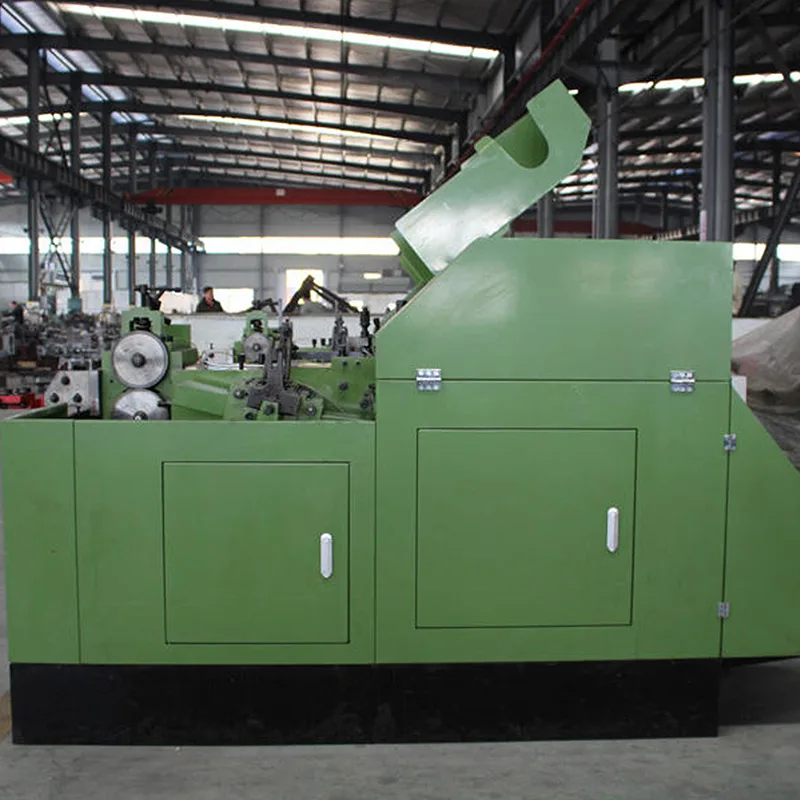

A 2-vágású, 2-fúvásos hidegfejű gép konfigurációja a csavarformázást két független sajtolóállomásra választja szét, lehetővé téve a deformáció fokozatos és szabályozottabb előfordulását. Az anyagot először összegyűjtik és részben megformázzák a kezdeti szerszámüregben, majd áthelyezik egy második szerszámba, ahol a végső fej kialakítása a jobb geometria meghatározásával teljesül.
Az alakítási munka két szerszám között történő felosztása segít csökkenteni a koncentrált ütési feszültséget, és lehetővé teszi az anyagáramlás irányának jobb szabályozását. A fokozatos újraelosztás támogatja a fokozott fejszimmetriát, simább szerkezeti átmeneteket és kiszámíthatóbb méretkonzisztenciát az egyformájú rendszerekhez képest.
Ezt a konfigurációt gyakran választják, amikor a csavarrajzok jobb tűrésszabályozást igényelnek, vagy amikor a gyártósorokat a belépő szintű berendezésekről korszerűsítik a jobb alakítási stabilitás elérése érdekében. A kiegyensúlyozott szerkezeti komplexitás alkalmassá teszi közepes és nagy volumenű gyártási környezetekhez, ahol a precizitásnak és a működési megbízhatóságnak együtt kell léteznie.

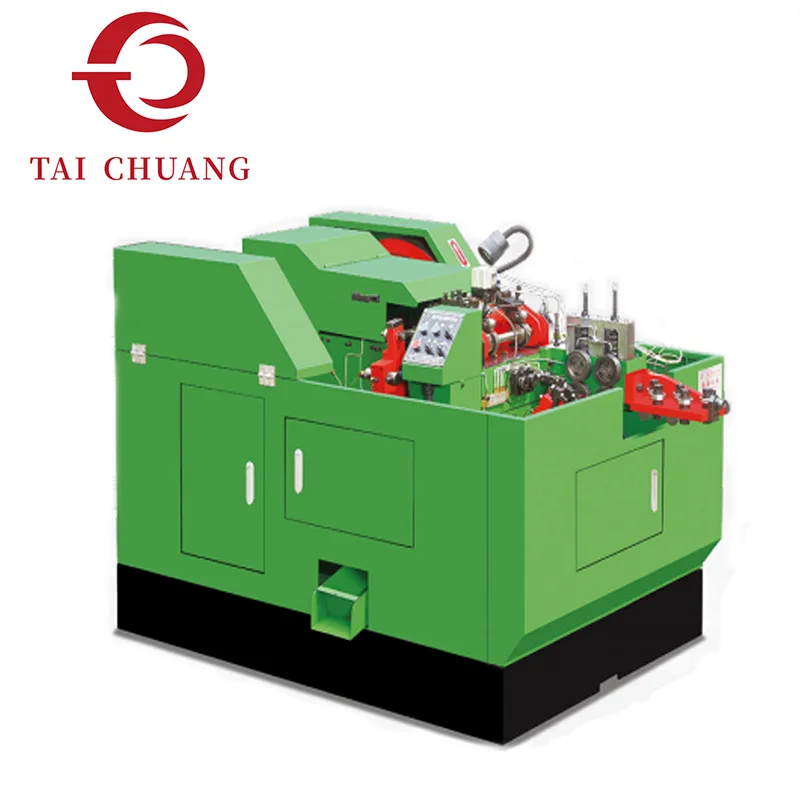

A TAICHUANG strukturált hidegalakító berendezései részeként 2-Die 2-Blow hidegfejes gépi megoldásokat kínál, támogatva a rögzítőelem-gyártókat, akik tökéletesebb geometria-szabályozásra törekszenek anélkül, hogy a magas fokozatú, többszerszámos rendszerekre költöznének.
|
Modell |
Állomások Mennyiség/Sz |
Alakító erő/kg |
Max.Levágási átmérő/mm |
Max.Levágási hossz/mm |
Kapacitás/db/perc |
P.K.O Löket/mm |
K.O Löket/mm |
Löket/mm |
Levágási szerszám átmérő/mm |
|
YH5-2S |
2 |
38000 |
Φ7.0 |
60 |
110-130 |
16 |
70 |
90 |
Φ19*38 |
|
Modell |
Fő szerszám átmérő/mm |
Lyukasztószerszám átmérő/mm |
Vágóméret/mm |
Normál csavarméret/mm |
Szár Nyersdarab hossza/mm |
Főmotor teljesítmény/kw |
Térfogat (H*Sz*H)/m |
Súly/kg |
|
YH5-2S |
Φ46*95*2 |
Φ31*75*2 |
10*32*80 |
Φ2-7 |
5-50 |
8-as szint - 3kw |
2,50*1,20*1,15 |
1850 |
A sajtolószerszám-leválasztás megváltoztatja az anyag áramlását a hidegfejezési ciklus során.
A kezdeti deformációt az első sajtolóállomáson kezelik, ahol az anyaggyűjtés és az előzetes formázás történik. A második szerszámba való átvitel lehetővé teszi az ellenőrzött finomítást a fej végső befejezése előtt.
A deformáció két üregen keresztül történő fokozatos meghatározása csökkenti a hirtelen feszültségkoncentrációt és javítja a szerkezeti szimmetriát. A kiegyensúlyozott erőfejlődés hozzájárul a kiszámíthatóbb alakformáló viselkedéshez a folyamatos futások során.
A kettős szerszám-koordináció lehetővé teszi a fejátmenetek és a vállterületek tisztább meghatározását.
Az anyagáramlás fokozatosabban irányítható, ami segít fenntartani:
Javított fej koncentrikussága
Egyenletesebb vastagságeloszlás
Csökkentett felületi deformációs nyomok
Stabil méretismételhetőség
A fokozatos formázás különösen értékessé válik, ha a csavarrajzok finom geometriai eltéréseket tartalmaznak.
A további sajtolóállomás javítja az alakító terhelés eloszlását, ahelyett, hogy egy üregben koncentrálná az ütközési energiát. Ez hozzájárul:
Csökkentett deformációs sokk
Javított szerszám-élettartam egyensúly
Jobb tételenkénti egyenletesség
Ellenőrzöttebb alakítási ritmus
A belépő szintű hidegfejes berendezésekről frissített termelési környezetek gyakran alkalmazzák ezt a konfigurációt a folyamat stabilitásának javítása érdekében.

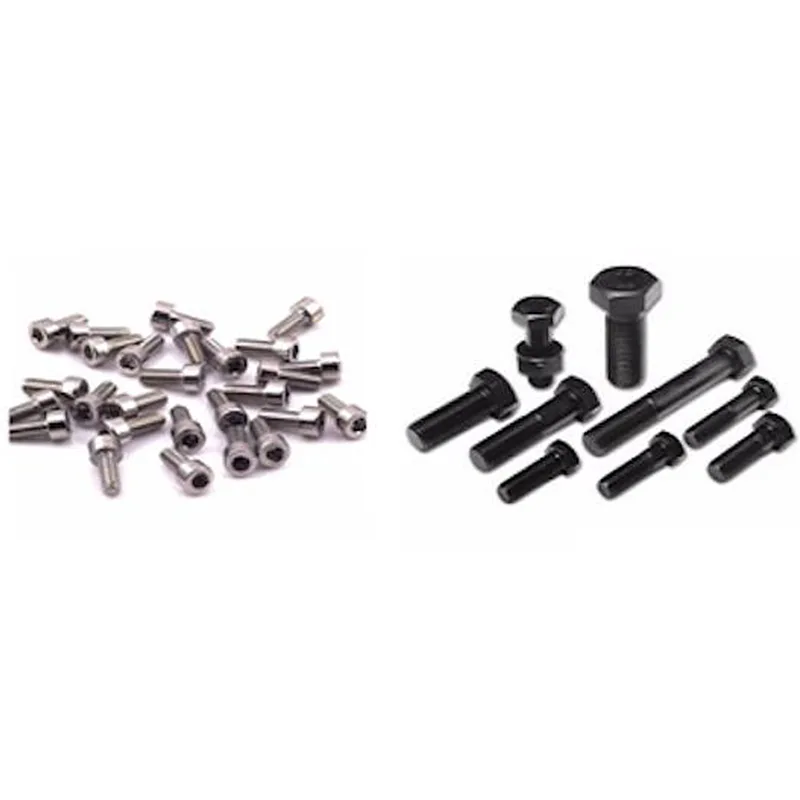

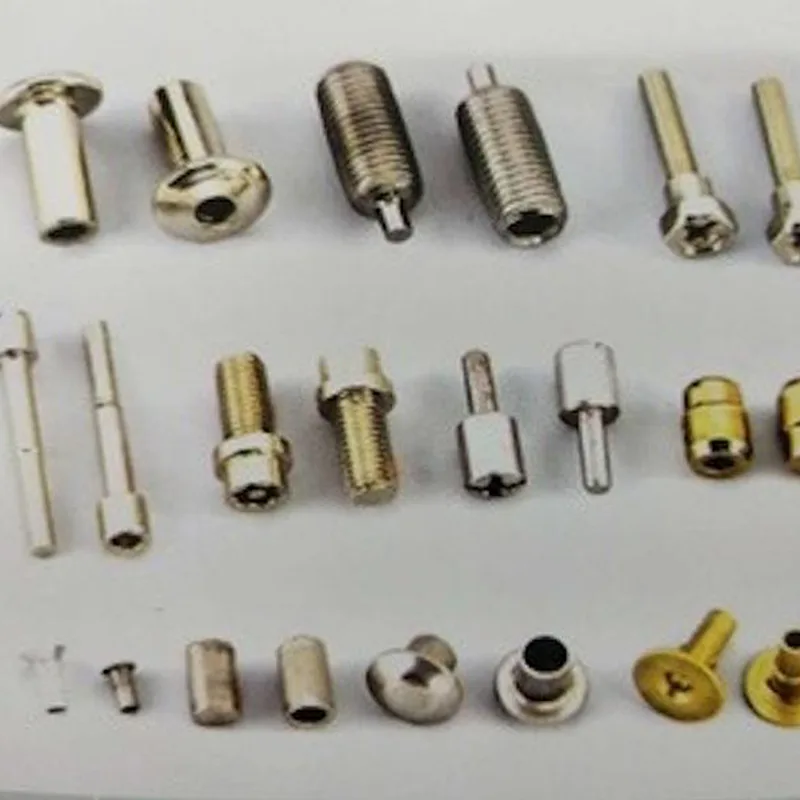

Alkalmas:
Szorosabb méretszabályozást igénylő autóipari csavarok
Strukturális rögzítők finomított fejátmenetekkel
Közepes bonyolultságú karimás csavarok
Ipari csavarok, amelyek jobb geometriai konzisztenciát igényelnek
A konfiguráció áthidalja a szakadékot az egyszerű egyformájú rendszerek és a többformájú, nagy bonyolultságú gépek között.
A 2-die 2-Blow hidegfejes gép kiválasztása akkor válik relevánssá, ha:
A fej geometriája szabályozottabb deformációt igényel
Az egyformájú rendszerek ismételhetőségi korlátokat mutatnak
Az anyagszilárdság fokozatos erőkifejtést igényel
A termelési mennyiség mérsékelt szerkezeti fejlesztést indokol
Az összetett kötőelemek további szerszám- vagy fúvási szakaszokat igényelhetnek, de a kettős szerszámos rendszerek praktikus egyensúlyt biztosítanak a formázási pontosság és a berendezés-befektetés között.
1. Milyen gyakorlati javulást jelent a második kocka?
A második matrica fokozatos deformációt tesz lehetővé, javítja a fej szimmetriáját és a méretek ismételhetőségét az egyszerszámos elrendezésekhez képest.
2. A gép jelentősen megnöveli a szerszámköltséget?
A szerszámozás mérsékelten növekszik, de a jobb geometriaszabályozás és a csökkentett alakítási feszültség gyakran javítja a folyamat általános hatékonyságát.
3. Alkalmas ez a konfiguráció autóipari minőségű csavarokhoz?
A kétfokozatú alakítás javítja a méretszabályozást, amely jól illeszkedik számos gépjármű-kötőelem-követelményhez.
4. Hogyan javítja az alakváltozás eloszlása az anyag integritását?
A formázás két üregen keresztül történő szétosztása csökkenti a hirtelen ütközési koncentrációt, segít megőrizni a belső szerkezetet.
5. Működhet-e ez a rendszer folyamatos gyártásban?
A stabil szerszámbeállítás és az összehangolt fúvási időzítés megbízható működést tesz lehetővé közepes és nagy volumenű gyártási környezetben.
