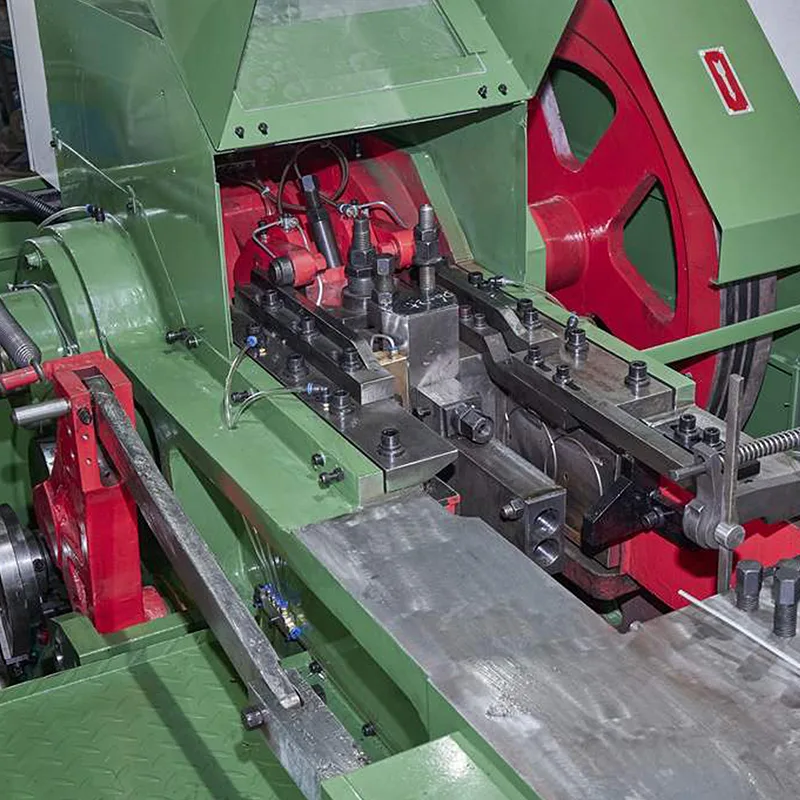

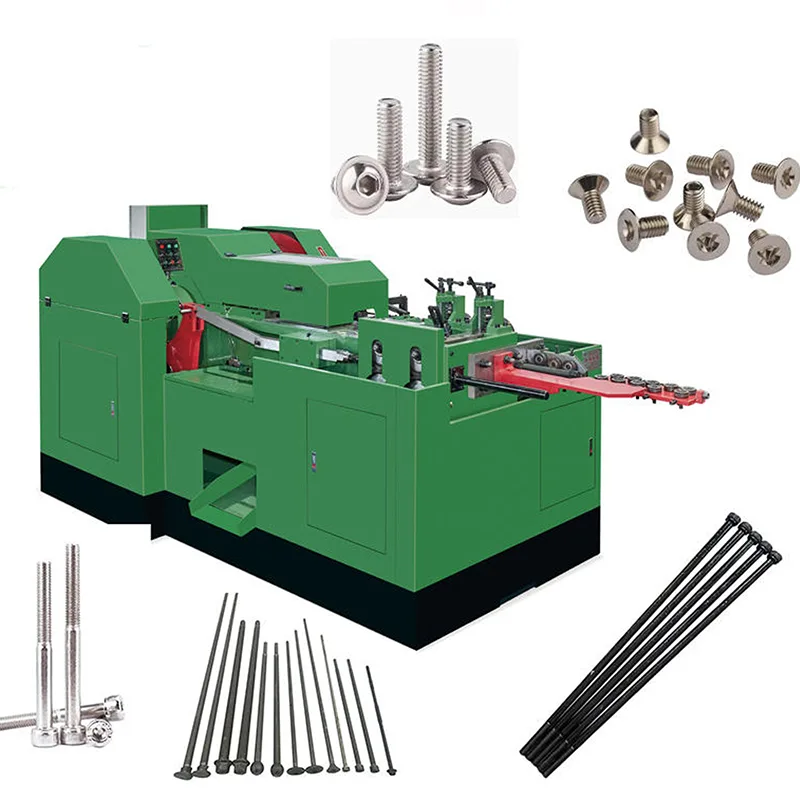

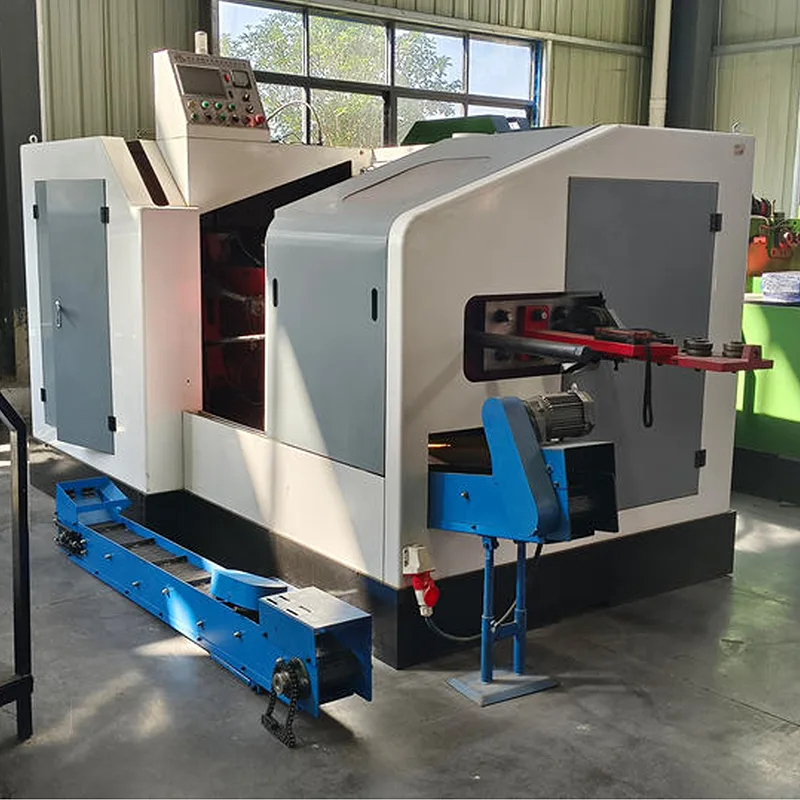

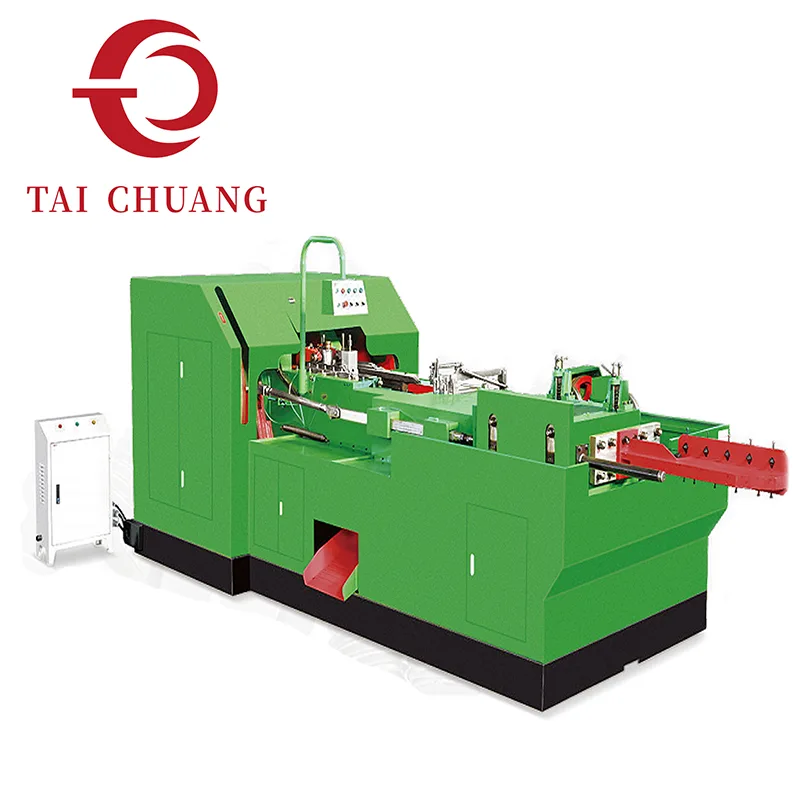

Ez a nagy átmérőjű és meghosszabbított kötőelemekhez tervezett 1-vágó, 2-fúvás, hosszú löketű, nagy méretű hidegfejű gép megnöveli az alakítási kapacitást az egyszerszámos, kétfúvásos szerkezeten belül. A meghosszabbított löketmechanizmus nagyobb anyagelmozdulást és hosszabb szárképzést tesz lehetővé, miközben fenntartja az ellenőrzött fejformázást egy folyamatos ciklusban.
A TAICHUANG, mint kínai gyár, szállítja ezt a nagy teherbírású hidegfejes megoldást a túlméretezett csavarokat és hosszú szerkezeti rögzítőket gyártó gyártók számára, amelyek túllépik a szabványos rövid löketű rendszerek alakítási tartományát. A gép a stabil alakváltozás-szabályozásra, az anyagszilárdság megtartására és a nagyobb alakító terhelések melletti méretkonzisztenciára összpontosít.
|
Modell |
Max. Üres átmérő/mm |
Üres hossz/mm |
Levágási hossz/mm |
Löket/mm |
Kapacitás/db/perc |
Fő szerszám átmérő/mm |
A kezdeti lyukasztószerszám átmérő/mm |
A precíz lyukasztószerszám átmérő/mm |
Levágási szerszám átmérő/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Modell |
Vágóméret/mm |
Főmotor teljesítmény/kw |
Térfogat (H*Sz*H)/m |
Súly/kg |
|
D12-70 |
16*50*125 |
6-os szint - 15kw |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
6. szint - 18,5kw |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
6. szint - 18,5kw |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
6. szint - 18,5kw |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
6. szint - 18,5kw |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
6-os szint - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
6-os szint -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
6-os szint - 22kw |
6,50*2,25*2,10 |
21000 |
A hosszabb löketút nagyobb anyagmozgást tesz lehetővé minden ütés során. Ahelyett, hogy egy korlátozott elmozdulású ablakon belül összenyomná az anyagot, a rendszer további alakítási távolságot biztosít, támogatva:
Hosszú szárú csavarok gyártása
Nagyobb átmérőjű fejformálás
Javított fémáramlás-eloszlás
Csökkenti az alultöltés kockázatát a túlméretezett részeknél
A két ütéses szekvencia elválasztja a felborulást és a végső fejformázást, így nagyobb térfogatú alkatrészek kialakításakor is stabil geometriát biztosít.
A nagy méretű rögzítők erősebb keretmerevséget és kiegyensúlyozott ütéselnyelést igényelnek. Ezt az 1-vágású, 2-fújású, hosszú löketű, nagyméretű hidegfejű gépet a következőkkel fejlesztették ki:
Megerősített gépváz szerkezet
Stabil hajtókar és csúszó mozgásvezérlés
Ellenőrzött ütésátvitel
Fokozott igazítási pontosság
Ezek a szerkezeti jellemzők biztosítják az állandó teljesítményt igényes nagy csavargyártási környezetben.
Gyártásban általánosan alkalmazott:
Szerkezeti építőcsavarok
Nehézgépek rögzítőelemei
Szélenergia horgonycsavarok
Nagy átmérőjű ipari csavarok
Infrastruktúra-mérnöki kötőelemek
Az anyagkompatibilitás magában foglalja a szerkezeti alkalmazásokban jellemzően használt szénacél és ötvözött acél minőségeket.
Az 1-vágású, 2-fúvásos, hosszú löketű, nagyméretű hidegfejű gépünket általában akkor veszik számításba, ha:
A csavar hossza meghaladja a szabványos löketképességet
A nagyobb fejtérfogat nagyobb anyagmozgást igényel
A szerkezeti csavarok nagyobb alakítási stabilitást igényelnek
A gyártás közepes és nagy átmérőjű kötőelemeket foglal magában
A standard 1-Die 2-Blow rendszerek elérik a kapacitás határait
Kibővített alakítási tartományt biztosít anélkül, hogy több szerszámból álló komplex rendszerekbe kellene átmennie.
Q1: Mi az előnye a hosszú löketnek a standard lökethez képest?
A hosszú löket nagyobb anyagelmozdulást tesz lehetővé, így hosszabb csavarokhoz és nagyobb fejtérfogatokhoz is alkalmas.
Q2: Ez a gép csak nagy átmérőjű csavarokhoz használható?
Nagy és hosszú rögzítőkhöz optimalizálva, de a szerszámbeállítástól függően közepes méretű alkatrészeket is képes kezelni.
3. kérdés: Befolyásolja-e a hosszú löket a méretpontosságot?
Megfelelő kalibrálás esetén a meghosszabbított löket javítja az anyagáramlás szabályozását és csökkenti az alultöltés kockázatát nagy részeken.
