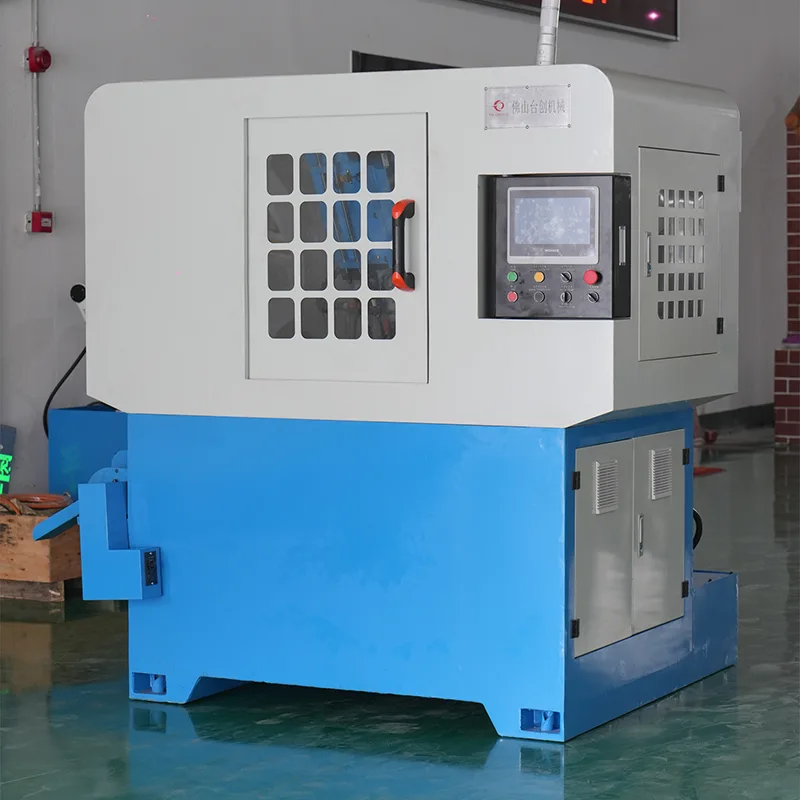

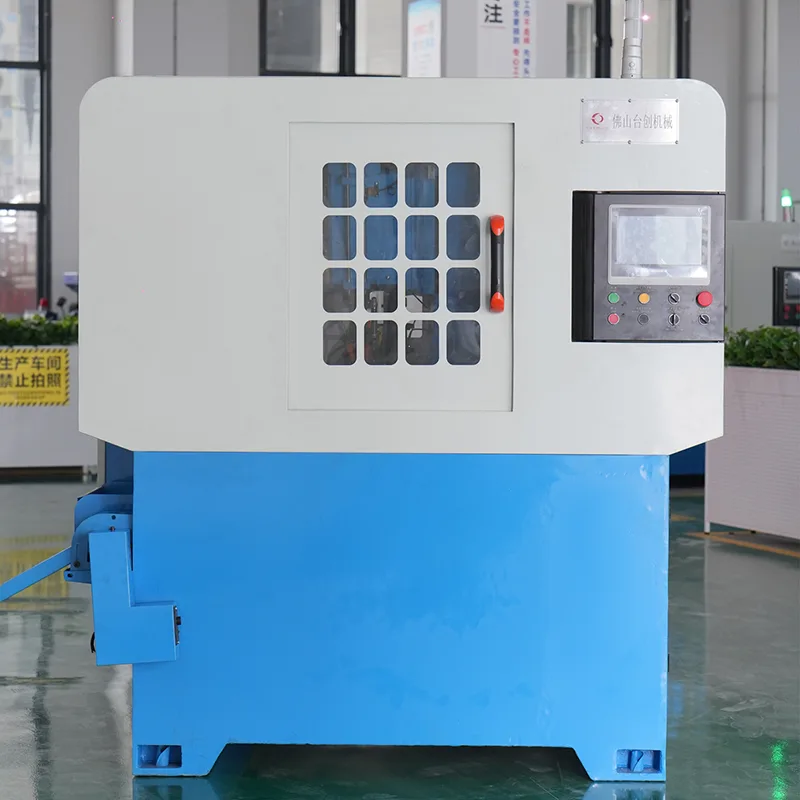

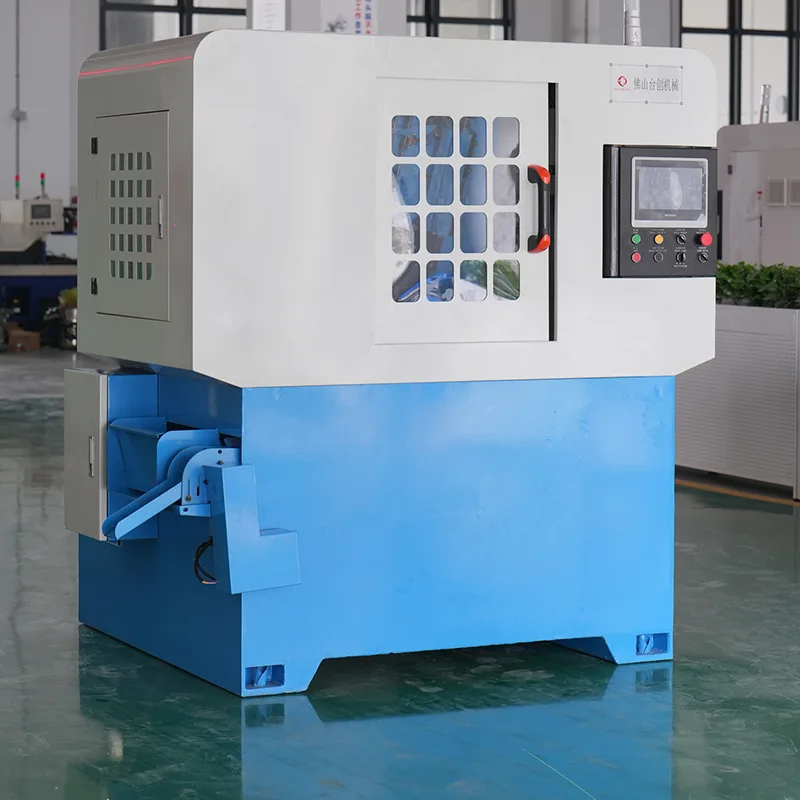

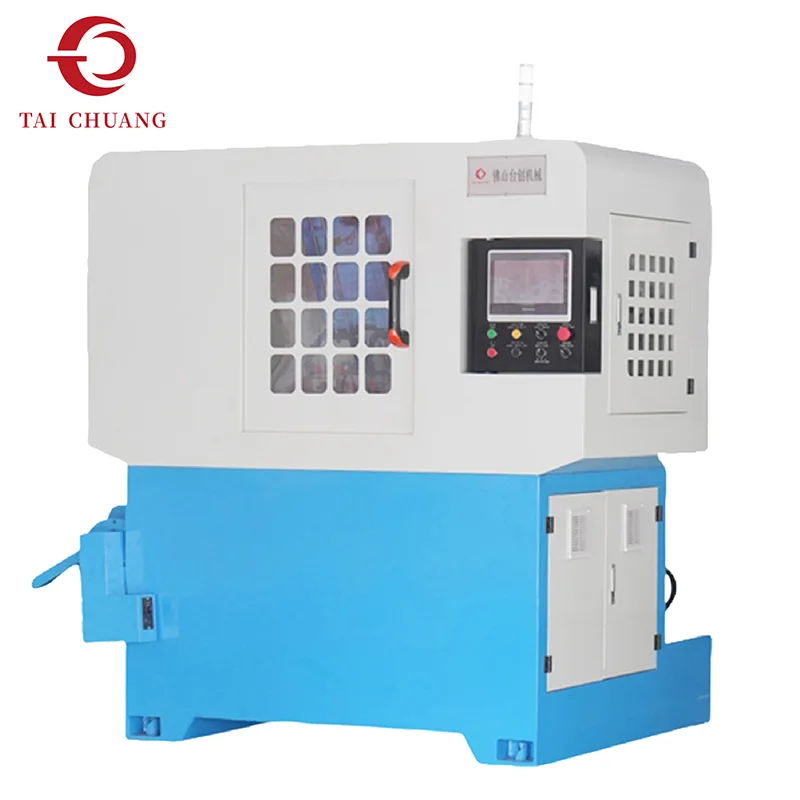

A TCST-42RS-1-SSF egy egyorsós függőleges dugattyús csavarmenetfúró gép, amelyet nagyméretű anyák gyártására fejlesztettek ki. A kisebb modellekkel összehasonlítva ez a gép a szabályozott menetfúró mozgást és a szerkezeti stabilitást hangsúlyozza a megbízható menetminőség támogatása érdekében. Sok vásárló választja ezt a modellt, ha jobb menetszabályozásra van szüksége nagyobb anyákhoz anélkül, hogy többorsós konfigurációkra váltana.
A magasabb teljesítményigényekre kifejlesztett TCST-42RS-2-SSF zsákfurat függőleges dugattyús csavarmenetfúró gép a TAICHUANG-tól, egy kínai beszállítótól, szinkronizált menetfúrást biztosít egyenletes termelési áramlás mellett. A kettős orsók egységes vezérlési logika szerint működnek, segítve az egyenletes menetminőség fenntartását. Ez a modell támogatja a hosszú távú gyártástervezést anélkül, hogy növelné a működési összetettséget.
|
Termék neve |
Vaklyuk függőleges dugattyús anya menetfúró gép |
|
Érintő tartomány |
M18-M42 |
|
Rendelhető színek |
Kék színben, vagy igény szerint |
|
Az ezt követő szabványok |
ISO, CE |
|
Fixture mód |
Lemezjátszó rögzítés |
|
MOQ |
1 |
|
Gyártási átfutási idő |
Körülbelül 1 hónap |
|
Jótállási idő |
1 év normál használat esetén |
|
Fizetési határidő |
TT30%letét, 70%egyenleg kiszállítás előtt |
|
FOB betöltő port |
Nansha, Kína |
|
Származási hely |
Foshan, Kína |
| Tétel | Név | Paraméter | Név | Paraméterek/Márka | |
| Öntőalap | Raklap löket | 0-270 mm | Főorsó szervomotor | 4.4Kw/1500rpm | M18-M24 Légnyomás szorító |
| Főorsó csúszólökete | 0-180 mm | Előtolás szervo motor | 1.8Kw/1500rpm | ||
| A főorsók száma | 1 | Szűkítő | 1:04 | ||
| Előtoló golyós csavar | SFNUR3205X420 | Főorsó szervomotor | 5,5Kw/1500rps | M24-M30 Légnyomás szorító | |
| Vágópálya | Vágási szög | 22 fokos szögben | Előtolás szervo motor | 1.8Kw/1500rps | |
| Fixture mód | Lemezjátszó rögzítés | A lemezjátszó maximális átmérője:∅270 | Szűkítő | 1:04 | |
| Etetőhenger | Henger | Airtac MA40X175SCA | Főorsó szervomotor | 5,5Kw/1500rps | M24-M36 Légnyomás szorító |
| Szorítóhenger | Olajhenger | CX-SD80X70B | Előtolás szervo motor | 1.8Kw/1500rps | |
| Orsónkénti termelékenység | 5-10db/perc | Szűkítő | 1:05 | ||
| Bizottság | Hűtőszivattyú motor | Teljesítmény: 120W-áramlás: 20L/perc | Főorsó szervomotor | 7.5Kw/1500rps | M27-M42 Légnyomás szorító |
| Hidraulikus egység motorja | Teljesítmény: 0,75KW-lökettérfogat VP15 | Előtolás szervo motor | 1.8Kw/1500rps | ||
| Teljes méretek | 2010×1900×2200mm | Szűkítő | 1:07 | ||
| A berendezés súlya | Körülbelül 2800 kg | Termikus túlterhelés | Airtac | ||
| Érintőképernyő | Innovance/Siemens | KA | CHNT | ||
| Fő motor | Innovance/Siemens | Főkapcsoló | IDCE | ||
| Áramköri megszakító | CHNT | Eredet érzékelő | OMRON | ||
| Kontaktor | CHNT | Henger érzékelő | Airtac | ||
A zsákfurat függőleges, oda-vissza mozgatható anyacsavarozó gép menetfúró szerkezetet használ, amelyet a menetvágási mélység gondos szabályozására terveztek.
A fontos mechanikai elemek a következők:
Függőleges dugattyús menetfúró orsó
Szabályozott menetmélység mechanizmus
Stabil anya pozicionáló szerkezet
Állítható menetfúró ciklus konfiguráció
Ipari gépváz a folyamatos működéshez
Ez a szerkezet pontos menetfúró mozgást tesz lehetővé a zsákfurat menetének feldolgozása során.
A minőségbiztosítás gyártási folyamatunk központi része. A TAICHUANG szigorú belső minőségirányítási rendszer szerint működik, amely magában foglalja a megmunkálást, az összeszerelést, az ellenőrzést és a végső tesztelést.
Büszkén erősítjük meg, hogy:

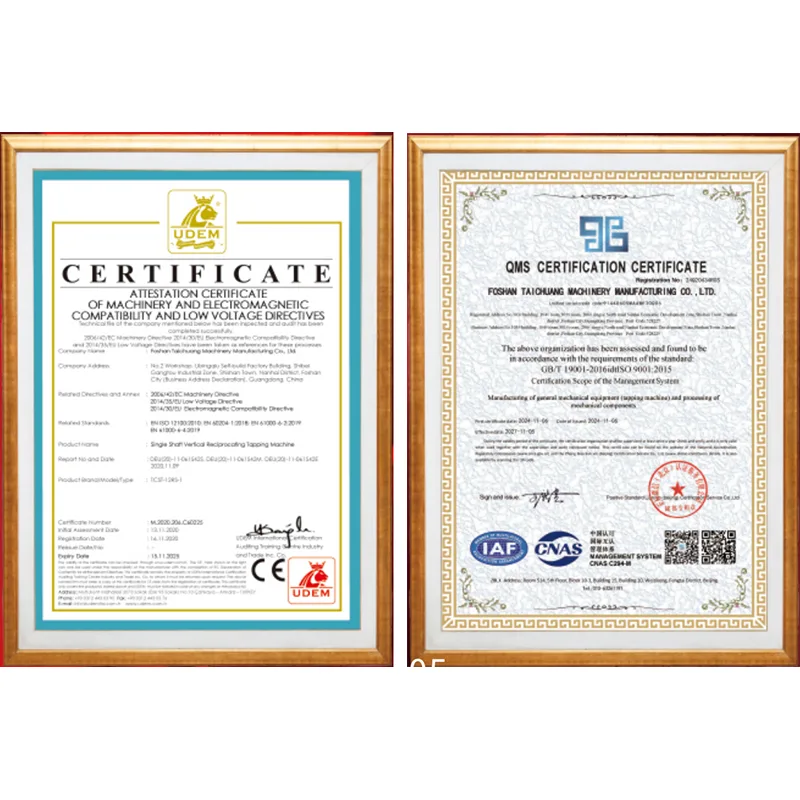

Üzemünk ISO minőségirányítási szabványok szerint működik

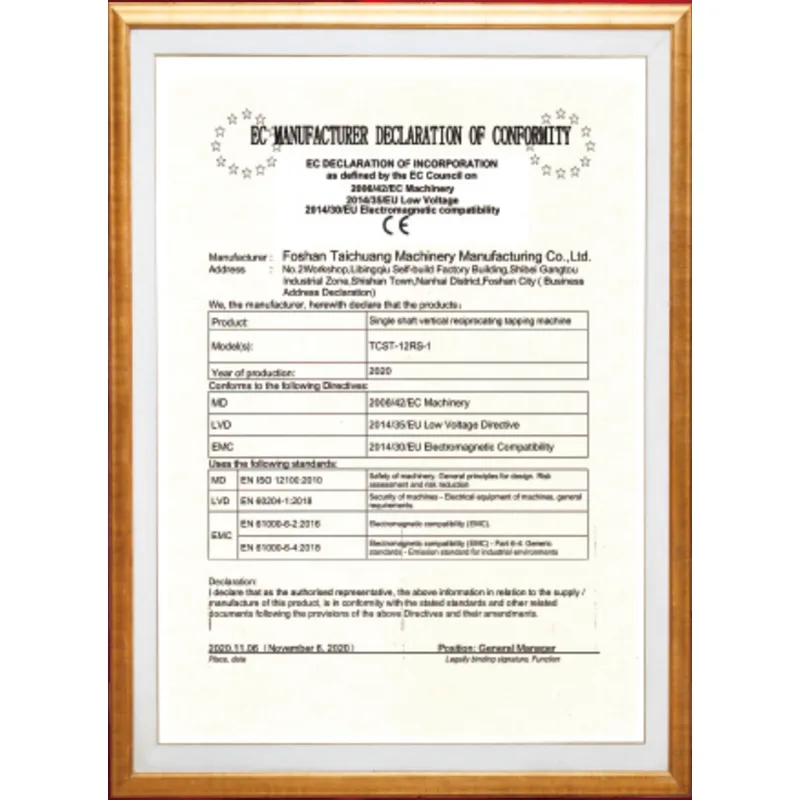

Gépeink megfelelnek az exportpiacokra vonatkozó CE tanúsítási követelményeknek
Szállítás előtt minden gépet tesztelnek a stabil működés biztosítása érdekében
Ezek a tanúsítványok segítenek ügyfeleinknek megfelelni a belső megfelelőségi szabványoknak, és leegyszerűsítik a gépek jóváhagyását a nemzetközi piacokon.
A gyakori alkalmazások a következők:
Autóipari kötőelemek gyártása
Ipari gépek alkatrészei
Mechanikus szerelési rögzítők
Építőipari vasalat gyártás
Precíziós rögzítési rendszerek

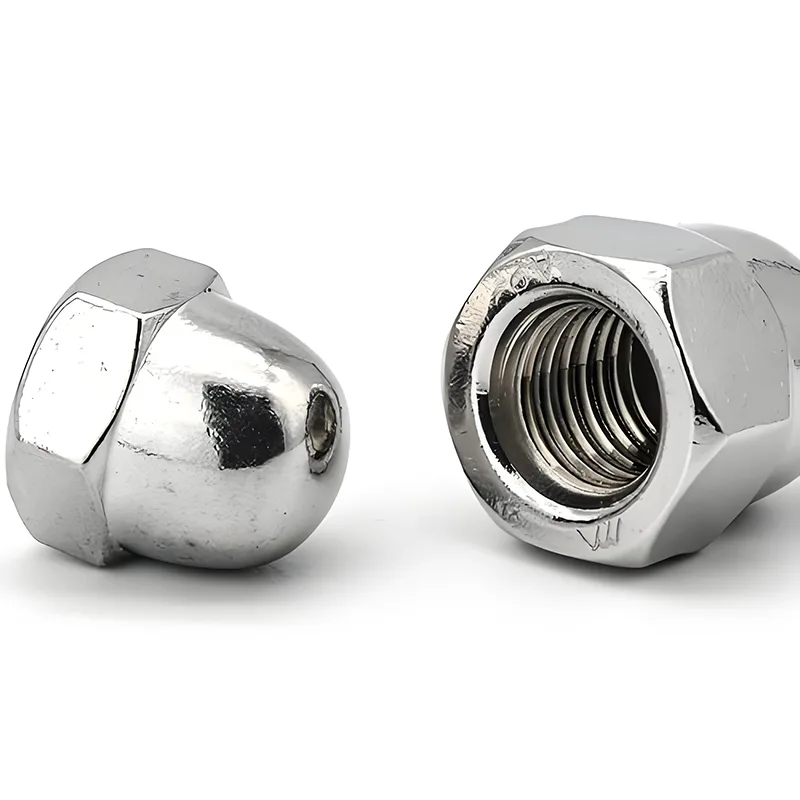

Az anyacsavarozó gép támogatja a gyártási folyamatokat, ahol zsákfuratú menetes anyákra van szükség.
Az ügyfelek azért választják ezt a modellt, mert megbízható egyensúlyt kínál a vezérlés, az egyszerűség és a stabil teljesítmény között. Gyakran használják nagy méretű diófélék hosszú távú gyártási megoldásaként.
1. Teljesen automatikus
2. CNC rendszervezérlés
3. Teljes borító
4. HMI monitor
5. Egyorsós vagy duplaorsós választás
6. Dupla szervo
7. Függőleges dugattyús

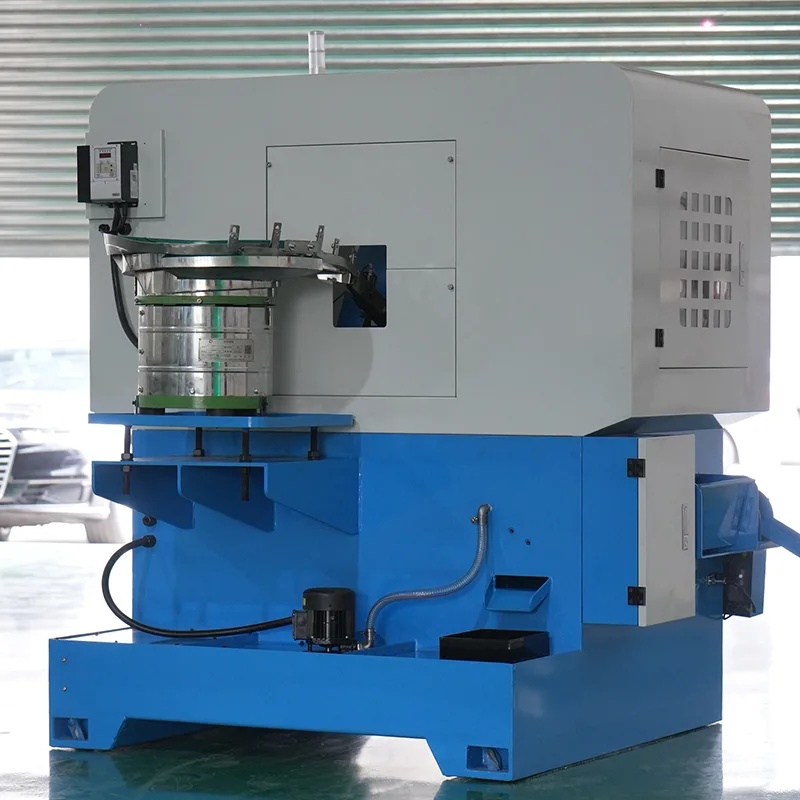

8. Vibrációs táladagoló
9. Érintse meg a Csavartörés riasztás elemet
10. Anyaghiány riasztás
11. A hibás alkatrészek automatikusan szétválasztva
Egy kezelő több gépet is kezelhet?
Igen. A teljesen automatikus működés lehetővé teszi, hogy egy kezelő több gépet kezeljen egyidejűleg.
Támogatja a gép a többorsós működést?
Igen, elérhetőek egy-, két- és többállomásos modellek.
Mennyire stabil a gép hosszú távú működés közben?
A merev szerkezet stabil, 24 órás működést biztosít.
