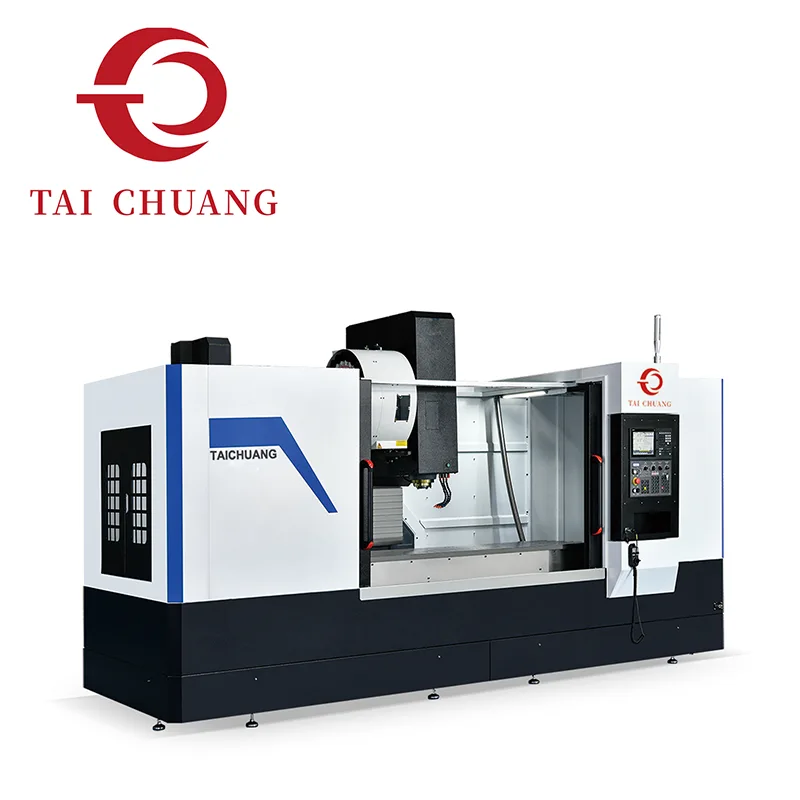

Az alumínium extrudált profilokat széles körben használják a modern építőipari rendszerekben, szállítószerkezetekben és ipari berendezések kereteiben. Ezeknek a profiloknak a megmunkálása gyakran pontos fúrást, marást és hornyolást igényel több felületen. A Profil függőleges megmunkáló központot úgy tervezték, hogy támogassa ezeket a műveleteket az alumínium profil feldolgozására optimalizált függőleges megmunkálási konfiguráción keresztül.
A vízszintes profilfeldolgozó berendezésektől eltérően a függőleges megmunkálási szerkezet stabilabb szerszámbefogást és jobb forgácseltávolítást tesz lehetővé a marási műveletek során. Ez a kialakítás segít megőrizni a megmunkálási pontosságot, miközben támogatja a különböző keresztmetszeti formájú alumínium extrudált profilok hatékony feldolgozását.
A gépet úgy építették, hogy hosszú alumíniumprofilokhoz illeszkedjen, miközben a megmunkálási ciklus során állandó pozicionálási pontosságot biztosít. A precíziós vezetőpályák és a szabályozott tengelymozgás biztosítják a szerszám stabil mozgását a fúrási és marási műveletek során. Ezek a tulajdonságok segítenek a gyártóknak megbízható furatpozícionálásban, résgeometriában és felületminőségben elérni az alumínium szerkezeti elemek feldolgozásakor.
A Profil függőleges megmunkáló központ különösen alkalmas olyan alumínium alkatrészeket gyártó gyártók számára, amelyek többszörös megmunkálást igényelnek a profil különböző felületein. A függőleges marási képesség és a rugalmas munkadarab pozicionálás integrálásával a rendszer lehetővé teszi a gyártók számára, hogy egyszerűsítsék alumíniumprofil megmunkálási munkafolyamataikat.
TAICHUANG supplies this equipment solution to support efficient and precise aluminum profile processing across a wide range of industrial sectors.
|
Utazás |
||
|
X-tengely löket |
2000 mm |
2500 mm |
|
Utazás Y tengelyen |
600 mm |
650mm/700mm |
|
Z-tengely löket |
600 mm |
|
|
Főtengely |
||
|
Orsó fordulatszám |
12000 ford./perc |
|
|
Orsó kúpos furata |
BT40Φ140mm |
|
|

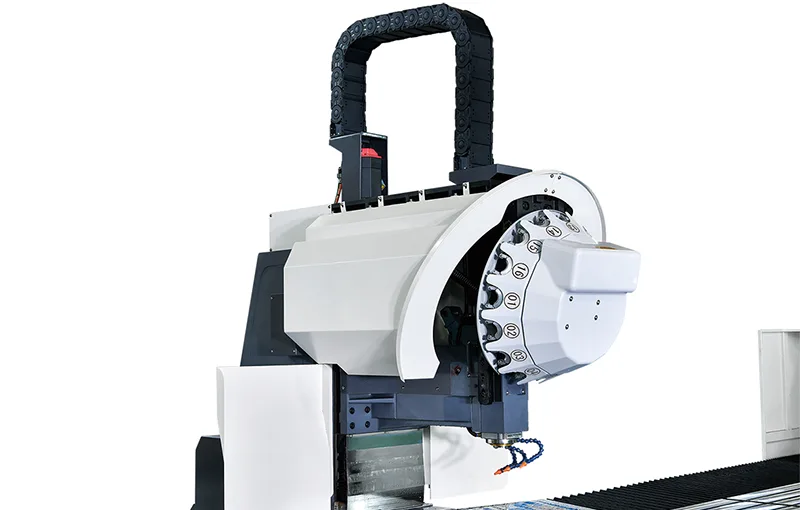

Szerszámmagazin |
||
|
Szerszámmagazin űrlap |
Lemez típusa |
|
|
Magazin kapacitása |
24 db |
|
|
Szerszámcsere idő |
2 mp |
|
|
Mozgási sebesség |
||
|
X-tengely mozgás |
48 m/perc |
|
|
Y tengely mozgása |
48 m/perc |
|
|
Z-tengely mozgás |
48 m/perc |
|
|
Vágási előtolási sebesség X/Y/Z |
15000mm/perc |
|
|
Operációs rendszer |
FANUC |
MITSUBISHI |
|
Motor teljesítmény |
||
|
Orsós motor |
7.5KW/11KW |
7.5KW/11KW |
|
X/Y/Z tengelyű motor |
3,0/3,0/3,0 kW |
3,0/3,0/3,0 kW |
|
Kenés hűtőrendszer |
||
|
Kenőrendszer |
Automatikus kenés |
|
|
Hűtőrendszer |
Vízpermetes hűtés |
|
|
Pontosság |
||
|
X tengely pozicionálási pontosság |
0,03 mm |
|
|
Y/Z tengely pozicionálási pontosság |
0,02 mm |
|
|
Ismétlődő pozicionálási pontosság |
0,01 mm |
|
|
Mechanikai előírások |
||
|
Barometrikus kereslet |
0,6Mpa-0,9Mpa |
|
|
Magasság |
3000 mm |
|
|
Lefedett terület |
6000*2300mm |
|
|
Súly |
7000 kg |
10000 kg |
The machine supports several important machining processes required for aluminum extrusion manufacturing.
The machining center performs precision milling operations on aluminum profile surfaces, enabling accurate slot creation and contour shaping.
Drilling operations can be executed at different locations along the aluminum profile, supporting installation holes and structural connections.
Various slot geometries used in aluminum framing systems can be machined efficiently using controlled milling operations.
The vertical configuration allows the machine to process multiple sides of the profile by repositioning or rotating the workpiece.
A vertical spindle orientation provides stable tool engagement during milling operations and supports efficient chip removal when machining aluminum.
High-accuracy guideways and servo-driven axes help ensure smooth positioning and repeatable machining accuracy.
The machine frame is designed to maintain structural stability during high-speed milling and drilling processes.
The machine includes support mechanisms for long aluminum profiles to maintain stable positioning during machining.
The vertical machining configuration helps maintain stable cutting conditions and precise tool positioning.
Controlled milling operations help achieve clean slot edges and smooth surface finishes on aluminum profiles.
Manufacturers can process multiple aluminum components with consistent machining results.
The machine can accommodate various aluminum profile designs used in different industrial applications.
The Profile Vertical Machining Center is commonly used for machining aluminum extrusion components used in structural assemblies and industrial systems.
A tipikus termékek a következők:
alumínium ablak és ajtó szerkezeti profilok
függönyfal tartóelemek
ipari alumínium vázelemek
alumínium sín és vezetőszerkezetek
szállítás alumínium szerkezeti alkatrészek
moduláris alumínium szerelvényelemek
These parts often require multiple drilling and milling operations before final assembly.
Machining centers designed for aluminum profiles are widely used in industries where lightweight structural components are required.
A főbb iparágak a következők:
építészeti alumínium rendszerek
alumínium nyílászáró gyártás
függönyfal tervezés
szállítóeszközök gyártása
ipari automatizálási keretgyártás
moduláris szerkezeti rendszer gyártása
Manufacturers in these industries rely on profile machining centers to produce consistent and accurate aluminum components.
A TAICHUANG berendezési megoldásokat kínál, amelyek támogatják a modern alumínium profilgyártást. A TAICHUANG által szállított profilfüggő megmunkáló központokat olyan gyártók választják ki, akik megbízható megmunkáló berendezéseket keresnek az alumínium alkatrészek feldolgozásához.
Az előnyök közé tartozik:
machining equipment for aluminum extrusion processing
machines supporting precision milling and drilling operations
solutions suitable for batch production environments
equipment designed for global industrial manufacturing applications
TAICHUANG focuses on helping manufacturers improve production efficiency and machining reliability through practical equipment solutions.
What is a profile vertical machining center used for?
A profile vertical machining center is used to perform milling, drilling, and slot processing on aluminum extrusion profiles used in construction and industrial systems.
Why use a vertical machining structure for aluminum profiles?
Vertical spindle configurations provide stable cutting conditions and efficient chip removal when machining aluminum materials.
What industries commonly use profile machining centers?
Az olyan iparágak, mint az építészeti alumíniumrendszerek, a függönyfal-építés, az ipari automatizálási szerkezetek és a szállítóeszközök gyártása, gyakran használják ezeket a gépeket.
A gép meg tudja dolgozni a hosszú alumínium profilokat?
Yes. The machine structure is designed to support long aluminum extrusion profiles while maintaining stable machining accuracy.
What machining operations can be completed on this machine?
Typical operations include drilling, milling, slot cutting, and multi-face profile machining.
