Függőleges megmunkáló központ

Növelje gyártási pontosságát a TAICHUANG megbízható CNC megmunkálási megoldásaival. Függőleges megmunkáló központunk – amelyet fémalkatrészek precíziós marására, fúrására és menetfúrására terveztek – a függőleges orsó-konfigurációt fejlett CNC-vezérléssel kombinálja, hogy egyenletes pontosságot és hatékony gyártást biztosítson a kritikus mechanikai alkatrészekhez a mai ipari környezetben. Mi egy jó választás, hogy az Ön gyártója és beszállítója legyünk, csak lépjen kapcsolatba velünk!

Kérdés küldése

termékleírás

A Vertical Machining Center (VMC) az egyik legszélesebb körben használt CNC gép a modern gyártóiparban. A függőlegesen orientált orsóval és mozgatható munkaasztallal tervezett gép sokoldalú platformot biztosít a megmunkálási műveletek széles skálájához, beleértve a marást, fúrást, menetfúrást és kontúrfeldolgozást.

A függőleges orsó-konfiguráció lehetővé teszi, hogy a vágószerszámok felülről közelítsék meg a munkadarabot, kiváló kilátást biztosítva a kezelőknek és hatékony forgácseltávolítást a megmunkálás során. Ez a szerkezet különösen alkalmas sík felületek, hornyok, furatok és fém alkatrészek összetett kontúrjainak megmunkálására.

A CNC vezérlési technológiával felszerelt gép több megmunkálási műveletet tud automatikusan végrehajtani a programozott szerszámpályák alapján. Az automatikus szerszámcserélők lehetővé teszik különböző forgácsolószerszámok használatát egyetlen megmunkálási cikluson belül, csökkentve ezzel a kézi beavatkozást és javítva az általános gyártási hatékonyságot.

A függőleges megmunkáló központot úgy tervezték, hogy támogassa a stabil megmunkálási teljesítményt az anyagok széles körében, beleértve az acélt, alumíniumot, rozsdamentes acélt és más műszaki fémeket. Kiegyensúlyozott gépszerkezete és precíziós mozgásrendszere segít a konzisztens megmunkálási pontosság megőrzésében kis tételes és nagyüzemi gyártás során egyaránt.

A TAICHUANG függőleges megmunkáló központokat kínál megmunkáló berendezési megoldásai részeként a precíziós alkatrészgyártáshoz megbízható CNC gépeket kereső gyártók számára.

Termékleírások

Modell	RV850	RV9	RV966	RV1165	RV1170	RV1380	RV1580
Utazási
X - tengely mozgása	800 mm	900 mm	900 mm	1100 mm	1100 mm	1300 mm	1500 mm
Y - tengely mozgása	500 mm	600 mm	650 mm	650 mm	700 mm	800 mm	800 mm
Z fejrész - tengelymozgás	500 mm	600 mm	600 mm	600 mm	700 mm	800 mm	800 mm
Távolság az orsó orrától a munkaasztalig	100-600 mm	150 - 750 mm	100-700 mm	100-700 mm	150 - 850 mm	150 - 950 mm	150 - 950 mm
Az orsó középpontja és az oszlop közötti távolság	570 mm	690 mm	720 mm	720 mm	700 mm	760 mm	900 mm
Munkaasztal
Munkaasztal mérete	1000*550 mm	1100*600 mm	1100*650 mm	1100*650 mm	1200*700 mm	1400*900 mm	1600*800 mm
Maximális terhelés	800 kg	850 kg	800 kg	800 kg	900 kg	1100 kg	1400 kg
T - nyílások száma	5	6	4	4	7	7	7
T - nyílás mérete	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm
Orsó
Orsó fordulatszám (standard)	10000 ford./perc	10000 ford./perc	10000 ford./perc	10000 ford./perc	10000 ford./perc	10000 ford./perc	10000 ford./perc
Orsó fordulatszám (opcionális)	8000 - 15000 ford./perc	10000 - 15000 ford/perc	8000 - 15000 ford./perc	8000 - 15000 ford./perc	10000 - 15000 ford/perc	10000 - 15000 ford/perc	10000 - 15000 ford/perc
Orsó teljesítmény	7,5/11 kw	11/15 kw	7,5/11 kw	7,5/11 kw	11/15 kw	11/15 kw	11/15 kw
Orsó kúpos	BT40	BT40	BT40	BT40	BT40	BT40	BT50
Takarmány
X/Y tengely gyors előtolás	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc
Z - tengely gyors előtolás	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc	36000 mm/perc
Vágási előtolás tengelyenként	1 - 10000 mm/perc	1 - 10000 mm/perc	1 - 10000 mm/perc	1 - 10000 mm/perc	1 - 10000 mm/perc	1 - 10000 mm/perc	1 - 10000 mm/perc
Mások
Háromtengelyes motorteljesítmény	3,93,95,9 kw	3,93,95,9 kw	3,93,95,9 kw	3,93,95,9 kw	4,94,94,9 kw	2,42,43,9kw	5,95,95,9kw
Pozícionálási pontosság	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm
Ismételhetőségi pontosság	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm
Vezérlő	1	1	1	1	1	1	1
Vágófolyadék nyomás	28 LE	28 LE	28 LE	28 LE	28 LE	28 LE	28 LE
Légnyomás követelmény	8kva	8kva	8kva	8kva	8kva	8kva	8kva
Elektromos specifikáció	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar
A gép súlya	5000 kg	5000 kg	5600 kg	5900kg	11000 kg	12000 kg	14000 kg
A gép méretei	250023002500 mm	250024002650 mm	260028002500 mm	280026002600 mm	356031502850 mm	380030503100 mm	465033003200 mm

Fő megmunkálási funkciók

A Függőleges Megmunkáló Központ számos, az ipari alkatrészgyártáshoz szükséges megmunkálási műveletet támogat.

Precíziós marás

A gép pontos marási műveleteket végezhet sík felületek, hornyok és összetett geometriák létrehozásához a fém alkatrészeken.

Fúrási műveletek

A nagy pontosságú fúrás lehetővé teszi a pontosan elhelyezett furatok létrehozását a mechanikai összeszereléshez.

Taping és Threading

A menetfúrási műveletek automatikusan elvégezhetők a megmunkálási cikluson belül.

Kontúr- és felületmegmunkálás

A CNC-vezérelt szerszámpályák lehetővé teszik a gép számára, hogy összetett formákat és kontúrokat készítsen.

A gép szerkezetének jellemzői

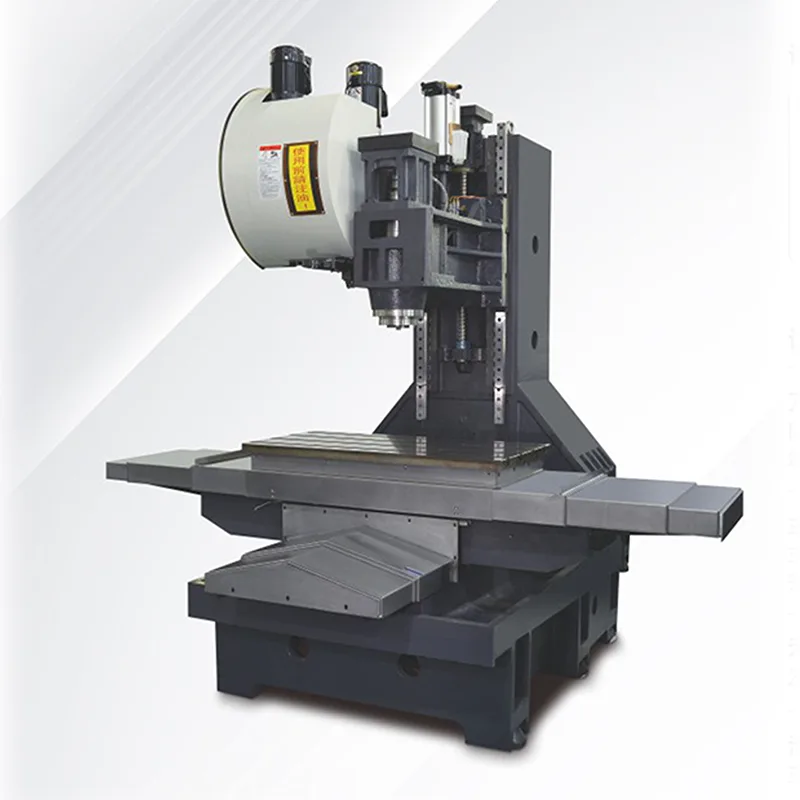

Függőleges orsó konfiguráció

A függőleges orsóelrendezés lehetővé teszi a közvetlen vágási hozzáférést a munkadarabhoz, így támogatja a hatékony marási és fúrási műveleteket.

CNC vezérlőrendszer

A fejlett CNC vezérlés lehetővé teszi a megmunkálási utak precíz programozását és az automatizált működést.

Automata szerszámváltó

A szerszámcserélő rendszer lehetővé teszi a gyors váltást több szerszám között megmunkálás közben.

Precíziós Lineáris Vezetők

A nagy pontosságú vezetőpályák egyenletes tengelymozgást és megbízható pozicionálási pontosságot biztosítanak.

Termelési előnyök

Sokoldalú megmunkálási képesség

A gép több megmunkálási folyamatot tud végrehajtani egy összeállításon belül.

Fokozott termelési hatékonyság

Az automatikus szerszámcsere és a CNC programozás csökkenti a kézi működési időt.

Egyenletes megmunkálási pontosság

A precíziós mozgásvezérlés segít megőrizni a méretstabilitást a gyártás során.

Rugalmas alkatrészfeldolgozás

A gép a különböző iparágakban használt fém alkatrészek széles körét képes feldolgozni.

Alkalmazási kör

Precíziós alkatrészfeldolgozó ipar: acél alkatrészek, alumínium alkatrészek, prototípus modellek stb. CNC fúrása és marása.

Szemüvegipar: Kiegészítők feldolgozása, mint például acél alkatrészek, rézelektródák, fémkeret belső hornyok és műanyag keretes szemüvegkeretek, könnyű külső formák és faragott minták.

Óraipar és ékszeripar (medálok, gyűrűk, karkötők stb.): Megmunkálás, például üvegpozíciók, préselési pozíciók, menetfuratok, íves felületek, íves felületfúrás, kőberakás és karakterfaragás.

Miért válassza a TAICHUANG-ot?

A TAICHUANG ipari megmunkáló berendezéseket szállít a modern gyártási folyamatok támogatására. A TAICHUANG által bevezetett függőleges megmunkáló központokat a hatékony CNC megmunkálási megoldásokat kereső gyártók választják ki.

Az előnyök közé tartozik:

megmunkáló berendezések precíziós fémalkatrészek gyártásához

maró-, fúró- és menetfúró műveletekre alkalmas gépek

CNC megmunkálási megoldások különféle ipari alkalmazásokhoz

a globális gyártóipart kiszolgáló berendezések

A TAICHUANG arra összpontosít, hogy megbízható megmunkáló berendezéseket biztosítson, amelyek segítik a gyártókat a termelékenység és a megmunkálási pontosság javításában.

GYIK

Mire használható a függőleges megmunkálóközpont?

A függőleges megmunkáló központot CNC maráshoz, fúráshoz, menetfúráshoz és fém alkatrészek kontúr megmunkálásához használják.

Milyen anyagokat lehet megmunkálni VMC-n?

A gyakori anyagok közé tartozik az alumínium, a szénacél, a rozsdamentes acél, a sárgaréz és más műszaki fémek.

Mi az előnye a függőleges megmunkálóközpontnak?

A függőleges megmunkálóközpontok jó láthatóságot, hatékony forgácseltávolítást és sokoldalú megmunkálási lehetőséget kínálnak számos mechanikai alkatrészhez.

Mely iparágak használnak általában VMC-gépeket?

Az olyan iparágak, mint az autóipar, a gépgyártás, a formagyártás és az ipari berendezések gyártása, széles körben használják a VMC-gépeket.

Egy függőleges megmunkálóközpont végezhet több műveletet?

Igen. A VMC egyetlen CNC megmunkáló programon belül végezhet marást, fúrást, menetfúrást és kontúrmegmunkálást.
