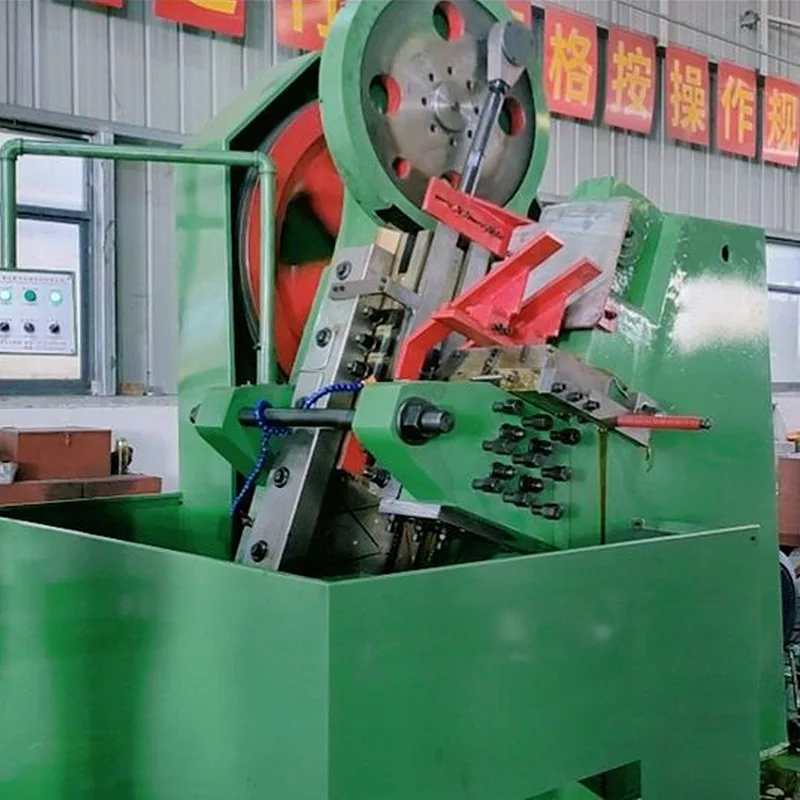

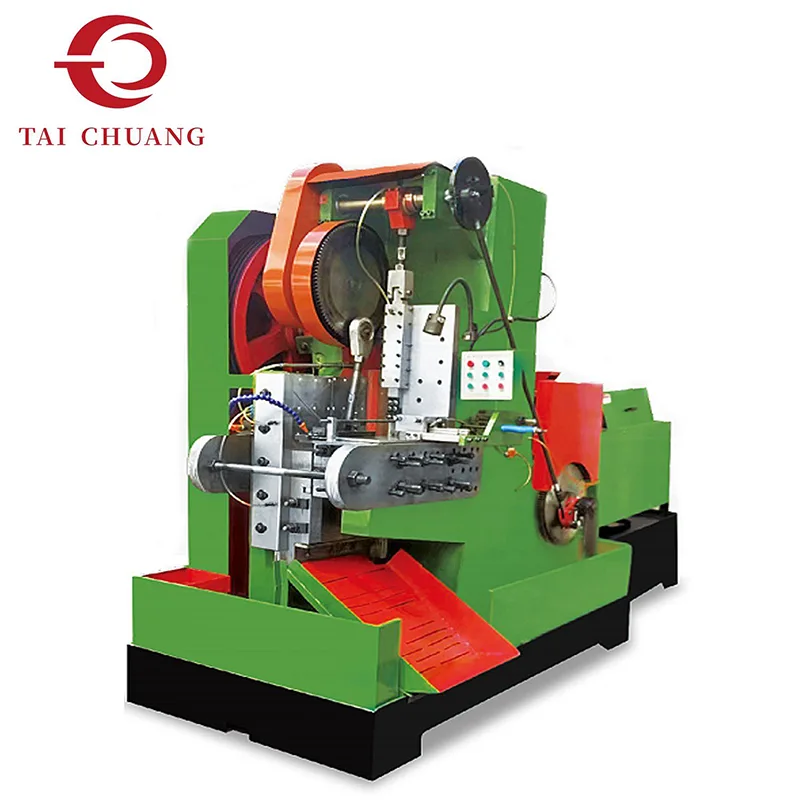

Az automatikus vágó- és menethengerlőgépet úgy tervezték, hogy az anyagadagolást, a hosszvágást és a menetformázást egyetlen folyamatos és összehangolt folyamatban egyesítse. A hagyományos menetvágási megoldásokhoz képest, amelyek előre kivágott nyersdarabokra támaszkodnak, ez az integrált szerkezet segít javítani a hosszkonzisztenciát, és csökkenti a közbenső kezelési lépéseket.
Ezt a típusú menethengerlő gépet általában fej nélküli csavarokhoz és hosszú rúdrögzítőkhöz használják, ahol a precíz hosszszabályozás és a stabil tengelyirányú beállítás kritikus fontosságú. A nyersanyag adagolása automatikusan történik, a kívánt hosszúságúra vágva, és közvetlenül a hengerelt szakaszba kerül, így a munkadarab áthelyezése nélkül lehet meneteket kialakítani.
| Modell | FR6-80 | FR8-100 | FR10-100 | FR12-120 |
| Max. Üres átmérő/mm | 8 | 10 | 12 | 14 |
| Max. Üres hossz/mm | 80 | 100 | 100 | 120 |
| Mozgó szerszámok Álló hossz/mm | 125*25*80 | 140*30*100 | 170*30*100 | 210*40*120 |
| 110*25*80 | 125*30*100 | 150*30*100 | 190*40*120 | |
| Kapacitás/db/perc | 85 | 70 | 65 | 55 |
| Főmotor teljesítmény/kw | 4 | 5.5 | 7.5 | 11 |
| Térfogat (H*Sz*Ma)/cm | 140*155*170 | 220*150*190 | 260*155*210 | 300*180*235 |
| Súly/kg | 1800 | 2800 | 3800 | 5500 |

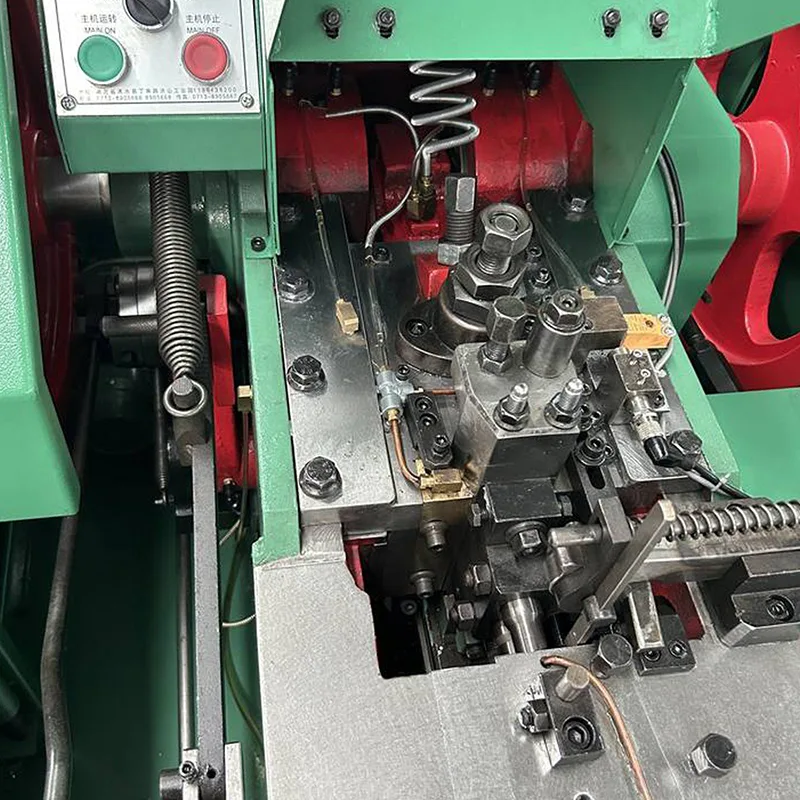

A munkafolyamat az automatikus anyagadagolóval kezdődik, ahol a rúdanyagot vagy a huzalanyagot szabályozott sorrendben vezetik be a vágóegységbe. A vágómechanizmus az egyes darabokat egy előre beállított hosszúságra választja el, biztosítva a konzisztenciát a menet kialakulása előtt.

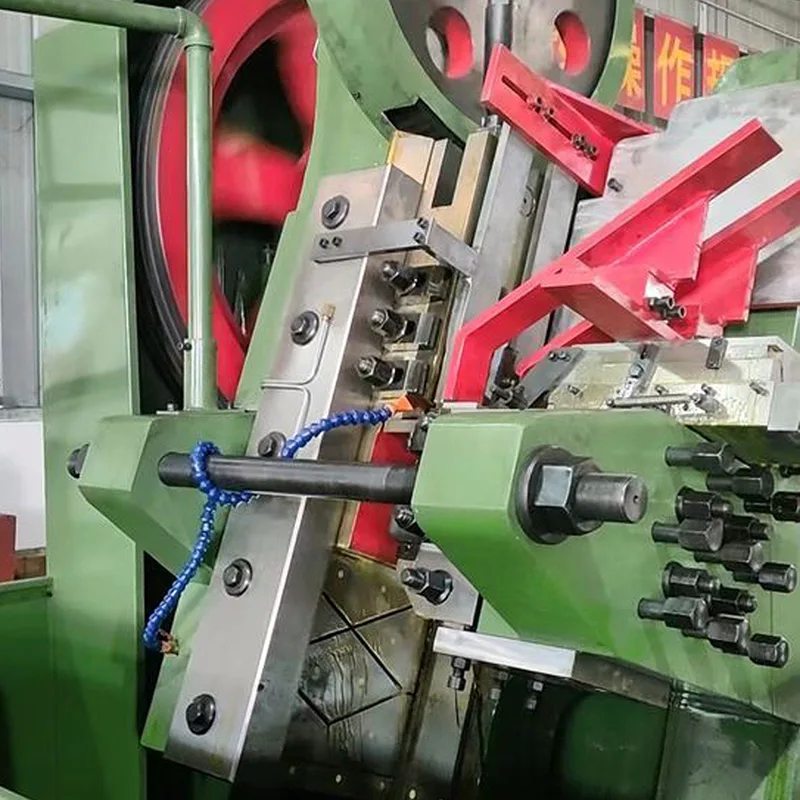

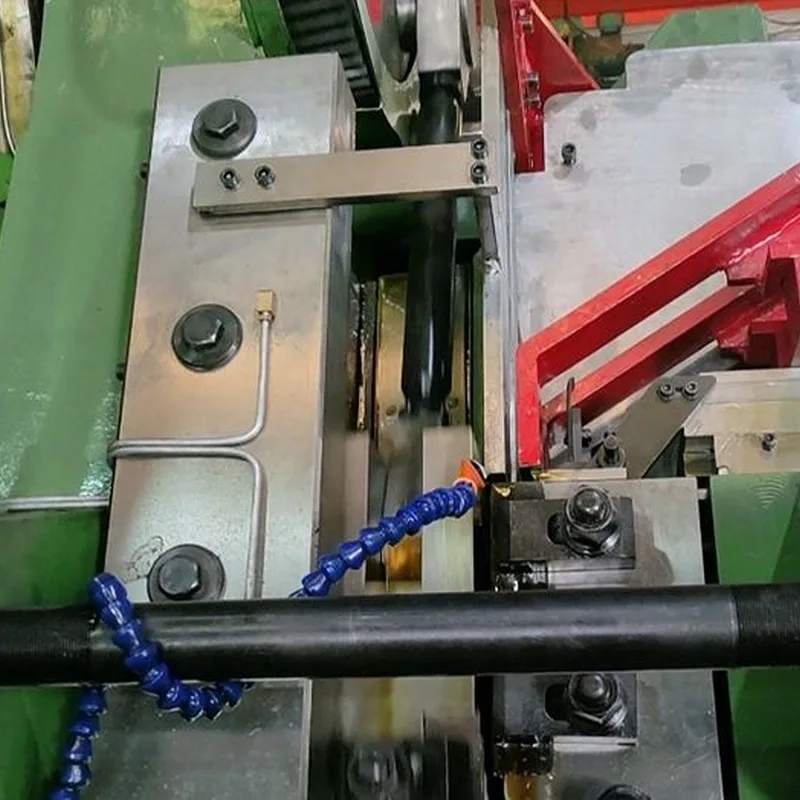

Vágás után a munkadarab közvetlenül a hengerlési zónába kerül. A menetformázás hidegalakítással fejeződik be, hengerlőköntvények felhasználásával, nem pedig forgácsolással. Ez a módszer támogatja az egységes menetprofilokat és a stabil felületkezelést meghatározott hengerlési paraméterek alapján.
A különálló vágási és menetvágási lépésekhez képest az automatikus vágó- és menethengerlőgép segíthet:
Javítja a hossz ismételhetőségét a kész részek között
Csökkentse a többszöri átvitel okozta kezelési hibákat
Egyszerűsítse a munkafolyamat-tervezést és a kezelői koordinációt
Tartsa fenn a szálak egységes megjelenését a gyártás során
Milyen típusú termékek alkalmasak ehhez a géphez?

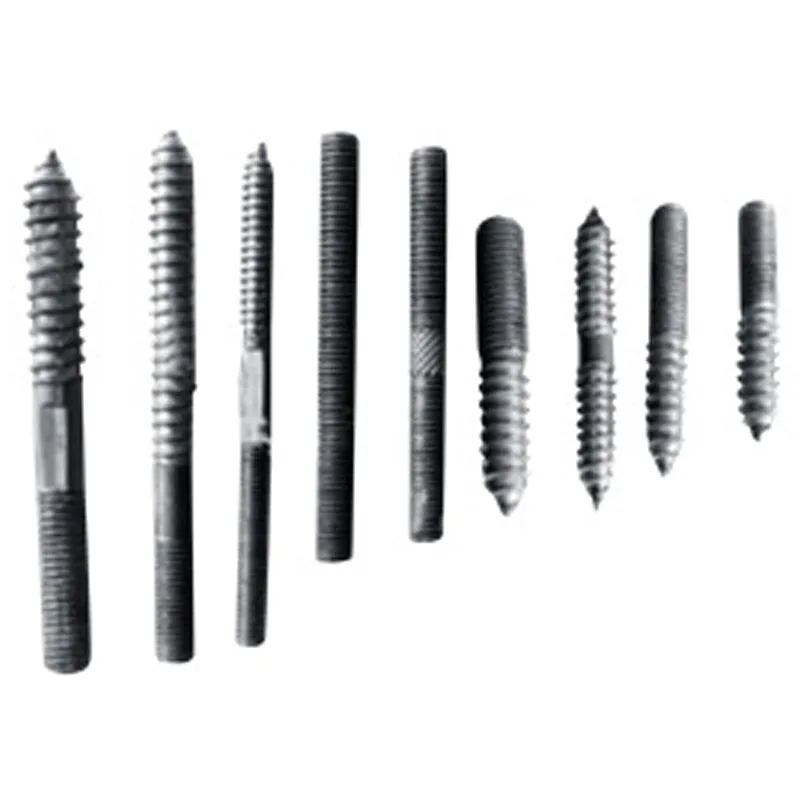

Ezt a gépet főként fej nélküli csavarokhoz és hosszú rúdrögzítőkhöz használják, amelyek egy folyamatban hosszvágást és menethengerlést igényelnek.
Miben különbözik ez a gép a hagyományos menethengerlő gépektől?
Az előre vágott nyersdarabokat igénylő gépekkel ellentétben ez a modell integrálja az adagolást, a vágást és a hengerlést, segítve a hosszkonzisztencia és a munkafolyamat hatékonyságának javítását.
Befolyásolja-e a szál minőségét a vágási folyamat?
A vágási szakasz a hengerlés előtt befejeződik, és a menet kialakulása a gördülési deformáció révén valósul meg, megfelelő beállítás esetén stabil menetprofilokat támogatva.
