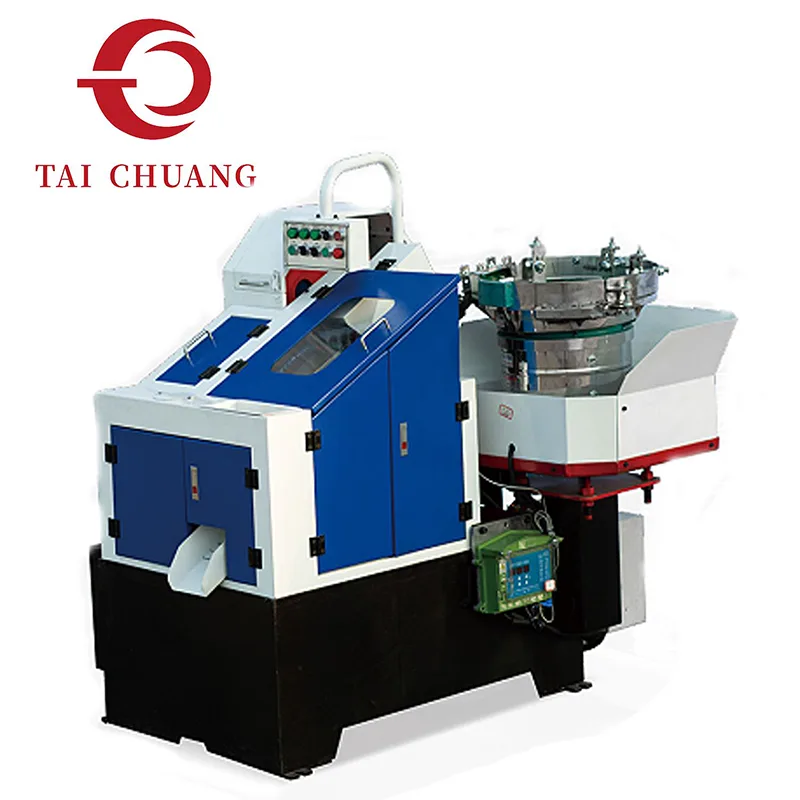

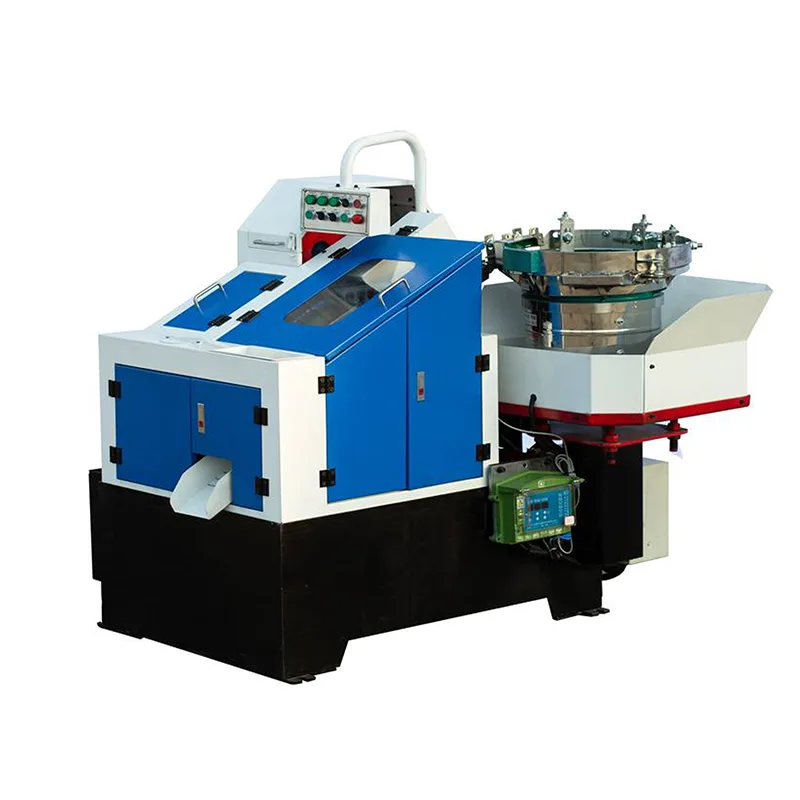

A vibrátoros adagoló típusú menethengerlő gépet a fogaskerék szabaddá tételével úgy tervezték, hogy külső meneteket alakítson ki hideg hengerlés során, miközben vibrációs rendszert használ az alkatrészek rendezett bevezetésére a hengerlési területre. A vibrációs adagoló segít a rögzítőelemek beállításában a gördülés előtt, elősegítve a simább munkafolyamatot és csökkentve a véletlenszerű adagolási viselkedést.

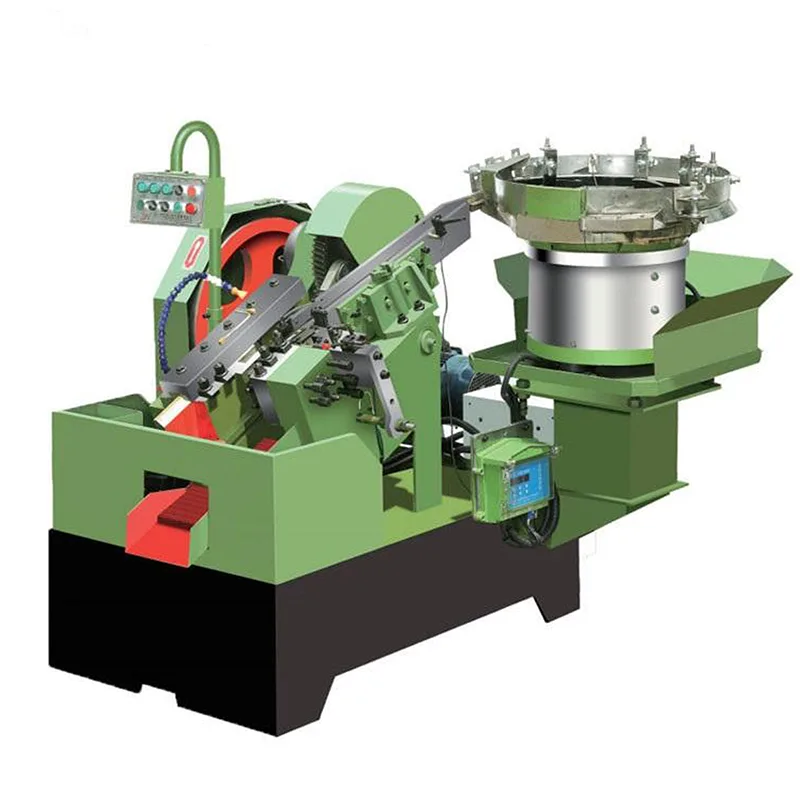

A sebességfokozatnak kitett konfigurációban a sebességváltó alkatrészei nyíltan láthatók, így a kezelők és a karbantartó személyzet egyértelműen megfigyelheti a mozgást, a kapcsolódást és a működési állapotot a gyártás során. Ezt a szerkezeti jellemzőt gyakran értékelik olyan műhelyekben, ahol fontos a mechanikai átlátszóság és a rutinellenőrzés.
| Modell | Max. Üres átmérő/mm | Max. Üres hossz/mm | Mozgó szerszámok Állóhossz/mm | Kapacitás/db/perc | Főmotor teljesítmény/kw | Térfogat (H*Sz*H)/m | Súly/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
Az adagolási stabilitás fontos szerepet játszik a menethengerlés konzisztenciájában. A vibrációs adagolórendszereket általában úgy választják ki, hogy segítsék az alkatrész tájolását és áramlását a hengerlés előtt. Amikor az alkatrészek konzisztensebben lépnek be a hengerlési területbe, maga a hengerlési folyamat kiszámíthatóbbá válik.
Gyakorlati gyártási környezetben a vibrációs adagolás segít csökkenteni a szabálytalan megállásokat, és támogatja a simább ritmust, különösen egységes méretű szabványos rögzítőelemek feldolgozásakor.
A zárt sebességváltó-konstrukciókhoz képest a fogaskerekes konfiguráció kiemeli a szerkezeti tisztaságot és a hozzáférhetőséget. Ezt a menethengerlő gépet gyakran olyan vásárlók választják, akik az egyszerű mechanikai elrendezést és a napi működés során a könnyű megfigyelést helyezik előtérbe.
A tervezés a stabil gördülési viselkedésre, az ismételhető menetminőségre és a kiszámítható működésre összpontosít. Olyan alkalmazásokhoz készült, ahol nincs szükség gyakori paraméterváltoztatásra, és a folyamatstabilitás elsődleges szempont.

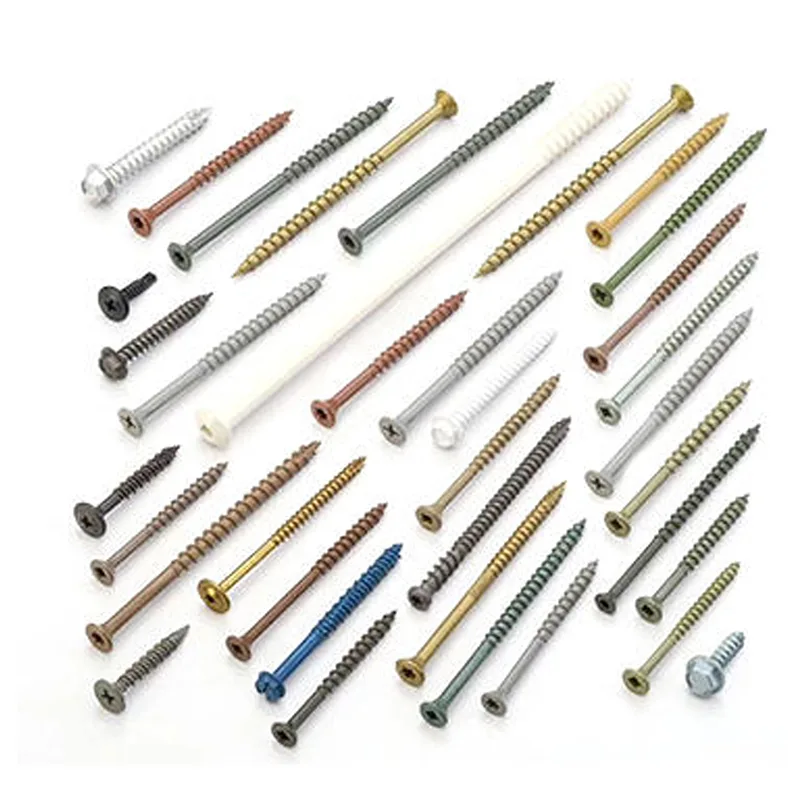

Ezt a vibrátoros adagoló típusú menethengerlő gépet szabadon fogaskerékkel, általában csavarok, csavarok és hasonló rögzítőelemek menetének kialakítására használják építőipari hardverekben, mechanikai szerelvényekben, autóalkatrészekben és általános ipari termékekben. A tényleges alkalmazási alkalmasságot a megerősített rajzok, az anyagtípus és a beszerzési folyamat során felülvizsgált menetkialakítás alapján értékelik.
A nemzetközi szállítás támogatására export-szabványos csomagolást alkalmaznak. A gépek biztonságosan rögzítettek és védettek, hogy csökkentsék a szállítás közbeni sérülések kockázatát. Felületvédelemmel és egyértelmű címkézéssel támogatják a biztonságos be- és kirakodást és a helyszíni kezelést.
A megfelelő csomagolás fontos szerepet játszik abban, hogy a berendezések jó állapotban érkezzenek meg, és készen álljanak a telepítésre.
