A hornyos anyákat széles körben használják olyan alkalmazásokban, ahol szigorú követelmények vonatkoznak a rezgésállóságra és a mechanikus reteszelő funkcióra.
A hagyományos anyákkal ellentétben a hornyos anyák egyedülállóak abban, hogy a sasszegekhez illeszkedő hornyokkal és reteszelő mechanizmussal rendelkeznek. A nagy igénybevételű összeszerelési alkalmazásoknál a menetek pontossága közvetlenül meghatározza az összeszerelés hatékonyságát és a berendezés üzembiztonságát.
A hagyományos menetfúró berendezések gyakran küzdenek azért, hogy egyenletes és stabil pontosságot biztosítsanak a hornyos anyák tömeggyártása során.

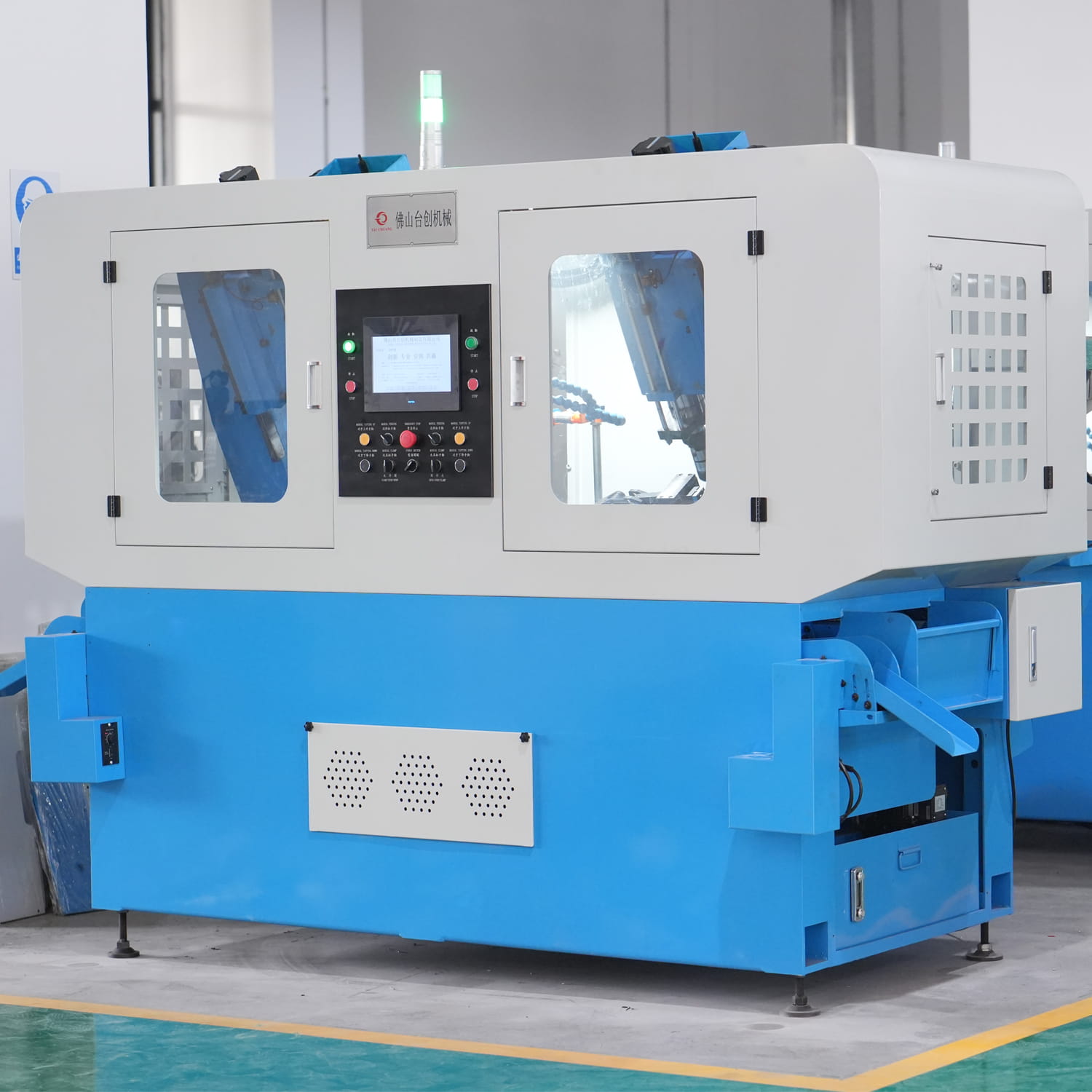

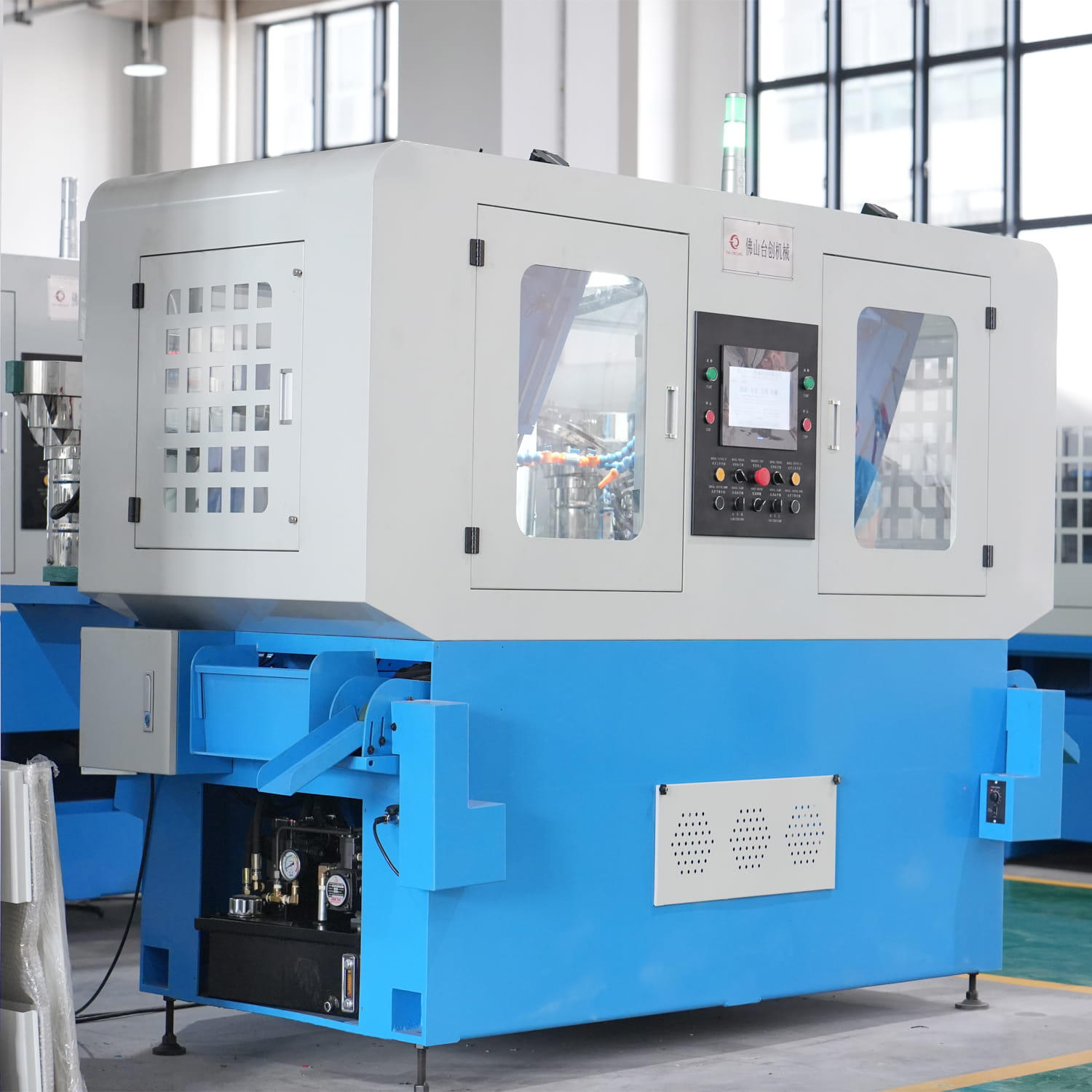

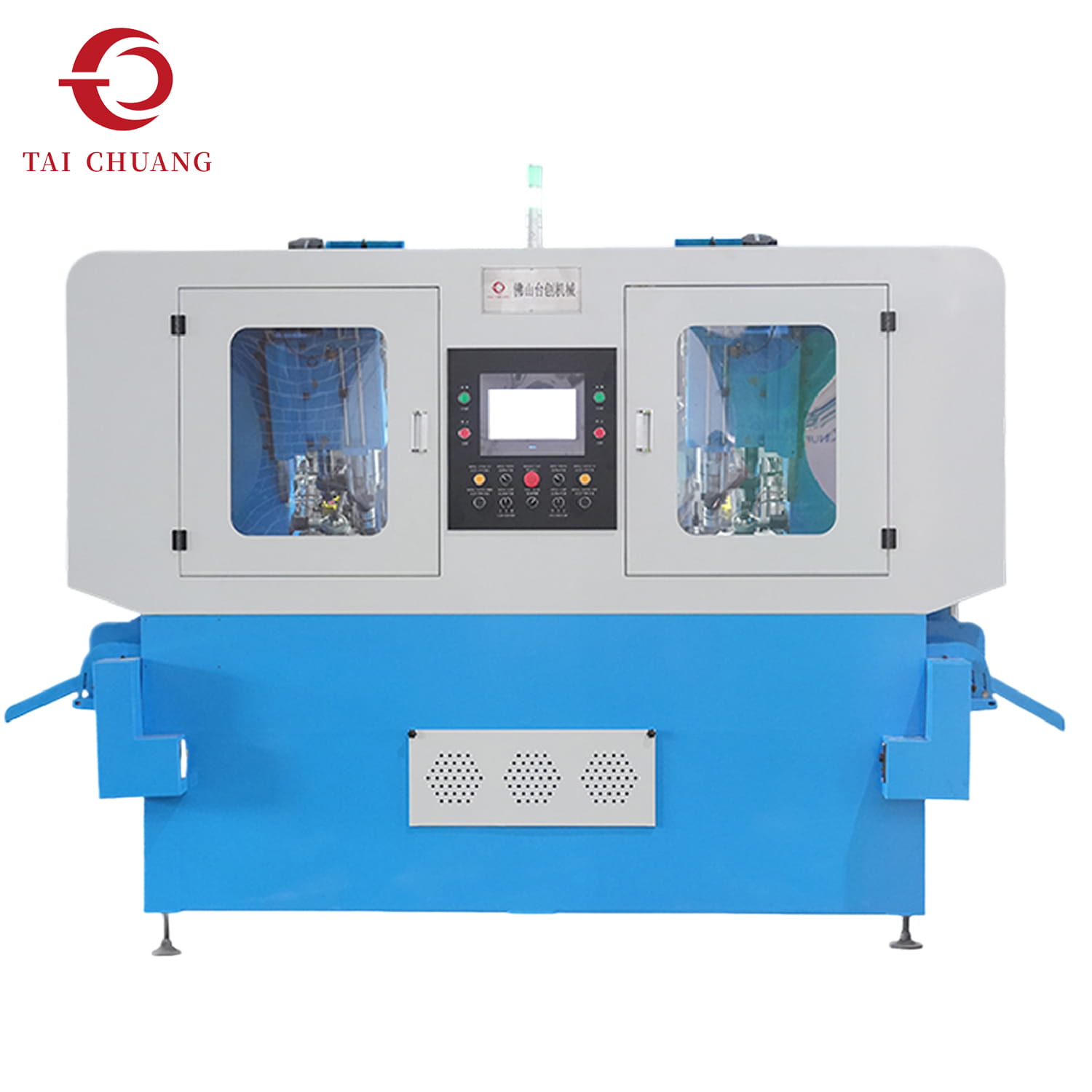

A TAICHUANG speciális hornyos anyacsavarozó gépe a hornyos anya gyártási folyamatához szabott berendezés. Célja, hogy a rögzítőelem-gyártók stabil és megbízható menetminőséget érjenek el, miközben a folyamatos gyártás során is magas hatékonyságot biztosítanak.
|
Tétel |
Név |
Paraméter |
Név |
Paraméterek/Márka |
|
|
Öntőalap |
Raklap löket |
0-180 mm |
Főorsó szervomotor |
4,4Kw/1500rpm |
M12-M16 Légnyomás szorító |
|
Főorsó csúszólökete |
0-120 mm |
Előtolás szervo motor |
0,75Kw/3000rpm |
||
|
A főorsók száma |
2 |
Főorsó szervomotor |
5,5Kw/1500rpm |
M16-M22 Hidraulikus befogás |
|
|
Előtoló golyós csavar |
SFNUR2005X326 |
Előtolás szervo motor |
0,75Kw/3000rps |
||
|
Vágópálya |
Vágási szög |
28 fokos szögben |
Érintőképernyő |
Innovance/Siemens |
|
|
Fixture mód |
Lemezjátszó rögzítés |
A lemezjátszó max.átmérője:∅230 |
Fő motor |
Innovance/Siemens |
|
|
Etetőhenger |
Henger |
Airtac MA32X100SCA |
Megszakító |
CHNT |
|
|
Szorítóhenger |
Henger |
Airtac SDA80X50SB |
Kontaktor |
CHNT |
|
|
Olajhenger |
D32X50SB |
Termikus túlterhelés |
CHNT |
||
|
Bizottság |
Orsónkénti termelékenység |
10-20 db/perc |
KA |
CHNT |
|
|
Hűtőszivattyú motor |
Teljesítmény: 370W-áramlás: 120L/perc |
Főkapcsoló |
IDCE |
||
|
Hidraulikus egység motorja |
Teljesítmény:0,75KW-lökettérfogatVP15 |
Eredet érzékelő |
OMRON |
||
|
Teljes méretek |
2800×1700×1900 mm |
Henger érzékelő |
Airtac |
||
|
A berendezés súlya |
Körülbelül 2250 kg |
|
|
||
Kifejezetten hornyos anyákhoz tervezett hornyos anyák menetfúrógép-megoldásaink a hornyos anyák egyedi szerkezetéhez vannak szabva, és célja a tömeggyártás gyakori szűk keresztmetszete megoldása a kötőelem-gyártók számára.
A speciális horonyprofilok könnyen okozhatnak számos problémát: instabil alkatrészpozicionálás, inkonzisztens menetminőség a tételek között, a különböző specifikációjú termékek alacsony gyártási hatékonysága, menethibák miatti többletellenőrzési költségek, valamint az ismételt gépbeállítások miatti nem tervezett leállás.
Hornyolt anyacsavarozó gépünk a stabil menetfeldolgozásra összpontosít, biztosítva a folyamatos feldolgozási pontosságot, leegyszerűsíti a műveleti folyamatot, és optimalizálja a különböző specifikációjú termékek gyártását. Csökkenti az ismétlődő beállításokat és a redundáns ellenőrzéseket, kiküszöböli a hasított anyák gyártásában jelentkező fájdalmat, és jelentősen növeli a gyári teljesítményt.
A menetfúró gép kiválasztása gyakran egy hosszú távú gyártási projekt kezdetét jelenti.
Csapatunk teljes körű támogatást nyújt ügyfeleinknek, többek között:
Segítség a felszerelés kiválasztásában
Gyártási folyamat elemzése
Telepítési útmutató
Kezelői képzés
Karbantartási javaslatok
Alkatrészellátás támogatása
Ez a szoros együttműködés segíti a gyártókat a projektek gördülékenyebb megvalósításában, valamint felgyorsítja a gyártósor beindítását és működését.
Ez a berendezés meg tudja dolgozni a koronás anyákat és a hasított anyákat is?
Igen. A berendezés konfigurációja a különböző, hasonló szerkezeti jellemzőkkel rendelkező anyák kialakításának megfelelően állítható.
Alkalmas ez a berendezés nagy szilárdságú ötvözött acél anyagokhoz?
Igen. A berendezés konfigurációja testreszabható az anyagtulajdonságok és a gyártási igények szerint.
Ez az eszköz támogatja a különböző szálszabványokat?
A menet specifikációi testreszabhatók az ügyfél rajzai és a gyártási követelmények szerint.
Milyen méretű gyártásra alkalmas ez a berendezés?
Közepes szériás gyártásra és nagyüzemi gyártásra egyaránt alkalmas megoldásokat tudunk biztosítani.
Integrálható ez a berendezés egy automatizált gyártósorba?
Igen. A gyár egyedi igényei alapján automatizálási lehetőségeket és gyártósor-integrációs szolgáltatásokat tudunk biztosítani.
