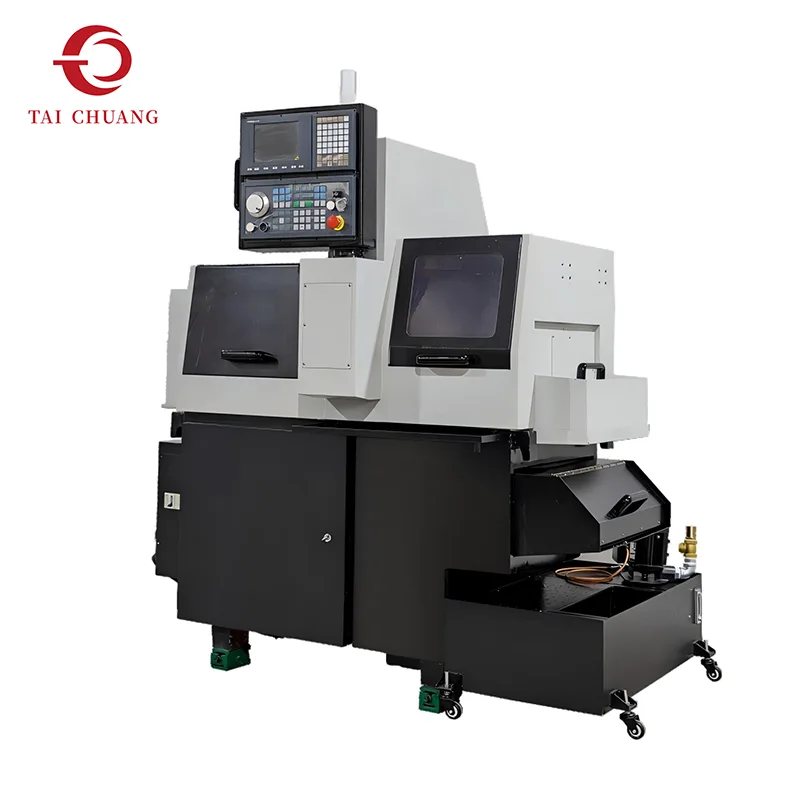

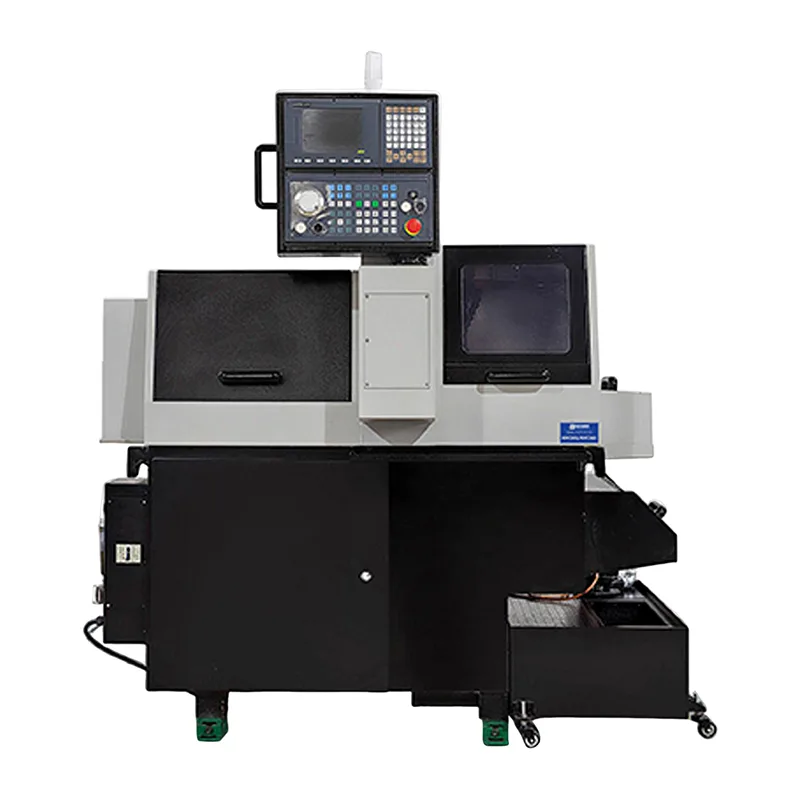

A kis átmérőjű alkatrészek precíziós esztergálása stabil anyagtámasztást és pontos szerszámpozícionálást igényel. A 3 Axis Swiss Type Esztergagépet úgy tervezték, hogy praktikus és hatékony megoldást nyújtson a folyamatos gyártási környezetben precíziós hengeres alkatrészeket gyártó gyártók számára.
Ellentétben a bonyolultabb többtengelyes megmunkálási rendszerekkel, ez a konfiguráció a svájci típusú csúszófej-technológiával támogatott alapvető esztergálási műveletekre összpontosít. A vezetőperselyrendszer szilárdan tartja a munkadarabot a vágási terület közelében, csökkenti a vibrációt és segít megőrizni a megmunkálási stabilitást még hosszú, karcsú alkatrészek megmunkálásakor is.
A háromtengelyes vezérlőszerkezet megbízható mozgáskoordinációt biztosít a szokásos esztergálási műveletekhez, beleértve a homlokmunkát, a külső esztergálást, a hornyolást, a fúrást és az alapvető menetvágást. Ez a kialakítás lehetővé teszi a gyártók számára, hogy egyenletes megmunkálási minőséget érjenek el, miközben megőrzik a viszonylag egyszerű gépszerkezetet, amely könnyebben kezelhető és karbantartható.
A pontosság és az egyszerűség kiegyensúlyozott kombinációja miatt a 3 tengelyes svájci típusú esztergagépet gyakran választják olyan gyártók, akik előnyben részesítik a stabil teljesítményt és a kiszámítható megmunkálási eredményeket az összetett többtengelyes megmunkálási követelményekkel szemben.
A TAICHUANG szállítja ezt a svájci típusú eszterga megoldást a kis precíziós alkatrészek hatékony gyártásának támogatására az ipari szektorok széles körében.
| Tétel | RPC-263 | RPC-263A | RPC-263B | |
| Utazási és furatátmérő | A fő/alorsó maximális munkasebessége (rpm) | 8000/* | 8000/* | 8000/* |
| A fő-/alorsó maximális elforgatási átmérője (mm) | Φ20/* | Φ20/* | Φ20/* | |
| Minimális felosztási szám | Folyamatos indexelés | Folyamatos indexelés | Folyamatos indexelés | |
| Fő/alorsó furat átmérője (mm) | Φ22/* | Φ22/* | Φ22/* | |
| Főorsó | Az OD esztergaszerszám specifikációi és mennyisége | |||
| Kültéri esztergaszerszám mennyisége (db) | 5 Esztergaszerszám | 5 Esztergaszerszám | 12 Esztergaszerszám | |
| Kültéri esztergaszerszám cápaméret (mm) | 12×12 | 12×12 | 12×12 | |
| A véglap fix szerszámmennyisége (db) | 4 × Φ20 kerek lyuk (ER11) | 2×Φ20 kerek lyuk (ER11) | / | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | / | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | / | |
| Véglap elektromos meghajtású szerszámok mennyisége (db) | / | ER11×3 | / | |
| Max fúrási átmérő (mm) | / | Φ5 | / | |
| Maximális menetfúró átmérő (mm) | / | M4 | / | |
| Max sebesség (rpm) | / | 5000 | / | |
| Keresztmotoros (élő) szerszámok mennyisége (db) | ER11×2 add hozzá az ER16×2-t | ER11×2 add hozzá az ER16×2-t | / | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | / | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | / | |
| Max sebesség (rpm) | 5000 | 5000 | / | |
| Maximális fűrészlap marási átmérő (keresztfelület) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Vezetőpersely mód/Non-Vezetőpersely mód | ||||
| Alorsó | Véglap elektromos meghajtású szerszámok mennyisége (db) | / | / | / |
| Max fúrási átmérő (mm) | / | / | / | |
| Maximális menetfúró átmérő (mm) | / | / | / | |
| Véglap elektromos meghajtású szerszámok mennyisége (db) | / | / | / | |
| Max fúrási átmérő (mm) | / | / | / | |
| Maximális menetfúró átmérő (mm) | / | / | / | |
| Max sebesség (rpm) | / | / | / | |
| Keresztmotoros (élő) szerszámok mennyisége (db) | / | / | / | |
| Max fúrási átmérő (mm) | / | / | / | |
| Maximális menetfúró átmérő (mm) | / | / | / | |
| Max sebesség (rpm) | / | / | / | |
| Egyéb paraméterek | Egyéb paraméterek | |||
| Fő/alorsó motor (kw) | 2,2/* | 2,2/* | 2,2/* | |
| Főorsó keresztirányú motoros hajtású szerszámmotor (kw) | 1 | 1 | 1 | |
| Főorsó végfelülete Meghajtású szerszámmotor (kw) | / | / | ||
| 0.4 | ||||
| Alorsó keresztirányú, motoros hajtású szerszámmotor (kw) | / | / | / | |
| Szervomotorok (X1, Z1, Y1, X2, Z2) (kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Szervomotor (Y2) (kw) | / | / | / | |
| Kenőszivattyú-motor (kw) | 0.1 | 0.1 | 0.1 | |
| Hűtőfolyadék szivattyú motor (kw) | 0.35 | 0.35 | 0.35 | |
| Gyors adagolási sebesség (gyári beállítás) (m/perc) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Hűtőfolyadék tartály térfogata (L) | 130 | 130 | 130 | |
| Kenőegység kapacitása (L) | 3 | 3 | 3 | |
| Középső magasság (mm) | 1050 | 1050 | 1050 | |
| Méretek (hosszúság × szélesség × magasság) (mm) (a csomagolás mérete 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Gép súlya (kg) | 1500 | 1500 | 1500 | |
| Gép teljesítmény (kw) | 7 | 7.5 | 6 | |

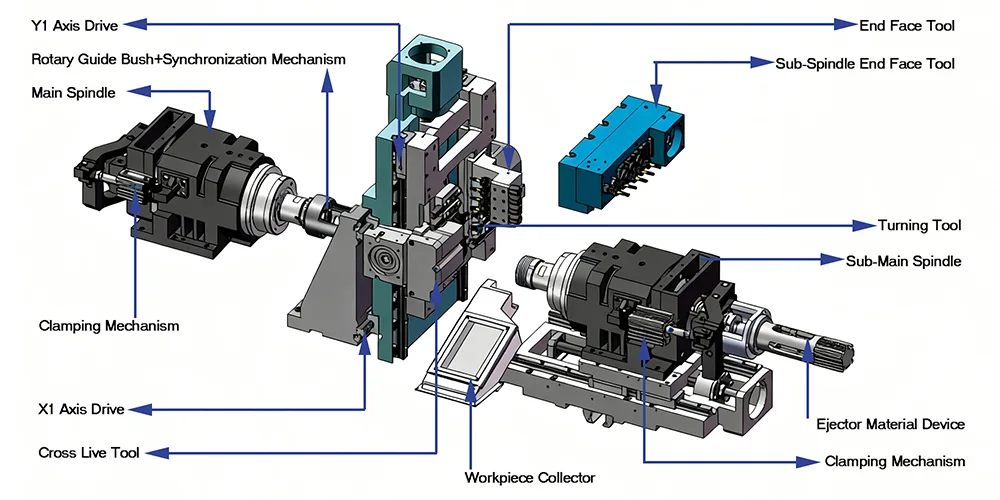

A svájci megmunkálási technológia mozgó fejléc kialakítást használ, amely vágás közben egy vezetőperselyen keresztül táplálja a munkadarabot. Ez az elrendezés nagymértékben javítja a merevséget kis és karcsú alkatrészek megmunkálásakor.
A gép összehangolt mozgással működik három vezérelt tengelyen, ami lehetővé teszi a precíz szerszámpozícionálást a szabványos esztergálási és fúrási műveletekhez.
A magasabb tengelyű svájci gépekhez képest a háromtengelyes konfiguráció egyszerűbb mechanikai szerkezetet és kompaktabb helyet biztosít.

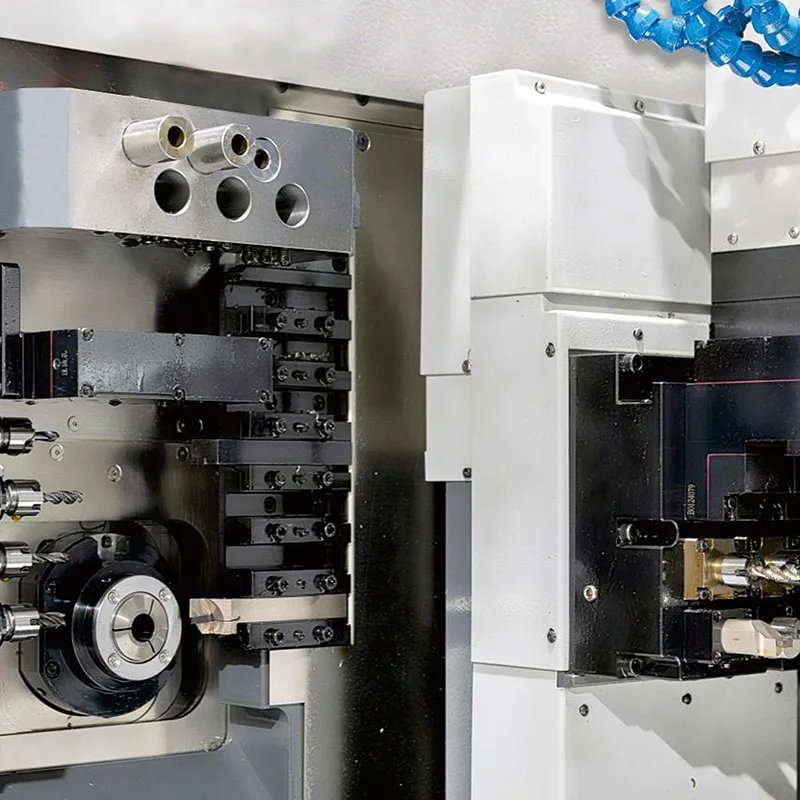

A vezetőpersely nagyon közel támasztja a munkadarabot a vágószerszámhoz, segít fenntartani az egyenletes vágási feltételeket és a méretpontosságot.
A gépet kis hengeres alkatrészek stabil megmunkálására optimalizálták, ahol állandó méretekre van szükség.
A svájci típusú esztergagépeket széles körben használják hosszú gyártási ciklusokhoz, stabil megmunkálási jellemzőik miatt.
Az áramvonalas tengelykonfiguráció segít csökkenteni a programozás bonyolultságát a magasabb tengelyű svájci rendszerekhez képest.
Számos szabványos precíziós alkatrész esetében a háromtengelyes svájci típusú eszterga elegendő megmunkálási képességet biztosít, miközben fenntartja az ellenőrzött berendezés-befektetést.

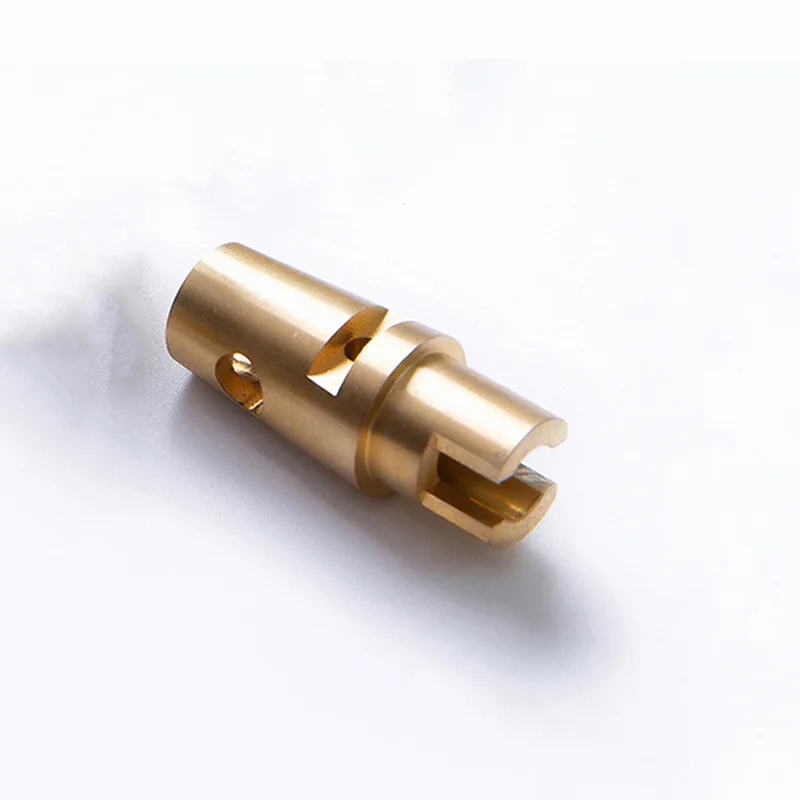

A 3 tengelyes svájci típusú esztergagépet általában kis precíziós alkatrészek gyártására használják, amelyek elsősorban esztergálást igényelnek.
A tipikus összetevők a következők:
precíziós csapok
kis tengelyek
elektronikus csatlakozó alkatrészek
miniatűr kötőelemek
műszerelemek
orvostechnikai eszközök kis részei
Ezek az alkatrészek gyakran stabil megmunkálási pontosságot igényelnek nagy gyártási tételekben.

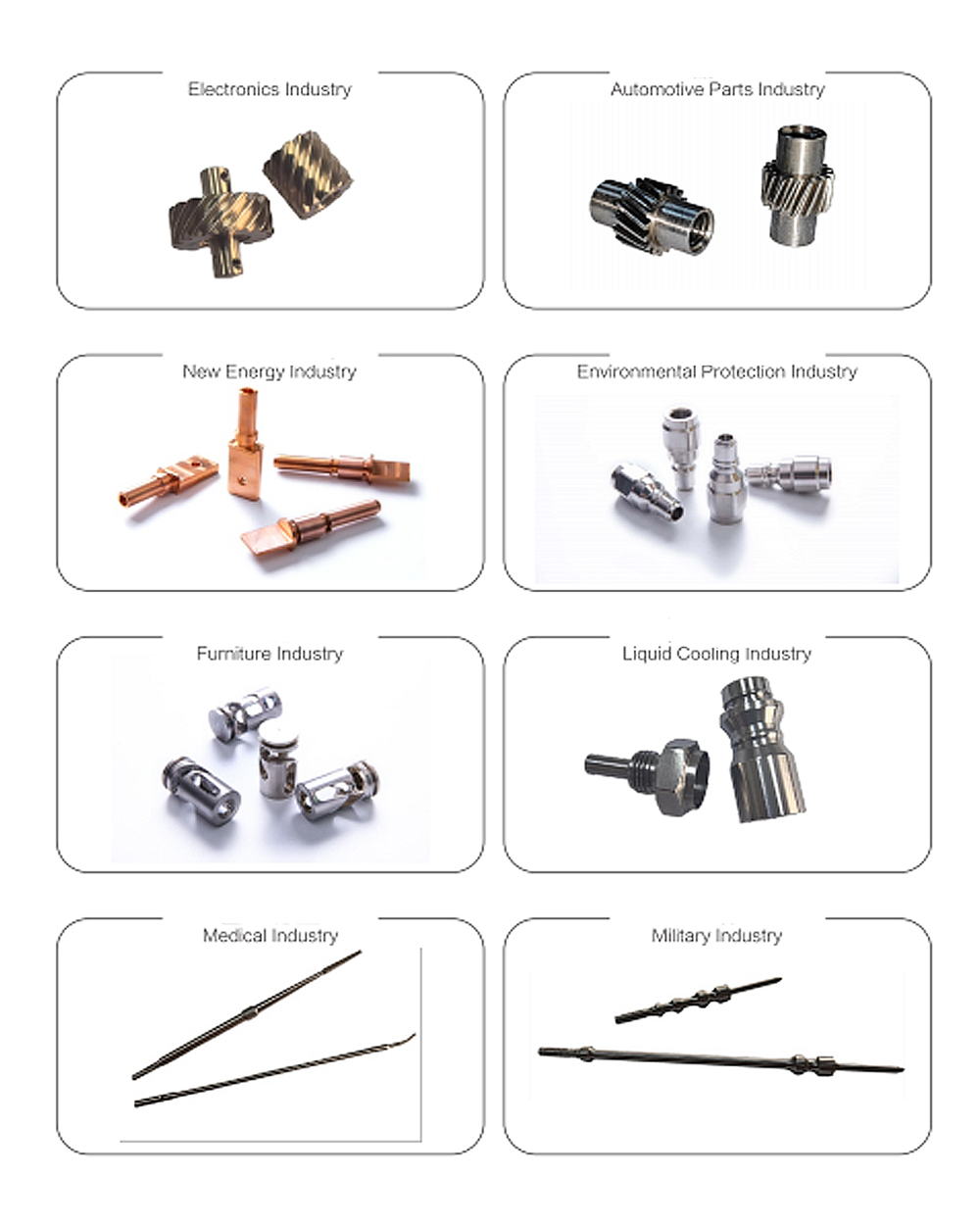

A svájci megmunkálási technológiát széles körben használják azokban az iparágakban, ahol a kisméretű, nagy pontosságú alkatrészek következetes gyártását igénylik.
A gyakori ágazatok a következők:
orvosi berendezések gyártása
elektronika és csatlakozók
autóipari precíziós alkatrészek
űrrepülési műszerek
ipari automatizálási alkatrészek
A gyártók ezen iparágakban nagyra értékelik a svájci megmunkálást, amiért képes megőrizni a pontosságot a hosszú gyártási folyamatok során.
A TAICHUANG ipari berendezési megoldásokat kínál a precíziós gyártási igények támogatására. A TAICHUANG által szállított 3 Axis Swiss Type esztergagépeket olyan gyártók választják ki, akik megbízható megmunkáló platformokat keresnek a kisalkatrészek gyártásához.
professzionális berendezések szállítása a precíziós ipar számára
megmunkálási megoldások kis átmérőjű alkatrészekhez
stabil sorozatgyártásra alkalmas gépek
a globális gyártási piacokat kiszolgáló ipari berendezések
A TAICHUANG a hatékony és megbízható precíziós megmunkálási folyamatok támogatására összpontosít praktikus berendezési megoldásokon keresztül.
Mire használnak főként egy 3 tengelyes svájci típusú esztergagépet?
A háromtengelyes svájci típusú esztergagépet elsősorban kis precíziós alkatrészek esztergálására használják, amelyek stabil megmunkálást és egyenletes méretpontosságot igényelnek.
Miben különbözik a svájci megmunkálás a hagyományos esztergálástól?
A svájci megmunkálás csúszó fejtartót és vezetőperselyt használ, amely a munkadarabot nagyon közel támasztja a vágószerszámhoz, javítva a stabilitást karcsú alkatrészek megmunkálásakor.
A 3 tengelyes svájci típusú eszterga alkalmas összetett alkatrészekhez?
Ez a konfiguráció a leginkább esztergálást igénylő alkatrészekhez a legalkalmasabb. A bonyolultabb alkatrészekhez további tengelyekre lehet szükség.
Milyen anyagokat lehet megmunkálni ezen a gépen?
A svájci típusú esztergagépek az anyagok széles skáláját képesek feldolgozni, beleértve a rozsdamentes acélt, szénacélt, sárgarézt, alumíniumot és titánötvözeteket.
Miért választják a gyártók a svájci típusú esztergagépeket kis alkatrészekhez?
A svájci megmunkálási technológia kiváló stabilitást és pontosságot biztosít kisméretű alkatrészek nagy mennyiségben történő előállítása során.
