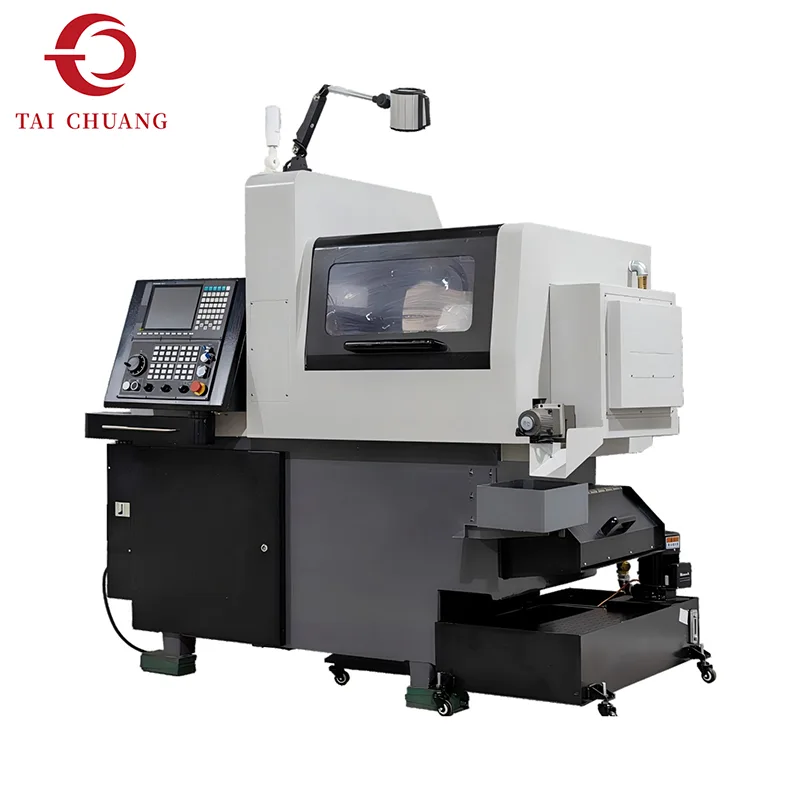

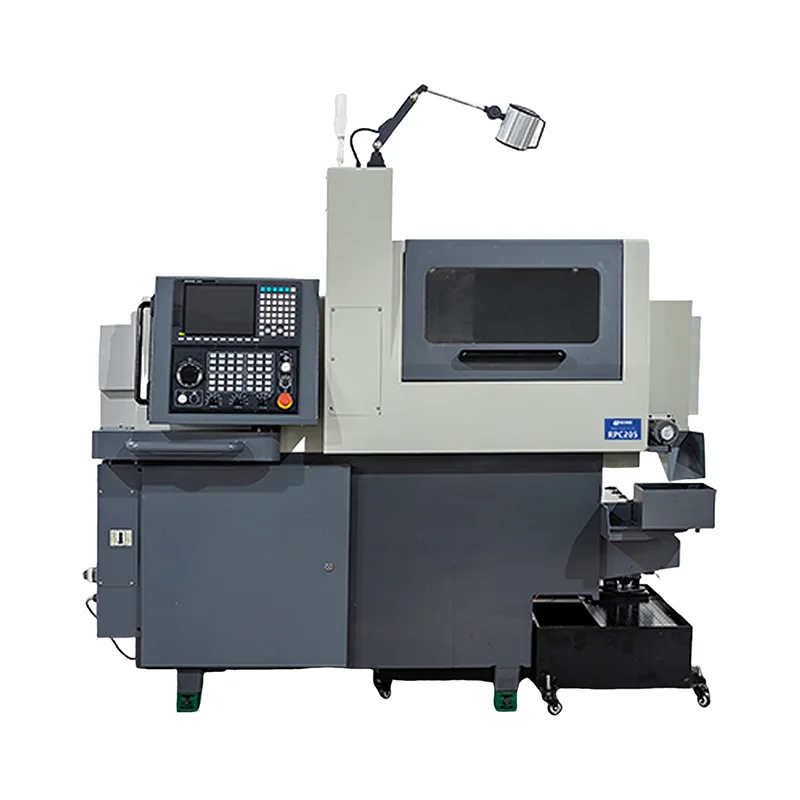

A modern precíziós gyártás egyre inkább olyan gépeket igényel, amelyek képesek többszörös megmunkálási műveletek elvégzésére a munkadarab ismételt áthelyezése nélkül. A 6 Axis Swiss Type Eszterga megfelel ennek a követelménynek azáltal, hogy integrálja a fejlett mozgásvezérlést a svájci típusú megmunkálási technológia szerkezeti stabilitásával.

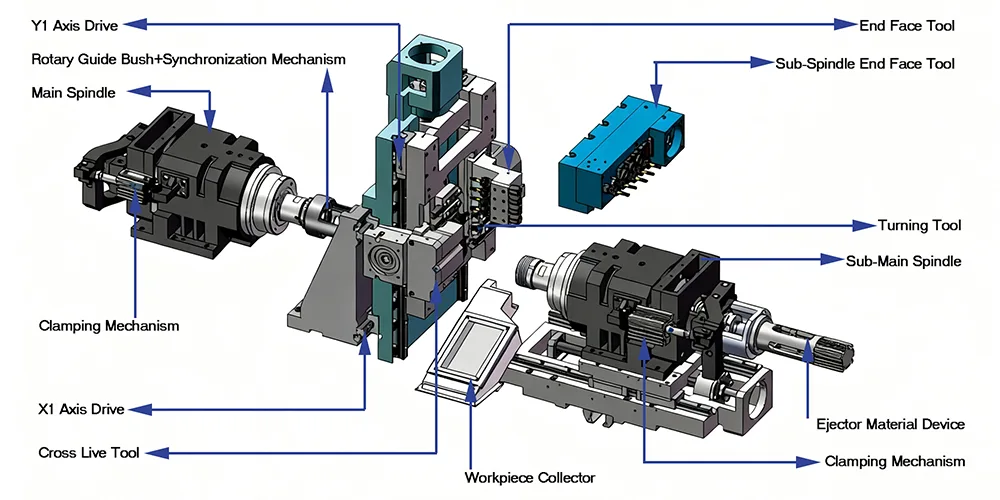

A gép csúszófejes kialakítást és vezetőpersely-támasztással kombinál, lehetővé téve, hogy a munkadarab szilárdan stabil maradjon a vágás során. Ez a konfiguráció különösen hatékony hosszú, karcsú alkatrészek megmunkálásakor, amelyek a hagyományos esztergarendszerekben általában hajlamosak lennének vibrációra vagy hajlításra.
Az alsó tengelyű svájci gépekhez képest a hattengelyes konfiguráció növeli a megmunkálási rugalmasságot. A kiegészítő mozgásvezérlés lehetővé teszi az egyidejű műveletek, például keresztfúrás, horonymarás, kontúresztergálás és menetformálás összehangolt sorrendben történő végrehajtását. Ez a kibővített képesség jelentősen csökkenti a ciklusidőt, miközben javítja az általános termelési hatékonyságot.
A TAICHUANG ezt a svájci típusú esztergagépet olyan gyártóknak szállítja, akik olyan magasan integrált megmunkálási rendszereket keresnek, amelyek képesek támogatni az igényes precíziós alkatrészgyártást.
| Tétel | RPC-126 | RPC-126A | RPC-126B | |
| Utazási és furatátmérő | A fő/alorsó maximális munkasebessége (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| A fő-/alorsó maximális elforgatási átmérője (mm) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| Minimális felosztási szám | Folyamatos indexelés | Folyamatos indexelés | Folyamatos indexelés | |
| Fő/alorsó furat átmérője (mm) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| Főorsó | Az OD esztergaszerszám specifikációi és mennyisége | |||
| Kültéri esztergaszerszám mennyisége (db) | 5 Esztergaszerszám | 5 Esztergaszerszám | 12 Esztergaszerszám | |
| Kültéri esztergaszerszám cápaméret (mm) | 12×12 | 12×12 | 12×12 | |
| A véglap fix szerszámmennyisége (db) | 4 × Φ20 kerek lyuk (ER11) | 2×Φ20 kerek lyuk (ER11) | / | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | / | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | / | |
| Véglap elektromos meghajtású szerszámok mennyisége (db) | / | ER11×3 | / | |
| Max fúrási átmérő (mm) | / | Φ5 | / | |
| Maximális menetfúró átmérő (mm) | / | M4 | / | |
| Max sebesség (rpm) | / | 5000 | / | |
| Keresztmotoros (élő) szerszámok mennyisége (db) | ER11×2 add hozzá az ER16×2-t | ER11×2 add hozzá az ER16×2-t | / | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | / | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | / | |
| Max sebesség (rpm) | 5000 | 5000 | / | |
| Maximális fűrészlap marási átmérő (keresztfelület) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Vezetőpersely mód/Non-Vezetőpersely mód | ||||
| Alorsó | Véglap elektromos meghajtású szerszámok mennyisége (db) | 3 × Φ20 Kerek lyuk (ER11) | 3 × Φ20 Kerek lyuk (ER11) | 3 × Φ20 Kerek lyuk (ER11) |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | Φ9 | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | M8 | |
| Véglap elektromos meghajtású szerszámok mennyisége (db) | ER11×3 | ER11×3 | ER11×3 | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | Φ9 | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | M8 | |
| Max sebesség (rpm) | 6500 | 6500 | 6500 | |
| Keresztmotoros (élő) szerszámok mennyisége (db) | ER11×3 | ER11×3 | ER11×3 | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | Φ9 | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | M8 | |
| Max sebesség (rpm) | 6500 | 6500 | 6500 | |
| Egyéb paraméterek | Egyéb paraméterek | |||
| Fő/alorsó motor (kw) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Főorsó keresztirányú motoros hajtású szerszámmotor (kw) | 1 | 1 | / | |
| Főorsó végfelülete Meghajtású szerszámmotor (kw) | / | / | ||
| 0.4 | ||||
| Alorsó keresztirányú, motoros hajtású szerszámmotor (kw) | 1 | 1 | 1 | |
| Szervomotorok (X1, Z1, Y1, X2, Z2) (kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Szervomotor (Y2) (kw) | 1 | 1 | 1 | |
| Kenőszivattyú-motor (kw) | 0.1 | 0.1 | 0.1 | |
| Hűtőfolyadék szivattyú motor (kw) | 0.35 | 0.35 | 0.35 | |
| Gyors adagolási sebesség (gyári beállítás) (m/perc) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Hűtőfolyadék tartály térfogata (L) | 200 | 200 | 200 | |
| Kenőegység kapacitása (L) | 3 | 3 | 3 | |
| Középső magasság (mm) | 1050 | 1050 | 1050 | |
| Méretek (hosszúság × szélesség × magasság) (mm) (a csomagolás mérete 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Gép súlya (kg) | 2500 | 2500 | 2500 | |
| Gép teljesítmény (kw) | 13 | 13.5 | 12 | |

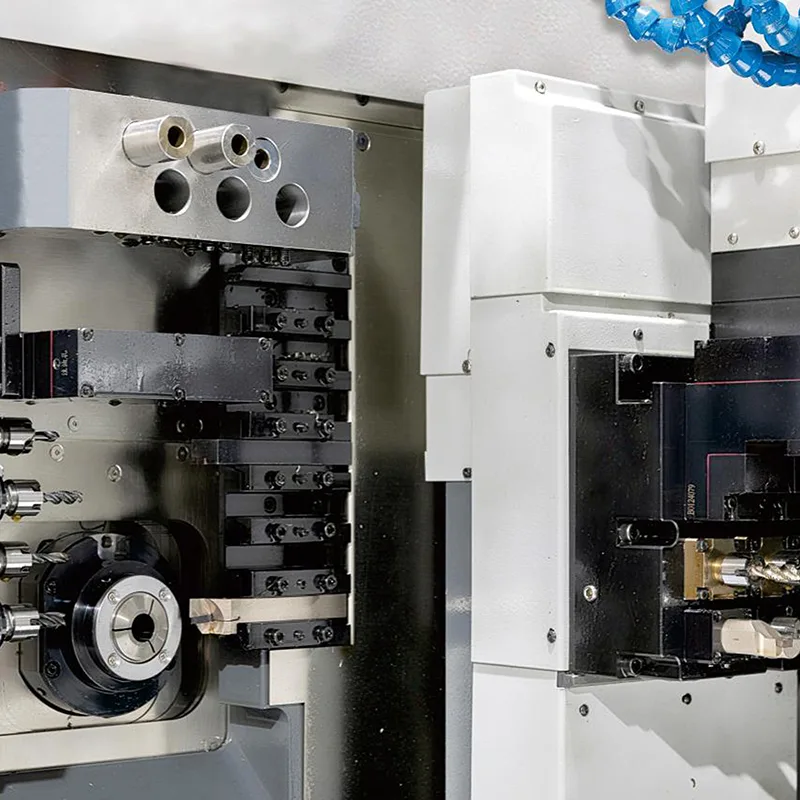

A hattengelyes szerkezet bonyolultabb szerszámmozgási pályákat tesz lehetővé, és fejlett megmunkálási stratégiákat tesz lehetővé bonyolult alkatrészgeometriákhoz.
Eszterga, marás, fúrás és menetvágás egy folyamatos megmunkálási ciklusban végezhető el.
A vezetőpersely stabilizálja a munkadarabot a vágási zóna közelében, csökkenti a vibrációt és javítja a megmunkálási pontosságot.
A 6 tengelyes svájci típusú esztergagépeket kis precíziós alkatrészek hatékony előállítására tervezték, viszonylag kompakt gépterületen belül.
A többtengelyes megmunkálás lehetővé teszi több folyamat elvégzését anélkül, hogy az alkatrészeket a gépek között át kellene vinni.
Az összetett komponens jellemzők összehangolt tengelymozgással megmunkálhatók.
A stabil vágási feltételek segítenek fenntartani a szigorú tűréskövetelményeket a hosszú gyártási folyamatok során.
A több művelet egyetlen megmunkálási ciklusban történő kombinálása elősegíti a gyorsabb áteresztőképességet a precíziós alkatrészgyártásban.
A 6 tengelyes svájci típusú esztergagépet széles körben használják olyan iparágakban, ahol összetett kis alkatrészek precíziós megmunkálása szükséges.
A gyakori alkalmazások a következők:
orvosi implantátum alkatrészek
precíziós elektronikus csatlakozók

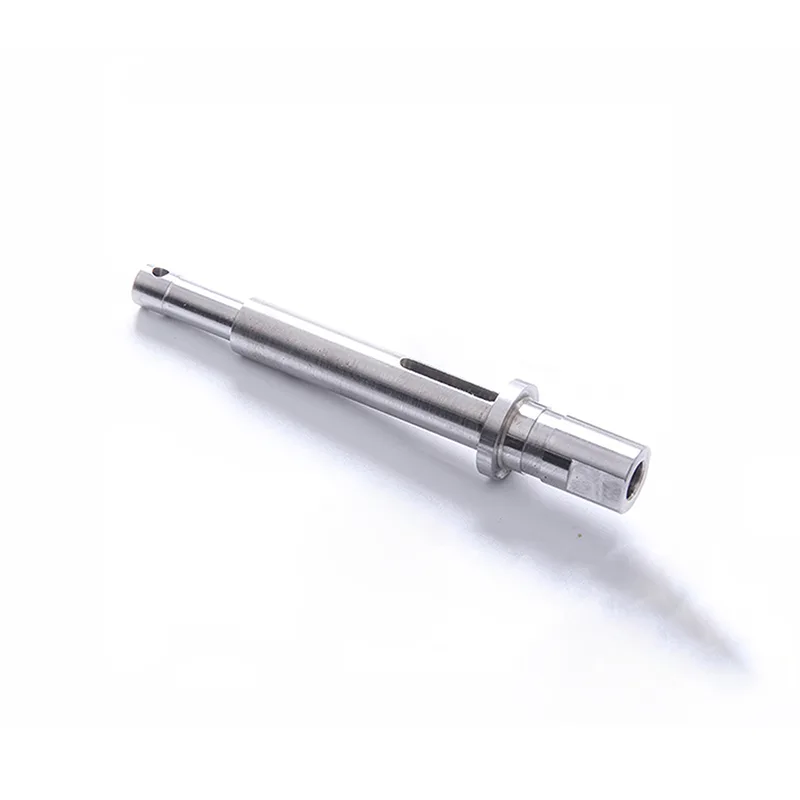

miniatűr tengelyek és csapok
nagy pontosságú autóalkatrészek
repüléstechnikai műszerelemek
óra és mikromechanikai alkatrészek
A nagy értékű precíziós alkatrészeket gyártó gyártók gyakran a svájci megmunkálási technológiára hagyatkoznak annak stabilitása és pontossága érdekében.
A TAICHUANG számos ipari berendezés-megoldást kínál a globális feldolgozóipar számára. A TAICHUANG által szállított svájci típusú esztergarendszerek a precíziós megmunkálási követelmények támogatására összpontosítanak különböző ágazatokban.
A legfontosabb előnyök közé tartozik:
precíziós gyártáshoz szükséges professzionális berendezések szállítása
kis alkatrészek megmunkálására alkalmas megoldások
nagy pontosságú gyártást támogató berendezések
globális ipari alkalmazási tapasztalat
A TAICHUANG célja, hogy megbízható ipari berendezések megoldásai révén segítse a gyártókat a megmunkálási képességek javításában.
Mi az előnye a 6 tengelyes svájci típusú esztergagépnek a kevesebb tengelyű géphez képest?
A hattengelyes rendszer további szerszámmozgatási képességet biztosít, lehetővé téve a bonyolultabb megmunkálási műveletek egyetlen ciklusban történő végrehajtását.
Milyen típusú alkatrészeket gyártanak jellemzően svájci típusú esztergagépeken?
A svájci típusú esztergagépeket általában kis precíziós alkatrészekhez, például csapokhoz, csatlakozókhoz, tengelyekhez és miniatűr rögzítőkhöz használják.
Miért fontos a vezetőpersely a svájci megmunkálásban?
A vezetőpersely nagyon közel támasztja a munkadarabot a vágószerszámhoz, ami segít megőrizni a merevséget karcsú alkatrészek megmunkálásakor.
Támogathatja-e a gép a folyamatos termelést?
Igen. A svájci típusú esztergagépeket általában nagy volumenű precíziós gyártáshoz használják, ahol stabil megmunkálási teljesítményre van szükség.
Mely iparágak profitálnak leginkább a svájci típusú megmunkálásból?
Az olyan iparágak, mint az orvosi eszközök, az elektronika, a repülőgépipar és a precíziós autóalkatrészek, gyakran alkalmazzák a svájci megmunkálási technológiát.
