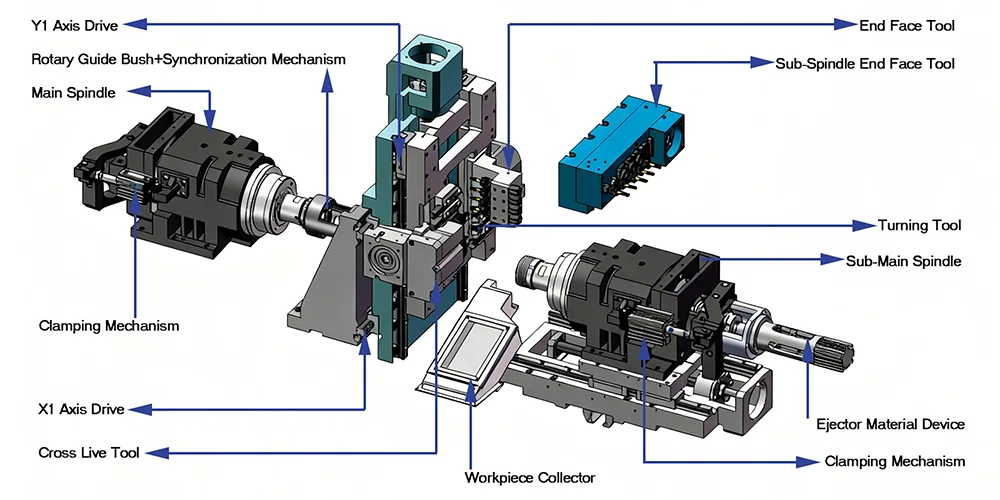

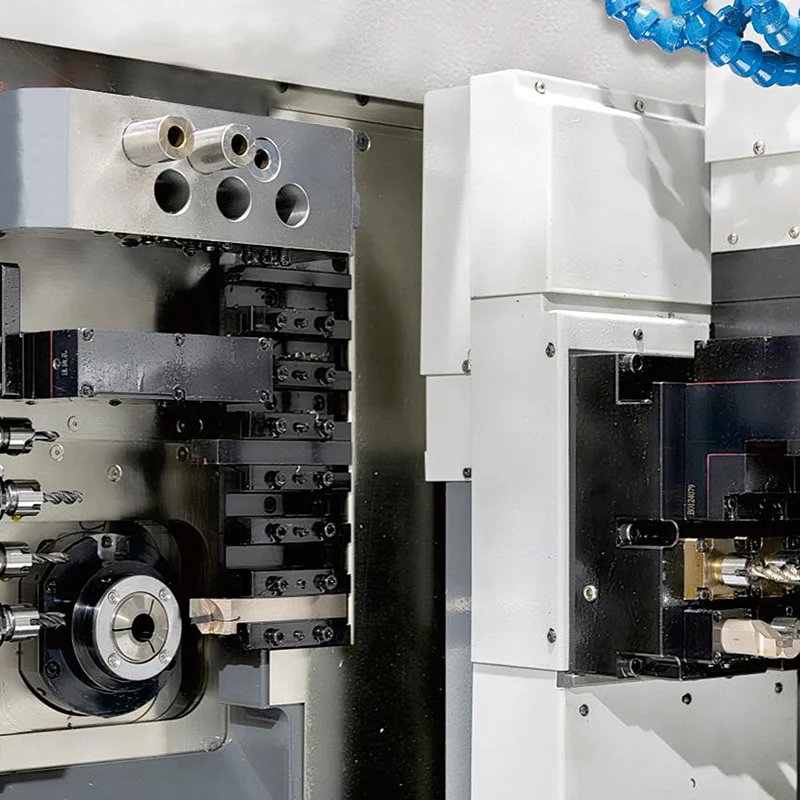

A nagy pontosságú alkatrészgyártáshoz gyakran olyan megmunkáló berendezésekre van szükség, amelyek képesek az összetett geometriák kezelésére, miközben megőrzik a kiváló méretstabilitást. Az 5 Axis Swiss Type Eszterga ezeket a követelményeket a csúszó fejtartó architektúra és a fejlett többtengelyes mozgásvezérlés kombinációjával elégíti ki.
A hagyományos esztergaközpontoktól eltérően a svájci típusú esztergagépek a munkadarabot a vágási zóna közelében egy vezetőpersely segítségével támasztják alá. Ez a kialakítás jelentősen javítja a merevséget a megmunkálás során, különösen hosszú és karcsú alkatrészek megmunkálásakor. Ennek eredményeként a vibráció és az elhajlás minimálisra csökken, ami nagyobb pontosságot és jobb felületminőséget tesz lehetővé.
Az öt vezérelt tengely integrációja lehetővé teszi több megmunkálási művelet végrehajtását egyetlen gyártási ciklus alatt. Az esztergálás, a keresztfúrás, a horonymarás és a menetvágás egymás után is elvégezhető anélkül, hogy a munkadarabot eltávolítanánk a gépről. Ez a képesség segít csökkenteni a másodlagos műveleteket és növeli a termelés hatékonyságát.

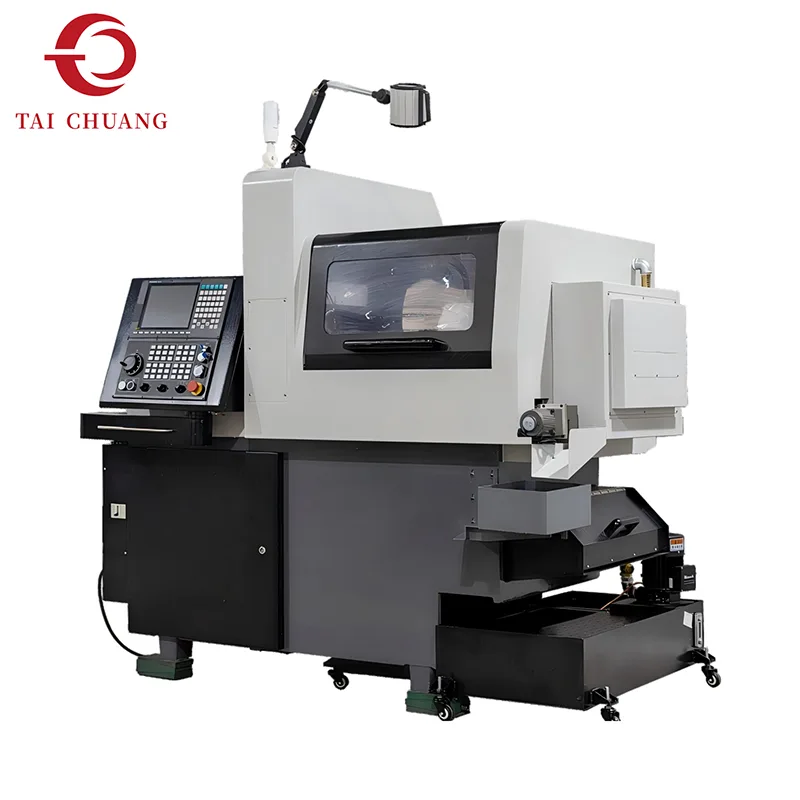

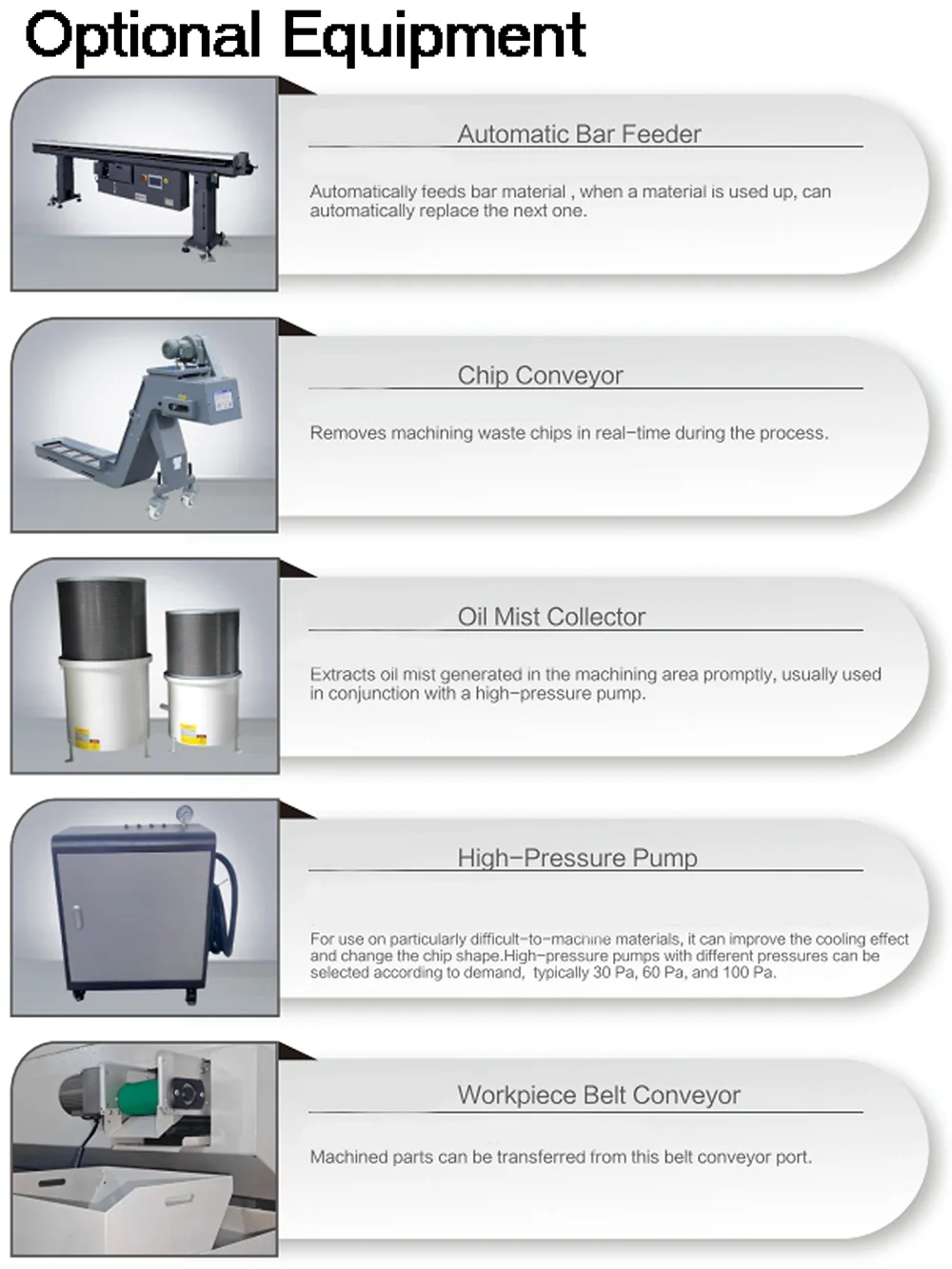

A TAICHUANG ezt a svájci típusú eszterga megoldást kínálja a precíziós alkatrészgyártással foglalkozó gyártók számára, különösen ott, ahol a kis átmérők és a szűk tűrések kritikusak.
| Tétel | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Utazási és furatátmérő | A fő/alorsó maximális munkasebessége (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| A fő-/alorsó maximális elforgatási átmérője (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Minimális felosztási szám | Folyamatos indexelés | Folyamatos indexelés | Folyamatos indexelés | |
| Fő/alorsó furat átmérője (mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Főorsó | Az OD esztergaszerszám specifikációi és mennyisége | |||
| Kültéri esztergaszerszám mennyisége (db) | 5 Esztergaszerszám | 5 Esztergaszerszám | 12 Esztergaszerszám | |
| Kültéri esztergaszerszám cápaméret (mm) | 12×12 | 12×12 | 12×12 | |
| A véglap fix szerszámmennyisége (db) | 4 × Φ20 kerek lyuk (ER11) | 2×Φ20 kerek lyuk (ER11) | / | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | / | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | / | |
| Véglap elektromos meghajtású szerszámok mennyisége (db) | / | ER11×3 | / | |
| Max fúrási átmérő (mm) | / | Φ5 | / | |
| Maximális menetfúró átmérő (mm) | / | M4 | / | |
| Max sebesség (rpm) | / | 5000 | / | |
| Keresztmotoros (élő) szerszámok mennyisége (db) | ER11×2 add hozzá az ER16×2-t | ER11×2 add hozzá az ER16×2-t | / | |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | / | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | / | |
| Max sebesség (rpm) | 5000 | 5000 | / | |
| Maximális fűrészlap marási átmérő (keresztfelület) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Vezetőpersely mód/Non-Vezetőpersely mód | ||||
| Alorsó | Véglap elektromos meghajtású szerszámok mennyisége (db) | 6 × Φ20 Kerek lyuk (ER11) | 6 × Φ20 Kerek lyuk (ER11) | 6 × Φ20 Kerek lyuk (ER11) |
| Max fúrási átmérő (mm) | Φ9 | Φ9 | Φ9 | |
| Maximális menetfúró átmérő (mm) | M8 | M8 | M8 | |
| Véglap elektromos meghajtású szerszámok mennyisége (db) | / | / | / | |
| Max fúrási átmérő (mm) | / | / | / | |
| Maximális menetfúró átmérő (mm) | / | / | / | |
| Max sebesség (rpm) | / | / | / | |
| Keresztmotoros (élő) szerszámok mennyisége (db) | / | / | / | |
| Max fúrási átmérő (mm) | / | / | / | |
| Maximális menetfúró átmérő (mm) | / | / | / | |
| Max sebesség (rpm) | / | / | / | |
| Egyéb paraméterek | Egyéb paraméterek | |||
| Fő/alorsó motor (kw) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Főorsó keresztirányú motoros hajtású szerszámmotor (kw) | 1 | 1 | / | |
| Főorsó végfelülete Meghajtású szerszámmotor (kw) | / | / | ||
| 0.4 | ||||
| Alorsó keresztirányú, motoros hajtású szerszámmotor (kw) | 1 | 1 | / | |
| Szervomotorok (X1, Z1, Y1, X2, Z2) (kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Szervomotor (Y2) (kw) | / | / | / | |
| Kenőszivattyú-motor (kw) | 0.1 | 0.1 | 0.1 | |
| Hűtőfolyadék szivattyú motor (kw) | 0.35 | 0.35 | 0.35 | |
| Gyors adagolási sebesség (gyári beállítás) (m/perc) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Hűtőfolyadék tartály térfogata (L) | 200 | 200 | 200 | |
| Kenőegység kapacitása (L) | 3 | 3 | 3 | |
| Középső magasság (mm) | 1050 | 1050 | 1050 | |
| Méretek (hosszúság × szélesség × magasság) (mm) (a csomagolás mérete 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Gép súlya (kg) | 2500 | 2500 | 2500 | |
| Gép teljesítmény (kw) | 11 | 11.5 | 10 | |
Az öttengelyes mozgásvezérlés lehetővé teszi összetett alkatrészgeometriák hatékony feldolgozását egy gépi cikluson belül.
A munkadarab axiálisan mozog, miközben egy vezetőpersely támasztja alá, ami nagy merevséget biztosít a karcsú alkatrészek számára.
Több megmunkálási folyamat is elvégezhető anélkül, hogy a munkadarabot további gépekre kellene átvinni.
Szigorú méretszabályozást igénylő kis átmérőjű alkatrészek megmunkálására optimalizálva.
A vezetőpersely-támasz segít megőrizni a merevséget a hosszú és vékony alkatrészek megmunkálásakor.
A többtengelyes funkcionalitás lehetővé teszi az összetett összetevők kevesebb beállítással történő elkészítését.
A stabil vágási feltételek hozzájárulnak a jobb felületminőséghez és a méretkonzisztenciához.
A több megmunkálási lépés egyetlen folyamatban való kombinálása csökkenti a teljes gyártási időt.

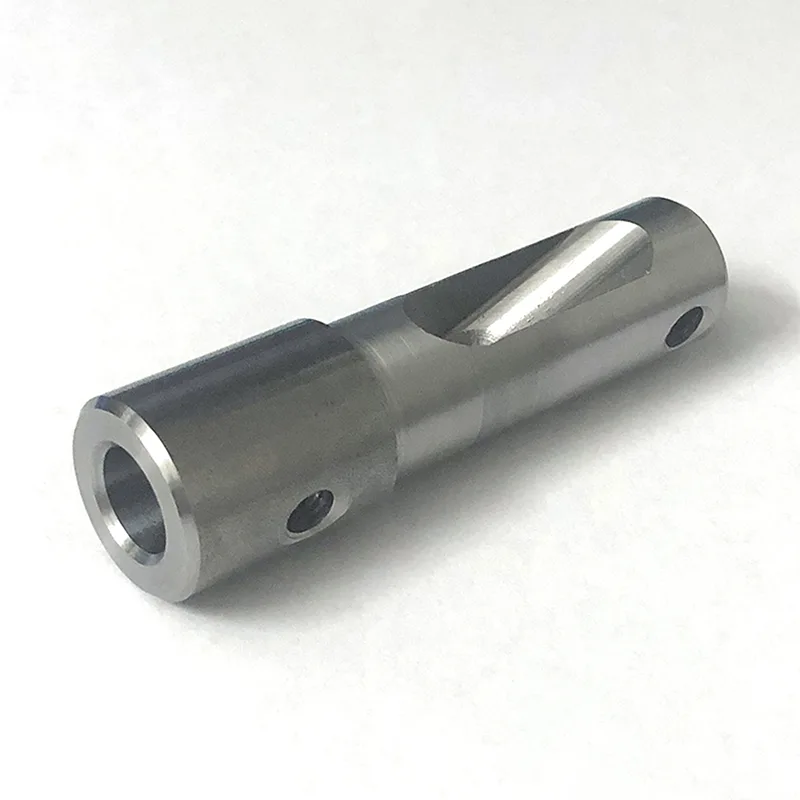

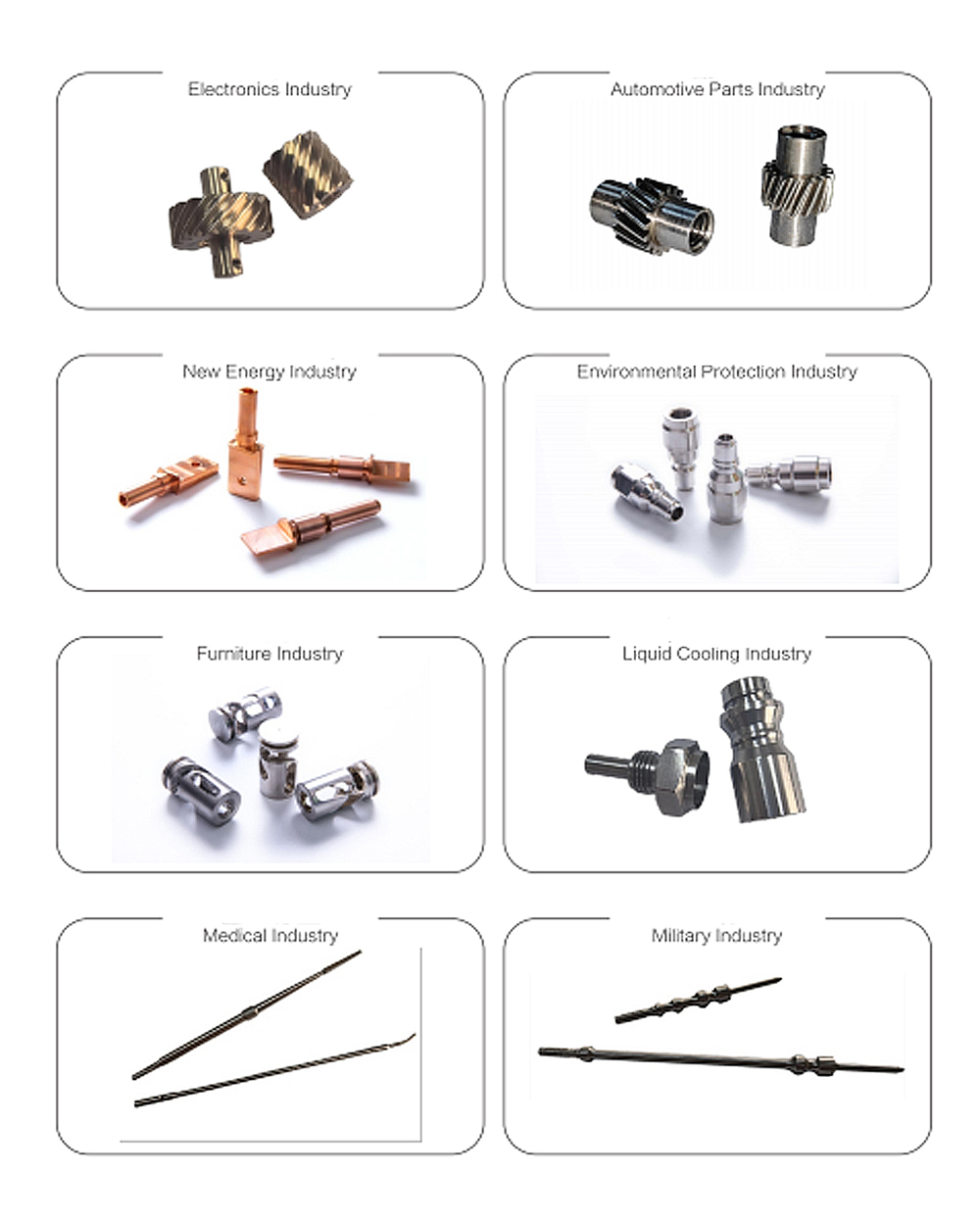

Az 5 tengelyes svájci típusú esztergagépet általában olyan precíziós alkatrészek gyártására használják, mint például:
orvosi műszerek alkatrészei
elektronikus csatlakozók
precíziós tengelyek
miniatűr kötőelemek
repülőgép-alkatrészek
autóipari érzékelő alkatrészek
A svájci típusú megmunkálást gyakran alkalmazó iparágak a következők:
orvostechnikai eszközök gyártása
repülőgép-alkatrészek gyártása
elektronikai és félvezető berendezések
precíziós műszerek
autóipari rendszerek
1. kérdés: Mi különbözteti meg a svájci típusú esztergagépet a hagyományos CNC esztergagépektől?
A svájci típusú eszterga egy csúszó fejtartót és vezetőperselyt használ a munkadarab megtámasztására a vágási terület közelében. Ez javítja a stabilitást hosszú, karcsú alkatrészek megmunkálásakor.
Q2: Milyen típusú anyagokat lehet feldolgozni ezen a gépen?
A gyakori anyagok közé tartozik a rozsdamentes acél, a szénacél, az alumíniumötvözetek, a sárgaréz, a titán és a precíziós alkatrészekben használt különféle mérnöki fémek.
Q3: Miért válasszon 5 tengelyes svájci típusú esztergagépet?
Az öttengelyes képesség lehetővé teszi összetettebb megmunkálási műveletek egyetlen beállításban történő végrehajtását, javítva a termelékenységet és csökkentve az alkatrészkezelést.
Q4: A gép alkalmas tömeggyártásra?
Igen. A svájci típusú esztergagépeket széles körben használják kis precíziós alkatrészek nagy volumenű gyártására.
