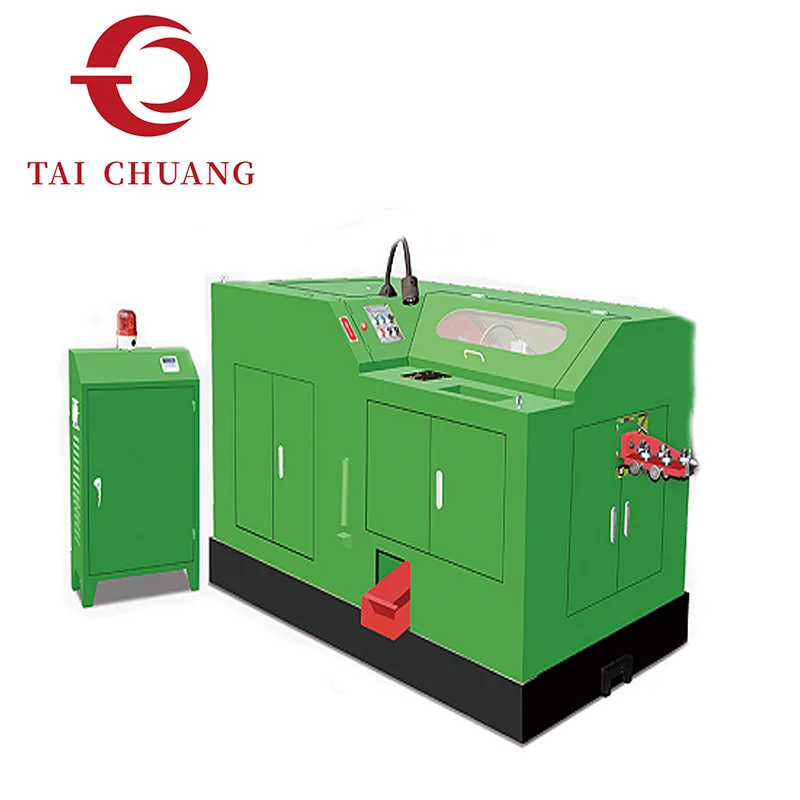

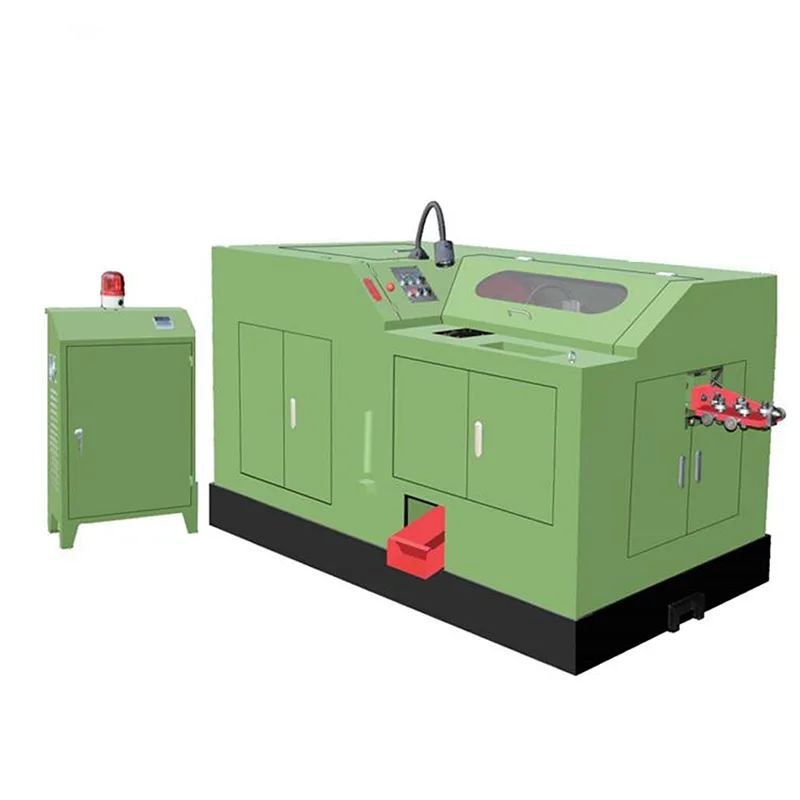

A bonyolult, többlépcsős alakításhoz tervezett 3-Die 6-Blow Cold Heading Machine hat egymás utáni ütéssel három szerszám között növeli az alakváltozási képességet. Ez a konfiguráció progresszív anyagszabályozást tesz lehetővé, lehetővé téve bonyolult fejformák, hosszabb fej alatti átmenetek és igényes mérettűrések elérését egyetlen folyamatos ciklusban.
A TAICHUANG ezt a hidegfejes megoldást kínálja azon gyártók számára, akik olyan tervezett rögzítőelemeket gyártanak, amelyek fejlett alakítási logikát, stabil anyagáramlást és állandó ismételhetőséget igényelnek nagy gyártási terhelés mellett. A rendszert precíziós hajtású rögzítősorokhoz fejlesztették ki, ahol a formázási sorrend szabályozása közvetlenül befolyásolja a későbbi menetvágást, a hőkezelést és az összeszerelés minőségét.
|
Modell |
Max. Üres átmérő/mm |
Max. Üres hossz/mm |
Löket/mm |
Kapacitás/db/perc |
Fő szerszám átmérő/mm |
Levágási szerszám átmérő/mm |
Lyukasztószerszám átmérő/mm |
|
YH3615 |
Φ6.5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Modell |
Vágóméret/mm |
Főmotor teljesítmény/kw |
Térfogat (H*Sz*H)/m |
Súly/kg |
|
YH3615 |
10*32*75 |
6-os szint -4kw |
2,50*1,60*1,50 |
4000 |
|
YH3620 |
12*30*85 |
6-os szint -7,5kw |
2,80*1,90*1,90 |
5500 |
|
YH3625 |
14*45*105 |
6-os szint -18,5kw |
4,37*2,07*1,98 |
8600 |
A 3-Die-s 6-Blow Cold Heading Machine szerkezete a deformációt szabályozott mikroszakaszokra osztja fel, ahelyett, hogy kevesebb nehéz ütéssel kényszerítené az anyagot.
A fő formázási jellemzők a következők:
Progresszív térfogat-újraelosztás hat hatásfokozat között
Csökkentett ütésenkénti alakítási feszültség
Továbbfejlesztett száláramlási igazítás a fejszerkezeten belül
Továbbfejlesztett méretkonzisztencia összetett geometriákhoz
Ez a fokozatos formázási logika támogatja:
Nagy fej-szár arányok
Mély mélyedések
Többlépcsős fejprofilok
Precíz vállátmenetek
A további ütések javítják az irányíthatóságot, különösen azoknál az alkatrészeknél, ahol a szimmetria és a koncentrikusság kritikus.
Nagyobb alakítási rugalmasság a fejlett csavarkonstrukciókhoz
Stabil méret-ismételhetőség hosszú gyártási folyamatok során
Jobb anyagfelhasználás a szabályozott deformáció révén
Csökkentett repedésveszély a nagy szilárdságú anyagokban
Kiegyensúlyozott alakító terheléseloszlás a jobb szerszámélettartam érdekében
A gépet a nagy mennyiségű rögzítőelem-gyártási környezetbe való integrálásra tervezték, ahol a gyártás folytonossága és az alkatrész stabilitása elengedhetetlen.

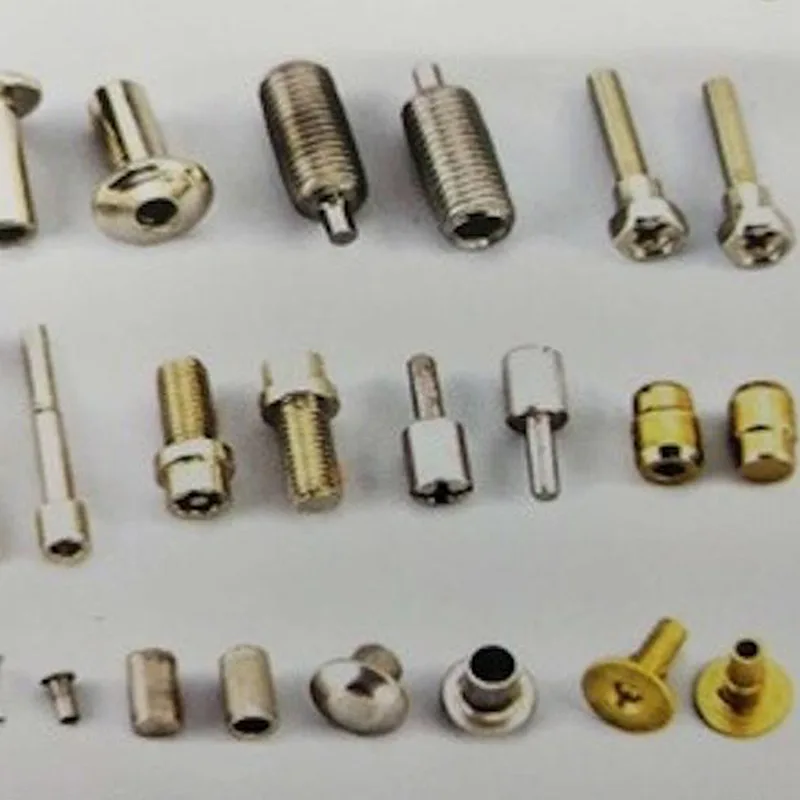

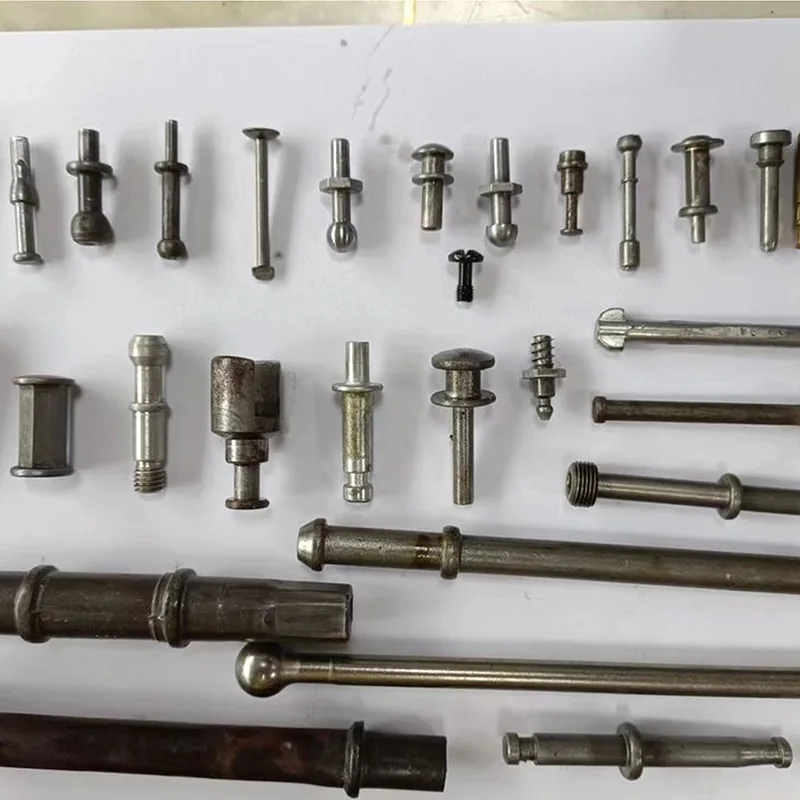

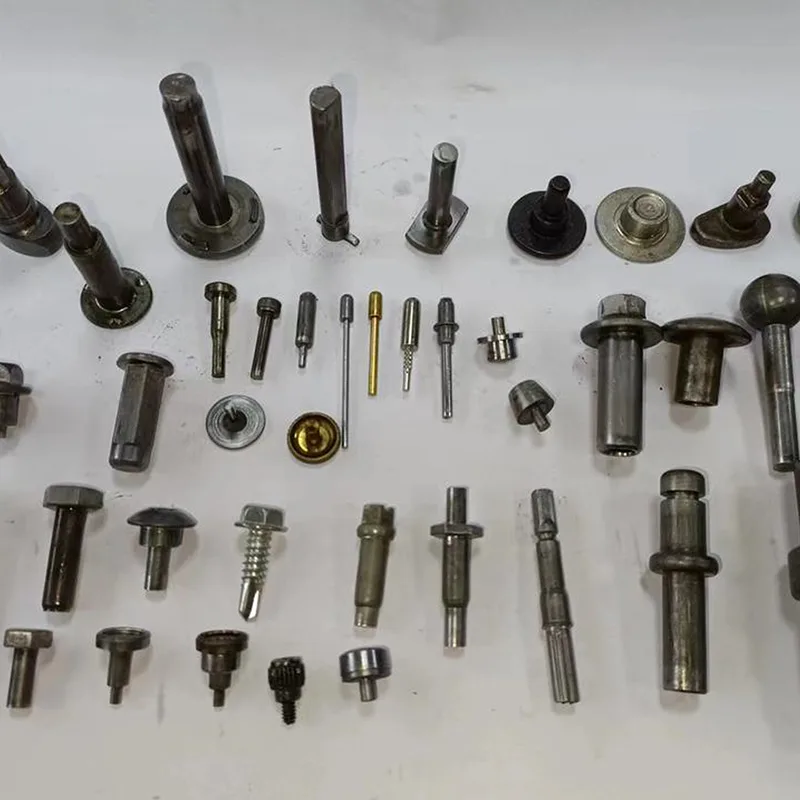

Gyártásra alkalmas:
Autóipari szerkezeti csavarok
Nagy teherbírású gépek rögzítőelemei
Karimás csavarok mély bemélyedésekkel
Nagy szilárdságú ipari csavarok
Egyedi tervezésű többlépcsős rögzítőelemek
A 3-Die 6-Blow Cold Heading Machine támogatja a szénacélt, az ötvözött acélt és a kiválasztott rozsdamentes acélminőségeket az anyag-előkészítéstől és az alakítási paraméterektől függően.
A 3-Die 6-Blow konfigurációt általában akkor választják ki, ha:
A termék geometriája nem érhető el 3 fúvós rendszerekkel
Az anyag szilárdsága növeli a formázás összetettségét
A fej geometriája fokozatos alakítást igényel
Szoros koncentrikusság és méretstabilitás szükséges
A későbbi feldolgozás egyenletes előmenet-formázási minőséget igényel
Ez a rendszer áthidalja a szakadékot a középszintű többfúvós gépek és a magasan specializált, nagyméretű hidegfejezési vonalak között.
1. kérdés: Mi az előnye a 6 ütésnek a 3 ütéshez képest?
Hat ütés lehetővé teszi az anyagáramlás finomabb szabályozását, csökkentve a szakaszonkénti alakítási feszültséget és javítva a geometria pontosságát.
2. kérdés: Hogyan befolyásolja ez a halálozást?
A deformáció hat ütés között történő elosztása csökkenti az ütési csúcsfeszültséget, ami megfelelő működési feltételek mellett javíthatja a szerszám élettartamát.
3. kérdés: Ezt a konfigurációt nagy volumenű gyártásra tervezték?
Igen. Folyamatos ipari termelési környezetekhez tervezték, amelyek méretstabilitást és folyamatbiztonságot igényelnek.
