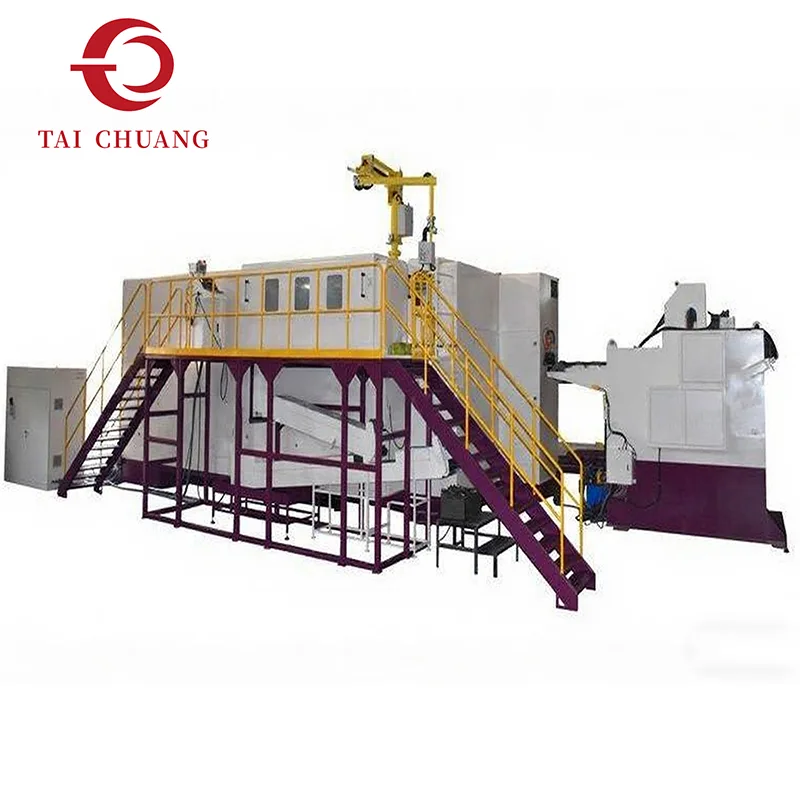

Az 5 állomásos alkatrész hidegfejezési gépét olyan összetett fémalkatrészek alakítására tervezték, amelyek meghaladja az alapvető 2 vagy 3 állomásos rendszerek képességeit. Azáltal, hogy a deformációt öt független alakítási fokozat között osztja el, ez a többállomásos hidegfejes gép szabályozott anyagáramlást és jobb geometriai megismételhetőséget biztosít.
Professzionális hidegfejű gép beszállítóként a TAICHUANG olyan ipari hidegfejű berendezések építésére összpontosít, amelyek egyensúlyban tartják a formázási pontosságot, a gép tartósságát és a hosszú távú gyártási stabilitást. Ez a modell autóalkatrészeket, ipari alkatrészeket és tervezett fémszerelvényeket gyártó gyártók számára alkalmas.
|
Modell |
Egység |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
Kovácsoló állomás |
Nem. |
5 |
5 |
5 |
5 |
5 |
|
Kovácsoló erő |
kg |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Max vágási átm |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Max vágási hossz |
mm |
100 |
110 |
140 |
190 |
450 |
|
Sebesség tartomány |
db/perc |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
P.K.O Stroke |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
Főcsúszdázás |
mm |
136 |
140 |
190 |
270 |
280 |
|
Fő motor |
kw |
15 |
22 |
30 |
37 |
45 |
|
Levágott szerszámméret |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
Lyukasztószerszám mérete |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
|
Fő szerszám mérete |
mm |
Φ50*110L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
Halk szurok |
mm |
60 |
80 |
94 |
110 |
110 |
|
A gép mérete (L*"W"*H) |
cm |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Emelési referenciasúly |
Tonna |
11 |
15 |
19 |
31 |
55 |
|
Normál csavarméret |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Nyersdarab szárának hossza |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Modell |
Egység |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
Kovácsoló állomás |
Nem. |
5 |
5 |
5 |
5 |
5 |
|
Kovácsoló erő |
kg |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Max vágási átm |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Max vágási hossz |
mm |
190 |
240 |
360 |
380 |
420 |
|
Sebesség tartomány |
db/perc |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
P.K.O Stroke |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
Főcsúszdázás |
mm |
274 |
346 |
496 |
510 |
580 |
|
Fő motor |
kw |
55 |
75 |
75 |
110 |
132 |
|
Levágott szerszámméret |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
Lyukasztószerszám mérete |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
Fő szerszám mérete |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
Halk szurok |
mm |
129 |
140 |
140 |
160 |
180 |
|
A gép mérete (L*"W"*H) |
cm |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Emelési referenciasúly |
Tonna |
50 |
75 |
95 |
140 |
200 |
|
Normál csavarméret |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Nyersdarab szárának hossza |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
Öt alakító állomás lehetővé teszi a fémdarabok fokozatos formázását, nem pedig túlzott egyfokozatú elmozdulással. Ez csökkenti a feszültségkoncentrációt és javítja a szálak belső elrendezését.
A kulcsfontosságú formáló képességek a következők:
Több átmérőjű átmenetek
Vállformálás
Részleges extrudálási jellemzők
Lépcsős tengely geometriája
Szabályozott üregfejlődés
Az alsó állomásos hidegfejezésű gépekhez képest ez az 5 állomásos részleges hidegfejezésű gép javítja a geometria szabályozását, miközben megőrzi a hatékony ciklusidőket.
Stabil többlépcsős deformációszabályozás
Javított méretkonzisztencia
Csökkentett repedésveszély összetett formák esetén
Kiegyensúlyozott szerszámterhelés-eloszlás
Alkalmas közepes és nagy volumenű gyártáshoz
Ezt az ipari hidegfejes gépet olyan folyamatos gyártósorokhoz tervezték, ahol a megbízhatóság és az ismételhetőség kritikus fontosságú.
Anyacsavarozó gépekre és hidegvágó berendezésekre specializálódott
A precíziós ipari gyártási megoldásokra összpontosít
Globális rögzítőelem- és fémalkatrész-gyártók kiszolgálásában szerzett tapasztalat
Hangsúly a stabil gyártási teljesítményre
Strukturált gépkonfiguráció exportpiacokra
A TAICHUANG professzionális támogatást nyújt azoknak a gyártóknak, akik Kínából keresnek megbízható hidegfejű gépi megoldásokat.
Q1: Mi az előnye az a5 állomásos hidegirányító gép?
Lehetővé teszi a progresszív deformációt öt szakaszon keresztül, javítva a méretszabályozást az összetett alkatrészeknél.
Q2: Ez a gép alkalmas autóalkatrészek gyártására?
Igen, különösen a többlépcsős alakítást igénylő szerkezeti és tervezett gépjármű-alkatrészek esetében.
3. kérdés: Miben hasonlít a 3 állomásos gépekhez?
A további állomások javítják a geometria rugalmasságát és csökkentik a szakaszonkénti alakítási feszültséget.
4. kérdés: Támogathatja-e a nagy mennyiségű gyártást?
Igen, folyamatos ipari gyártási környezetekhez tervezték.
Q5: A TAICHUANG gyártó vagy szállító?
A TAICHUANG ipari hidegfejű gépeket és anyacsavarozó berendezéseket szállít a globális piacok számára.
