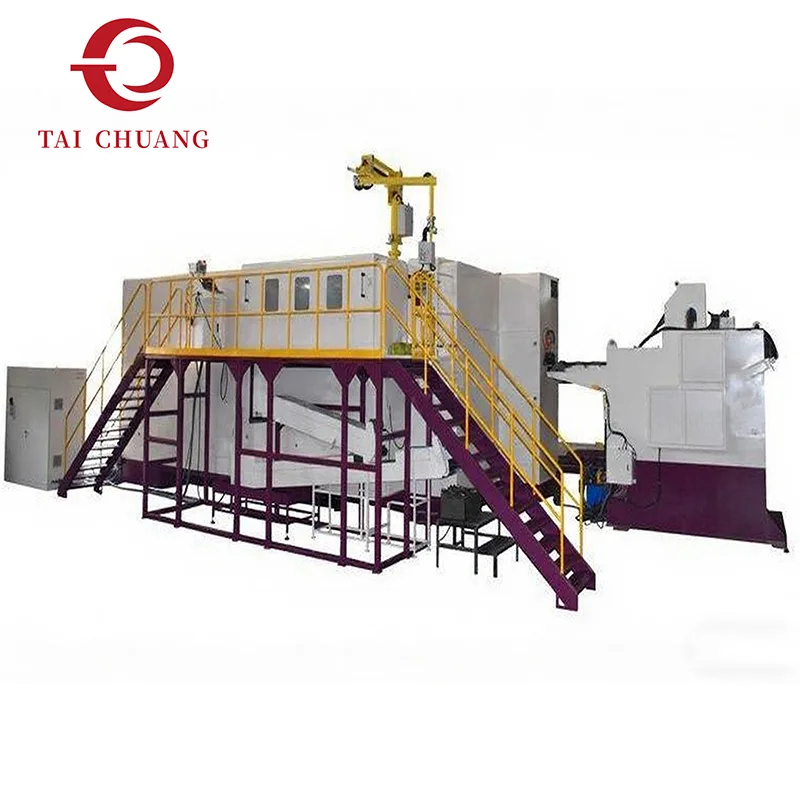

6 állomásos alkatrész hidegfejű gép

A professzionális gyártó, a TAICHUANG által kínált, ipari hidegfejezési alkalmazásokhoz a többlépcsős alakítási teljesítmény határozza meg ezt a 6 állomásból álló hidegfejes gépet. A hatállomásos konfiguráció kibővíti az alakítási sorrendet, hogy támogassa az összetettebb alkatrész-geometriákat, miközben fenntartja a stabil anyagáramlást és a szabályozott deformációt a folyamatos hidegfejes gyártás során.

Kérdés küldése

termékleírás

A gyártási folyamat során egy extra alakító állomással megépített 6 állomásos alkatrész-hidegfejezésű gép kibővített alakítási képességet biztosít az igényesebb alkatrészekhez. Lehetővé teszi összetett geometriák fokozatos kialakítását stabil, szabályozott alakváltozással.

Működés közben a fémhuzalt vagy rudat a megfelelő hosszra vágják, és áthelyezik az állomások között, ahol minden lépés befejezi az alakítási folyamat egy részét. A deformáció hat állomáson történő elosztása javítja az anyagáramlást, és csökkenti a túlzott feszültség felhalmozódásának esélyét az alakítás során.

A TAICHUANG ezt a hidegvágó gépet azoknak a gyártóknak kínálja, akiknek extra alakítási lépésekre van szükségük a szokásos hidegalakító berendezéseken túl.

Termékleírások

Modell	Egység	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Kovácsoló állomás	NEM.	6	6	6	6
Kovácsoló erő	Kgs	53 000	95 000	105 000	115 000
Max vágási átm	mm	Φ10	Φ13	Φ13	Φ16
Max vágási hossz	mm	100	100	200	133
Sebesség tartomány	db/perc	100-160	80-125	50-110	85-140
P.K.O Stroke	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Főcsúszdázás	mm	136	140	270	190
Fő motor	kw	18.5	22	30	30
Levágott szerszám mérete	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Lyukasztószerszám mérete	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Fő szerszám mérete	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Halk szurok	mm	64	80	80	94
A gép mérete	cm	350240170	420270200	520270200	460300210
Emelési referenciasúly	Tonna	15	18	21	23
Max kovácsolási átmérő a fejen	mm	Φ14	Φ18	Φ18	Φ22
Normál csavarméret	mm	3-8	5-10	5-10	6-12
Nyersdarab szárának hossza	mm	15-70	15-77	30-160	15-110

Modell	Egység	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Kovácsoló állomás	NEM.	6	6	6	6	6
Kovácsoló erő	Kgs	148 000	148 000	150 000	280 000	320 000
Max vágási átm	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Max vágási hossz	mm	140	190	300	190	350
Sebesség tartomány	db/perc	60-105	60-100	42-75	50-80	30-60
P.K.O Stroke	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Főcsúszdázás	mm	200	270	380	274	490
Fő motor	kw	45	37	45	75	75
Levágott szerszám mérete	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Lyukasztószerszám mérete	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Fő szerszám mérete	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Halk szurok	mm	110	110	110	129	129
A gép mérete	cm	460310220	550310220	750310260	650360260	870360300
Emelési referenciasúly	Tonna	30	35	42	56	65
Max kovácsolási átmérő a fejen	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Normál csavarméret	mm	8-14	8-14	8-14	10-18	10-18
Nyersdarab szárának hossza	mm	20-110	20-160	60-270	20-160	70-310

Modell	Egység	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Kovácsoló állomás	NEM.	6	6	6	6	6
Kovácsoló erő	Kgs	420 000	420 000	480 000	500 000	520,00
Max vágási átm	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Max vágási hossz	mm	240	360	420	280	380
Sebesség tartomány	db/perc	40-65	40-60	30-60	30-60	30-55
P.K.O Stroke	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Főcsúszdázás	mm	346	496	560	330	510
Fő motor	kw	90	90	110	110	132
Levágott szerszám mérete	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Lyukasztószerszám mérete	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Fő szerszám mérete	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Halk szurok	mm	140	140	140	160	160
A gép mérete	cm	800380320	870354320	1000390340	900470350	980470350
Emelési referenciasúly	Tonna	90	95	105	135	145
Max kovácsolófej	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Normál csavarméret	mm	12-22	12-20	12-20	16-30	16-28
Nyersdarab szárának hossza	mm	30-210	100-310	60-360	35-220	60-310

Modell	Egység	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Kovácsoló állomás	NEM.	6	6	6	6
Kovácsoló erő	Kgs	660 000	700 000	730 000	1 300 000
Max vágási átm	mm	Φ36	Φ41	Φ45	Φ55
Max vágási hossz	mm	320	320	400	460
Sebesség tartomány	db/perc	30-50	30-50	27-50	26-40
P.K.O Stroke	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Főcsúszdázás	mm	450	450	520	650
Fő motor	kw	160	185	200	375
Levágott szerszám mérete	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Lyukasztószerszám mérete	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Fő szerszám mérete	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Halk szurok	mm	190	200	200	270
A gép mérete	cm	950520450	950520450	1010520460	1360620500
Emelési referenciasúly	Tonna	170	200	220	380
Max kovácsolófej	mm	Φ70	Φ80	Φ80	Φ90
Normál csavarméret	mm	16-27	20-30	24-36	30-42
Nyersdarab szárának hossza	mm	50-260	50-260	60-320	80-350

Főbb jellemzők

Kibővített alakítási képesség

A hat dedikált alakítóállomással a 6 állomásos rész hidegfejezési gép lehetővé teszi, hogy több formázási lépést hajtson végre egyetlen gyártási ciklus alatt. Ez az extra állomás lehetővé teszi bonyolultabb alkatrészgeometriák előállítását, amelyek nem alakíthatók ki szabványos alsó állomású gépeken.

Ellenőrzött anyagáramlás

Az anyag fokozatos deformálásával több állomáson keresztül a gép egyenletesebb anyagáramlást és jobb irányíthatóságot biztosít az alakítás során. Ez stabilabb méreteket, jobb felületi minőséget és kisebb feszültséget eredményez az alakítandó anyagon.

Termelési hatékonyság

Minden kritikus formázási művelet egy menetben történik a gépen. Ez kiküszöböli a másodlagos folyamatok vagy több beállítás szükségességét, segít lerövidíteni a gyártási időt és javítani az általános teljesítményt.

Megbízható ipari működés

A kifejezetten a folyamatos napi gyártáshoz készült gépet úgy tervezték, hogy következetesen működjön az igényes gyártási környezetben is. Stabil teljesítményt, alacsony állásidőt és hosszú távú tartósságot kínál rendszeres ipari használatra.

Alkalmazások

A 6 állomásos alkatrész hidegfejű gépünket széles körben használják különféle precíziós alkatrészek gyártására, amelyek progresszív alakítást és stabil minőséget igényelnek.

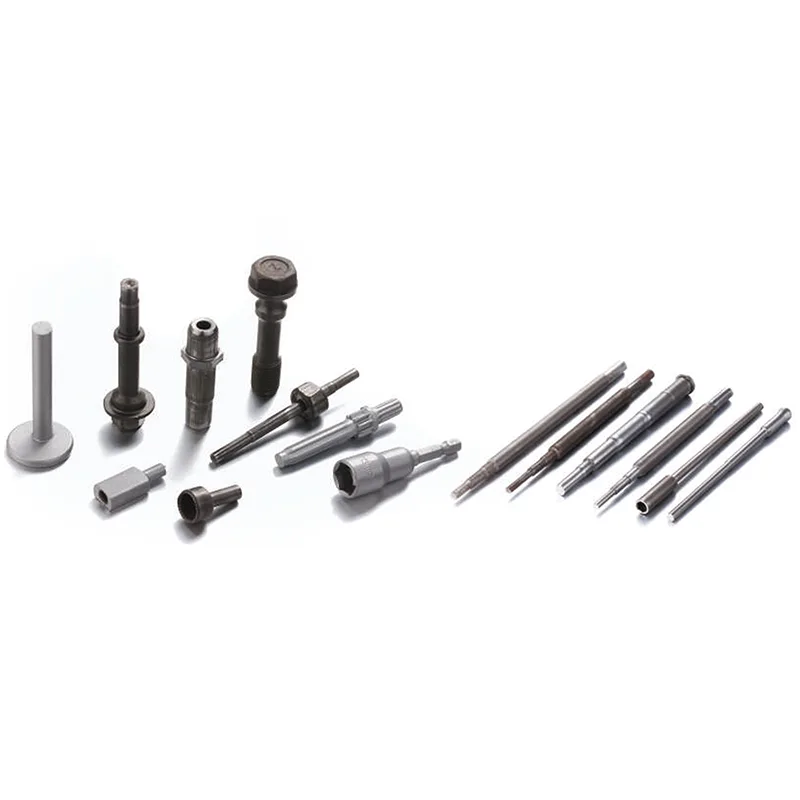

A gépen gyártott tipikus alkatrészek a következők:

· Lépcsőzetes tengelyek többszörös átmérőváltással

· Egyedi tervezésű hardveralkatrészek speciális alkalmazásokhoz

· Összeszereléskor és átvitelben használt mechanikus csatlakozók

· Precíziós perselyek szigorú tűréskövetelményekkel

· Különféle ipari szerelvények különböző berendezésrendszerekhez

Ez a gép olyan gyártók számára alkalmas, akik kiváló minőségű fém alkatrészekre összpontosítanak, és olyan iparágakat szolgálnak ki, mint például:

· Gépjárműgyártás és autóalkatrész-ellátás

· Építési vasalatok és szabványos kötőelemek gyártása

· Általános gép- és mechanikai alkatrészgyártás

· Ipari berendezések és szerelési alkatrészek

GYIK

1. kérdés: Mi az előnye a 6 állomásos gépnek az 5 állomásos modellel szemben?

Az extra alakító állomás további alakítási műveleteket és nagyobb rugalmasságot tesz lehetővé bonyolultabb alkatrészek gyártása során.

Q2: Alkalmas-e a gép nagy mennyiségű gyártásra?

Igen. A többállomásos hidegfejes gépeket általában fém alkatrészek tömeggyártására használják.

3. kérdés: A hidegfejezés javítja a termék szilárdságát?

Igen. Mivel az anyagot nem vágják, hanem formálják, a belső szemcseszerkezet folyamatos marad, javítva a szilárdságot.
