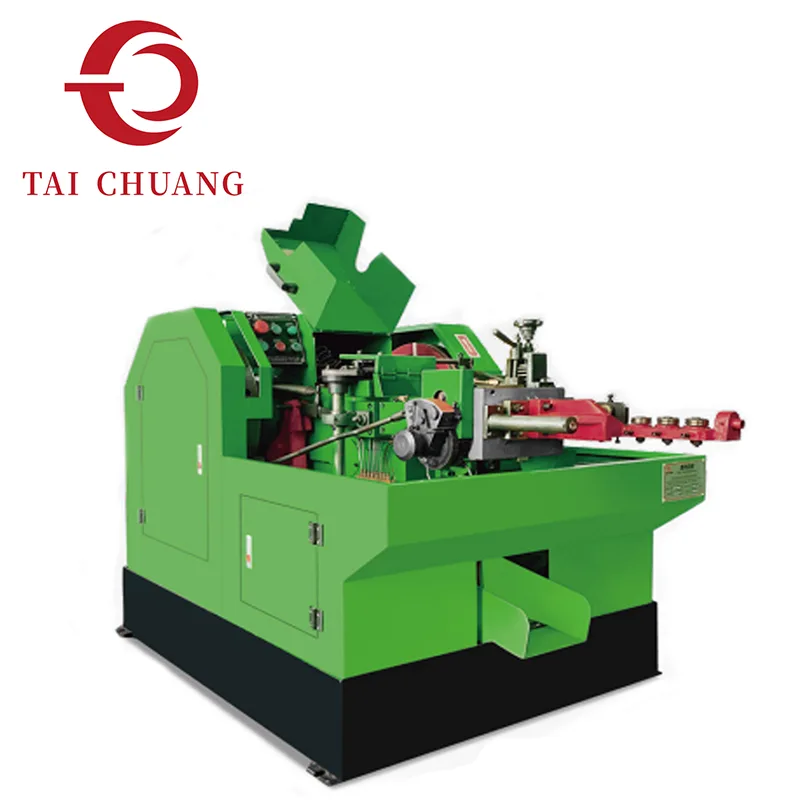

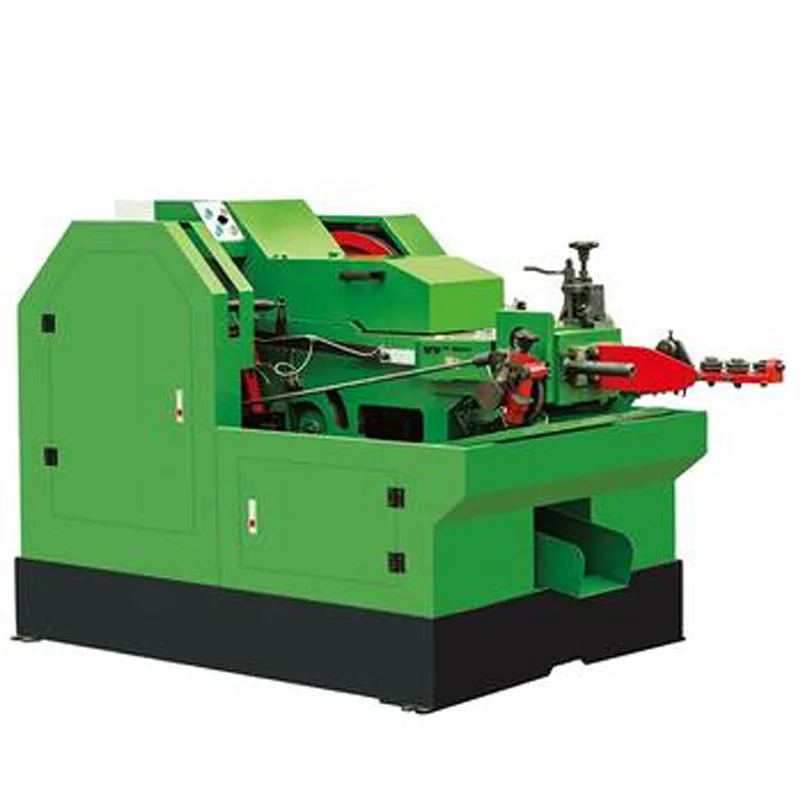

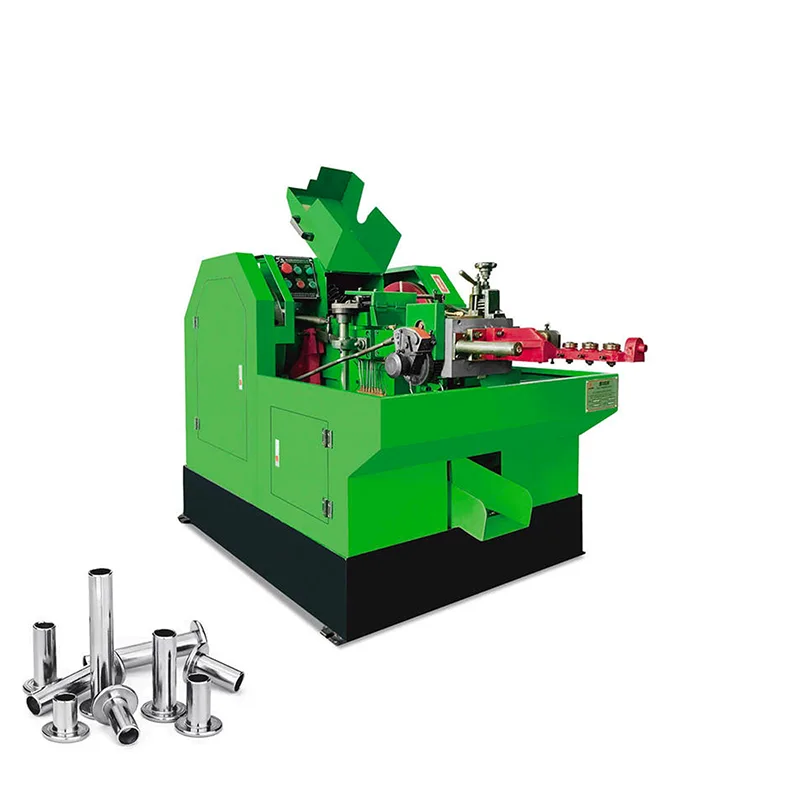

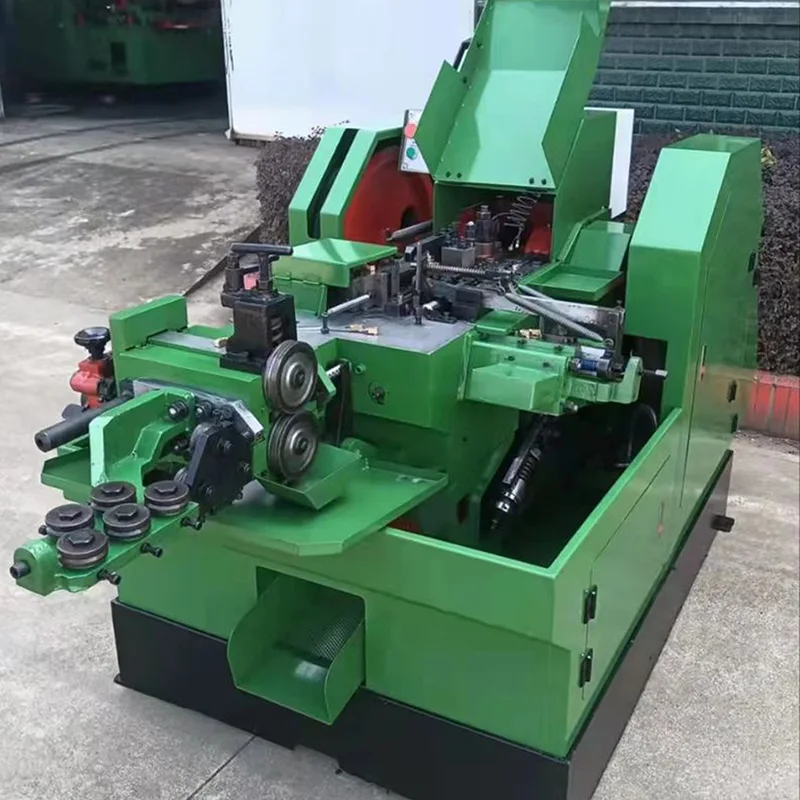

Félcsöves szegecsgépünket részben üreges szárú szegecsek gyártására tervezték – ez elengedhetetlen az olyan szerelvényekhez, amelyek a beszerelés során szabályozott deformáción alapulnak. Ezeket a szegecseket számtalan mechanikai és ipari alkalmazásban részesítik előnyben, mert üreges száruk lehetővé teszi, hogy összeállításkor egyenletesen kiszélesedjenek, biztonságos, rezgésálló kötést hozva létre a munkadarab károsodása nélkül.

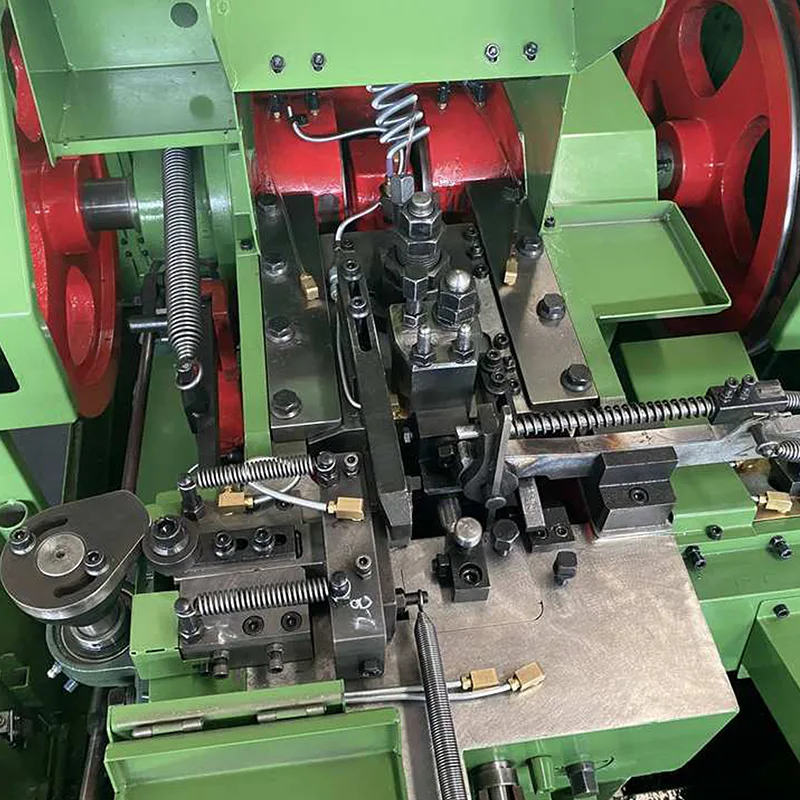

A kiforrott hidegalakítási technológiát kihasználva ez a gép hatékonyan állít elő kiváló minőségű félcső szegecseket, miközben megőrzi az eredeti anyagszilárdságot – nincs szükség másodlagos hőkezelésre. Az alakítási folyamat precíz, egymást követő szakaszokra oszlik: először a fémhuzal pontos hosszra vágását, majd a szegecsfej formázását a megadott profilra, végül a részleges csőszakasz kialakítását egyenletes falvastagsággal. Minden egyes szakaszt szigorú tűréshatárokig szabályoznak, így biztosítva, hogy minden szegecs megőrizze egyenletes geometriáját, átmérőjét és üreges mélységét a nagy gyártási tételekben. Ez a konzisztencia szint kritikus fontosságú az automatizált összeszerelő sorok esetében, ahol még a kisebb eltérések is elakadást vagy sérüléseket okozhatnak.
A magformázó funkciókon túl a gépet ipari szintű megbízhatóságra tervezték – tartós szerszámokkal, sima anyagadagolással és könnyű beállítással a különböző szegecsméretekhez. Akár kis átmérőjű szegecseket gyárt elektronikai berendezésekhez, akár nagyobb változatokat autóipari és készülék-szerelvényekhez, egyensúlyban tartja a sebességet és a pontosságot a nagy mennyiségű gyártási igények kielégítése érdekében.
A TAICHUANG ezt a speciális szegecsformázó berendezést a rögzítőelemek gyártóinak szállítja, különféle ágazatok kiszolgálására, beleértve az autógyártást, a repülőgépgyártást, a fogyasztói elektronikát, a bútorokat és az általános gépeket. Gépeinket olyan általános szegecsanyagok kezelésére szabták, mint a szénacél, rozsdamentes acél és alumínium, testreszabható szerszámozási lehetőségekkel, hogy megfeleljenek az adott termékkövetelményeknek.
|
Modell |
Max. Üres átmérő/mm |
Üres hossz/mm |
Levágási hossz/mm |
Löket/mm |
Kapacitás/db/perc |
Fő szerszám átmérő/mm |
A kezdeti lyukasztószerszám átmérő/mm |
A precíz lyukasztószerszám átmérő/mm |
Levágási szerszám átmérő/mm |
|
DW3-20 |
Φ4.0 |
20 |
30 |
37 |
100-120 |
Φ20*35 |
Φ18*50 |
Φ18*50 |
Φ13*20 |
|
DW4-40 |
Φ5.0 |
40 |
48 |
68 |
90-110 |
Φ32*58 |
Φ25*65 |
Φ25*65 |
Φ15*30 |
|
DW5-60 |
Φ7.0 |
60 |
75 |
92 |
70-90 |
Φ34,5*98 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW5-80 |
Φ7.0 |
80 |
95 |
102 |
70-90 |
Φ34,5*100 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW6-90 |
Φ9.0 |
90 |
110 |
120 |
60-80 |
Φ45*120 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW6-120 |
Φ9.0 |
120 |
140 |
150 |
60-80 |
Φ45*150 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW8-120 |
Φ11.0 |
120 |
140 |
156 |
50-70 |
Φ55*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
|
DW10-120 |
Φ13.0 |
120 |
140 |
150 |
50-60 |
Φ70*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
|
Modell |
Vágóméret/mm |
Főmotor teljesítmény/kw |
Térfogat (H*Sz*H)/m |
Súly/kg |
|
DW3-20 |
6*25*42 |
6. szint - 1,1kw |
1,65*0,85*1,12 |
650 |
|
DW4-40 |
9*32*70 |
6-os szint - 1,5kw |
2,10*1,02*1,06 |
1000 |
|
DW5-60 |
9*35*72 |
6. szint - 2,2kw |
2,50*1,19*1,17 |
1850 |
|
DW5-80 |
9*35*72 |
6. szint - 2,2kw |
2,50*1,17*1,25 |
1900 |
|
DW6-90 |
12*35*77 |
6-os szint - 4kw |
3,15*1,37*1,41 |
2900 |
|
DW6-120 |
12*35*77 |
6-os szint -4kw |
3,08*1,38*1,41 |
3700 |
|
DW8-120 |
12*42*90 |
6-os szint -7,5kw |
3,70*1,60*1,80 |
4500 |
|
DW10-120 |
16*55*115 |
6-os szint - 11kw |
4,80*1,80*1,70 |
7800 |
Ellenőrzött üreges végű alakító rendszerünk biztosítja a félcső alakú szegecsek stabil és következetes gyártását.
A tényleges gyártás legfontosabb előnyei:
1. Az üreg mélységének pontos szabályozása
2. Egyenletes falvastagság a szegecsen belül
3. Stabil szárigazítás alakítás közben
4. Következetes szegecsfej forma és kontúr
5. Kisebb a repedés esélye az üreges alakítás során
Ezekkel a tulajdonságokkal a szegecsek megbízható teljesítményt nyújtanak az összeszerelés és a későbbi használat során.
Alkalmas nagy mennyiségű szegecsgyártáshoz
Stabil ismételhetőség az üregképzésben
Kiegyensúlyozott anyagáramlás szabályozás
Optimalizált szerszámélettartam
Folyamatos ipari termelési kompatibilitás
A félcsöves szegecsgép támogatja a hatékony szegecsgyártó sorokat következetes méretszabályozás mellett.
A félcsöves szegecsgépet széles körben használják:
Autóbelső összeszerelés
Háztartási gépek gyártása
Fémlemez illesztési alkalmazások
Könnyűgépek rögzítőrendszerei
Ipari vasalatgyártás
Támogatja a szénacélt és a kiválasztott szegecsminőségű anyagokat.
Hidegfejes és szegecsformázó gépek speciális szállítója
Globális összeszerelő iparágak kiszolgálásában szerzett tapasztalat
Exportképes ipari berendezések
Fókuszáljon a stabil alakítási pontosságra
Hosszú távú termelési támogatás
A TAICHUANG professzionális félcsöves szegecsformázó megoldásokat kínál a globális gyártók számára.
1. kérdés: Mi az a félcső alakú szegecs?
Részben üreges végű szegecs, amely megkönnyíti a deformációt az összeszerelés során.
Q2: Konzisztens az üreg mélysége?
Igen, a gépet szabályozott üreges végű pontosságra tervezték.
Q3: Alkalmas autóipari összeszereléshez?
Igen, különösen a belső és a fémlemez összekötő alkatrészekhez.
4. kérdés: Működhet folyamatosan?
Igen, támogatja a nagy volumenű ipari termelést.
5. kérdés: A TAICHUANG kínál ipari export modelleket?
Igen, a konfigurációk alkalmasak a globális piacokra.
