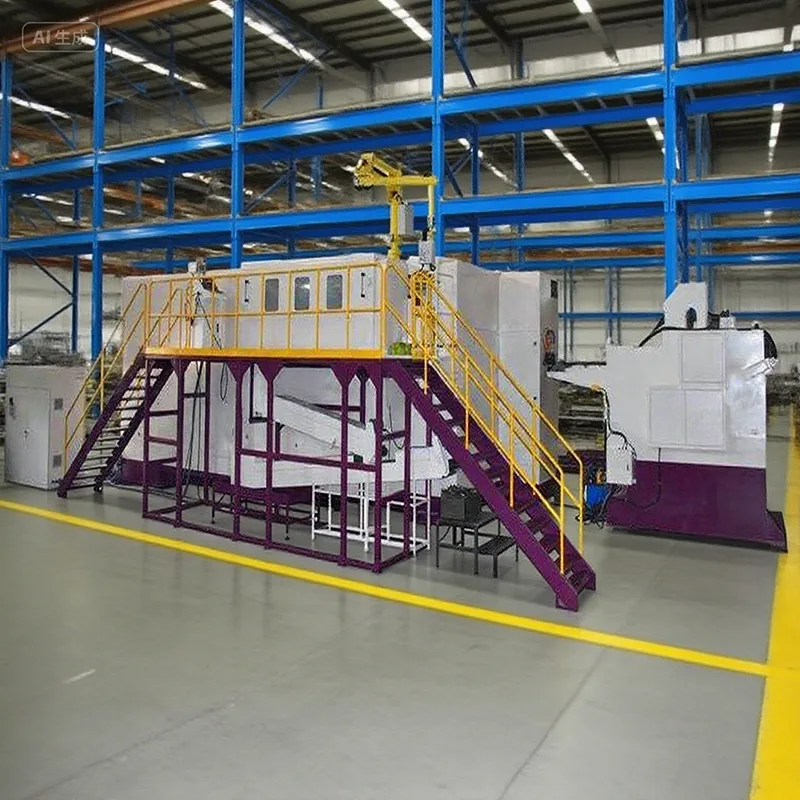

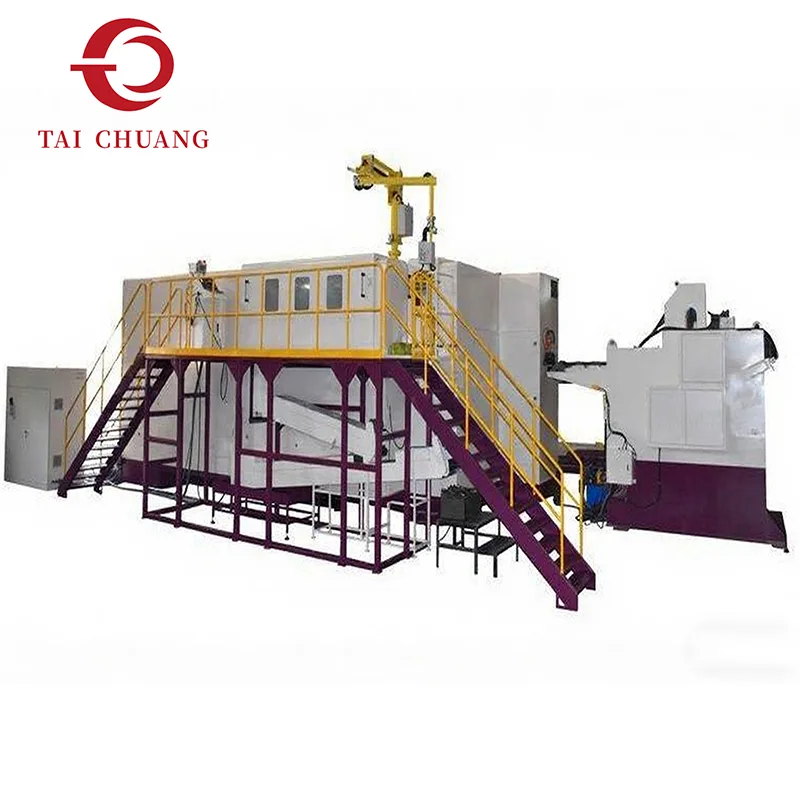

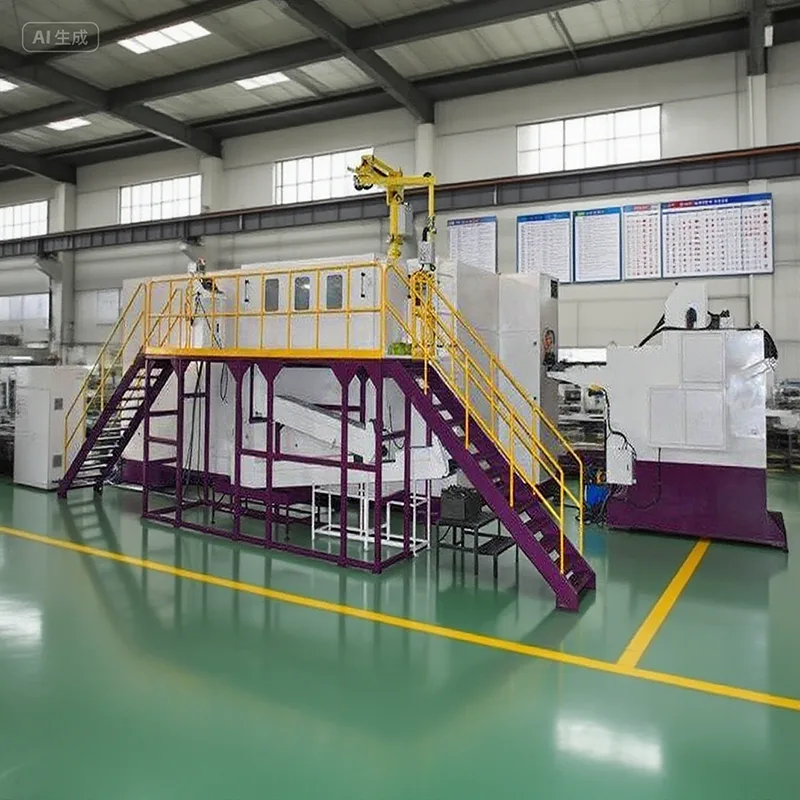

8 állomásos részes hidegfejes gépünk a többlépcsős hidegalakítást még magasabb szintre emeli. Az alakítási folyamat nyolc vezérelt állomáson történő lebontásával ez az ipari gép finomabb kontúrokat, mélyebb üregeket és nagyobb méretpontosságot tud kezelni.
Ez az összeállítás azokhoz az alkatrészekhez készült, amelyeknek gondos, lépésről lépésre formázásra van szükségük ahhoz, hogy alakjukat stabilan tartsák és megőrizzék az anyag belső integritását.
A TAICHUANG ezt a 8 állomásos konfigurációt kínálja a magasan megtervezett alkatrészeken dolgozó gyártók számára, ahol a fokozatos deformáció kulcsfontosságú a kívánt minőség és teljesítmény eléréséhez.
|
Modell |
Egység |
SJBP-88S |
SJBP-108S |
SJBP-138L |
SJBP-208L |
SJBP-308L |
|
Kovácsoló állomás |
Nem. |
8 |
8 |
8 |
8 |
8 |
|
Kovácsoló erő |
kg |
110000 |
130000 |
180000 |
430000 |
800000 |
|
Max vágási átm |
mm |
Φ13 |
Φ16 |
Φ23 |
Φ30 |
Φ45 |
|
Max vágási hossz |
mm |
100 |
133 |
190 |
240 |
400 |
|
Sebesség tartomány |
db/perc |
60-100 |
45-90 |
50-80 |
35-55 |
20-40 |
|
P.K.O Stroke |
mm |
26 |
30 |
50 |
50 |
70 |
|
K.O.Stroke |
mm |
90 |
115 |
175 |
220 |
330 |
|
Főcsúszdázás |
mm |
140 |
190 |
270 |
346 |
520 |
|
Fő motor |
kw |
30 |
37 |
45 |
90 |
200 |
|
Levágott szerszámméret |
mm |
Φ42*60L |
Φ52*75L |
Φ75*100L |
Φ82*130L |
Φ129*180L |
|
Lyukasztószerszám mérete |
mm |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ90*215L |
Φ138*270L |
|
Fő szerszám mérete |
mm |
Φ60*120L |
Φ75*135L |
Φ94*190L (315L) |
Φ125*240L |
Φ185*420L |
|
Halk szurok |
mm |
80 |
94 |
110 |
140 |
200 |
|
A gép mérete (L*"W"*H) |
cm |
458*285*185 |
495*336*210 |
645*330*248 |
800*440*320 |
1075*550*400 |
|
Emelési referenciasúly |
Tonna |
24 |
30 |
41 |
98 |
240 |
|
Max kovácsolási átmérő a fejen |
mm |
Φ20 |
Φ24 |
Φ28 |
Φ44 |
Φ65 |
|
Normál csavarméret |
mm |
5-10 |
6-12 |
8-14 |
12-22 |
24-36 |
|
Nyersdarab szárának hossza |
mm |
15-77 |
15-110 |
20-160 |
30-210 |
60-320 |
Nyolc dedikált alakítóállomással ez a 8 állomásos részhidegfejezési gép lehetővé teszi a deformációt kis, szabályozott lépésekben a nagy, hirtelen változtatások helyett. Ez a fokozatos megközelítés sokkal jobb ellenőrzést biztosít a végső forma felett, és segít az anyag belső szerkezetének megfelelő beállításában.
A kulcsfontosságú formáló képességek a következők:
1. Fejlett lépcsős tengelyszerkezetek
2. Többrétegű kontúrfinomítás
3. Mély üreg és extrudálási jellemzők
4. Nagy koncentrikus vezérlés
5. Komplex mérnöki alkatrészgeometria
A szabványos többállomásos rendszerekkel összehasonlítva ez a 8 állomásos hidegfejes gép kínálja a legnagyobb rugalmasságot az összetett geometriák alakításában a hidegalakítási műveletek során.

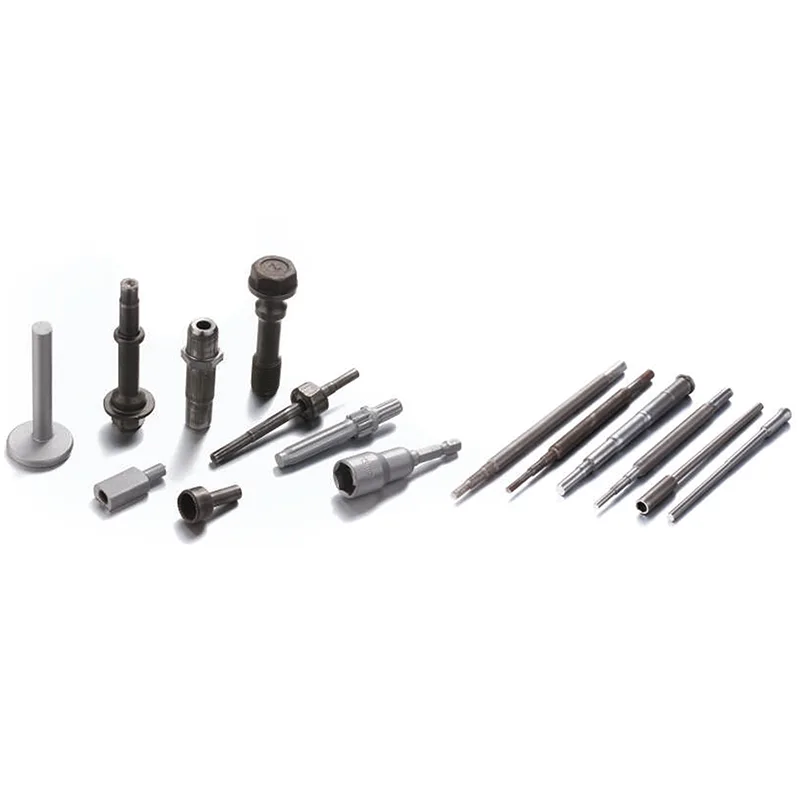

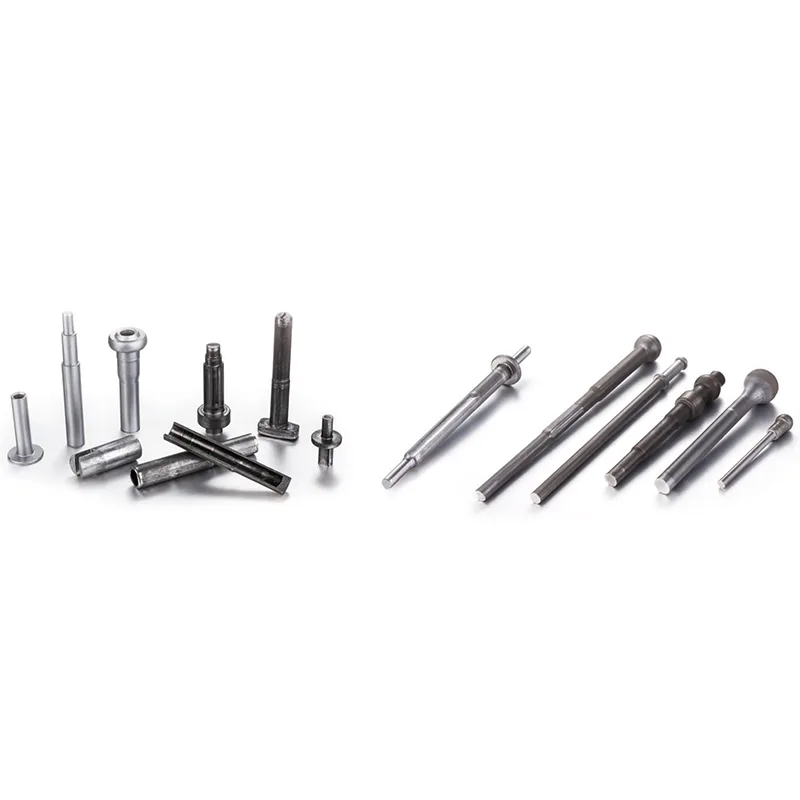

8 állomásos alkatrész-hidegfejes gépünket széles körben használják nagy pontosságú alkatrészek gyártására az igényes iparágakban, beleértve:
1. Repülési célú ipari alkatrészek
2. Nagy teljesítményű autóipari alkatrészek
3. Precíziós hardver nehéz berendezésekhez
4. Energetikai és infrastrukturális projektek komponensei
5. Egyedi tervezésű fém szerelvények
A gép alkalmas ipari szénacél és ötvözött anyagok feldolgozására, amelyeket általában a fejlett hidegfejes gyártásban használnak.
Ipari alakító berendezések exportjában szerzett tapasztalat
Fókuszáljon a pontosságra, a tartósságra és a szerkezeti stabilitásra
A globális gyártási szabványoknak megfelelő megoldások
Technikai támogatás hosszú távú gyártási műveletekhez
A TAICHUANG professzionális, többállomásos hidegfejes gépi megoldásokat kínál a nemzetközi ipari piacok számára.
Q1: Mikor van szükség 8 állomásos gépre?
Amikor az alkatrészek sok alakítási szakaszt vagy összetett formázási szekvenciát igényelnek.
Q2: Alkalmas-e nagy pontosságú alkatrészekhez?
Igen. A fokozatos deformáció javítja a méretstabilitást.
Q3: Milyen iparágak használják általában ezt a berendezést?
Autóipar, repülőgép-alkatrészek, ipari hardver- és gépgyártás.
