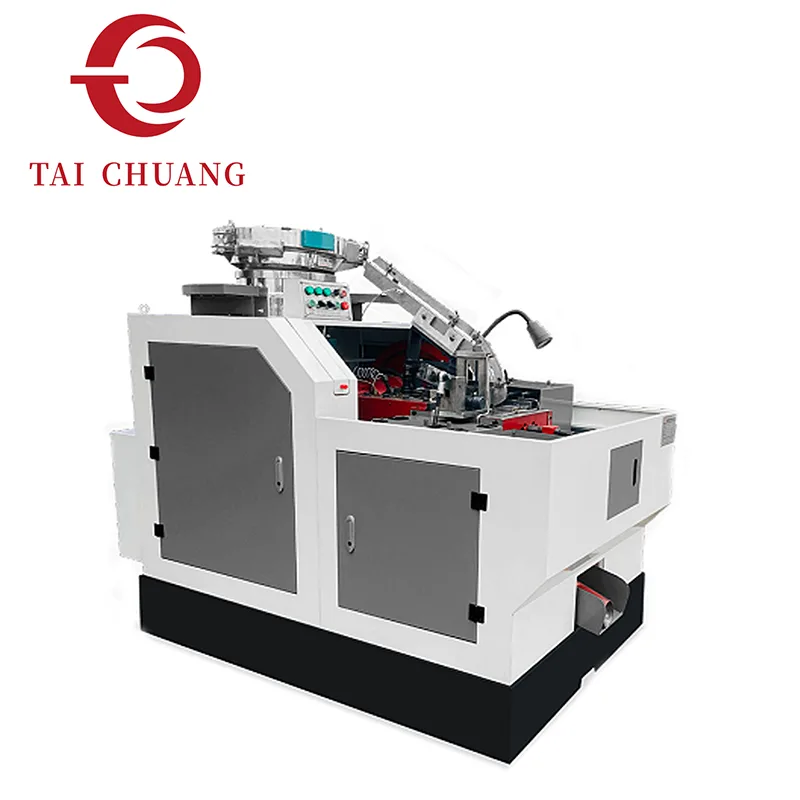

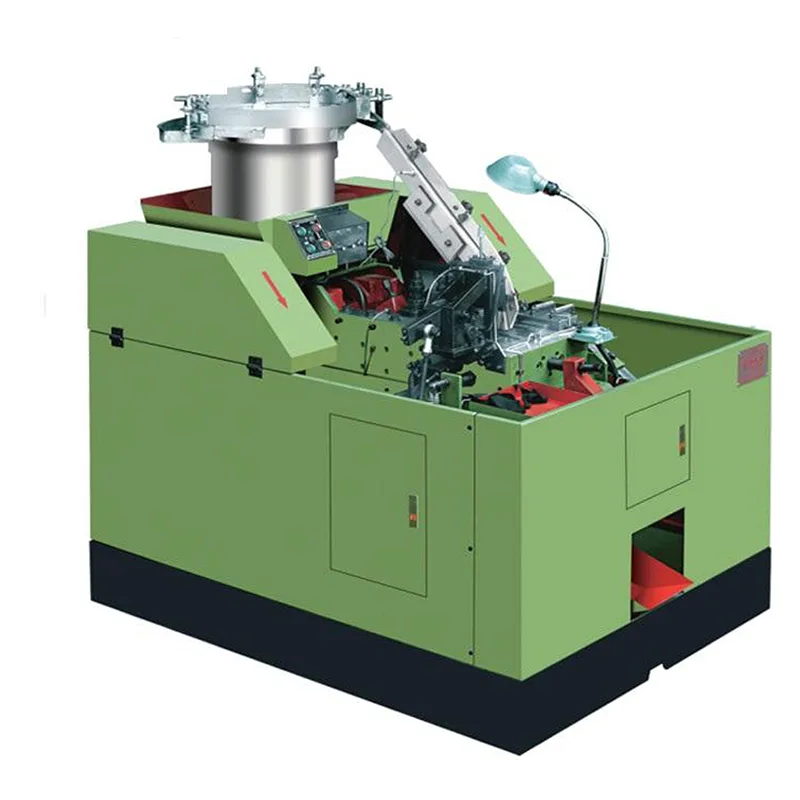

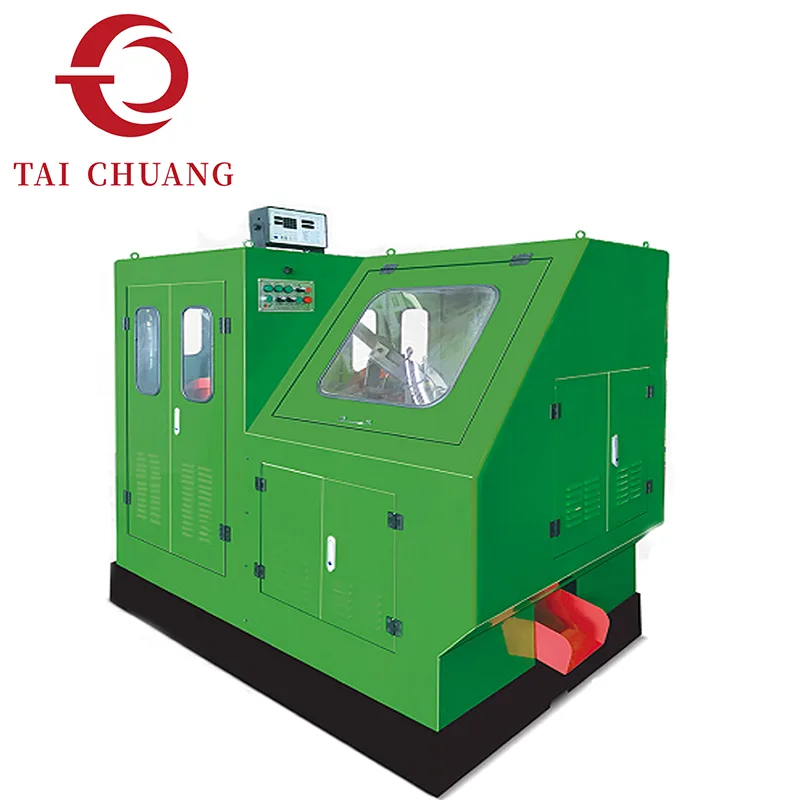

Nyílt, zárható formázású hidegfejű gépünket arra tervezték, hogy megoldja azokat a bonyolult alkatrészek kialakításával kapcsolatos kihívásokat, amelyeket a szabványos rögzített szerszámos rendszerek nehezen tudnak hatékonyan kiszabadítani.
Szabályozott formanyitó mechanizmusával ez a gép lehetővé teszi az alkatrészek zökkenőmentes kivonását az alakítás után, még bonyolult üreggeometriák és többlépcsős profilok esetén is. Ez a kialakítás kiküszöböli a bonyolult másodlagos műveletek szükségességét, ésszerűsíti a gyártást, és csökkenti az alkatrész-károsodás kockázatát a kilökődés során.

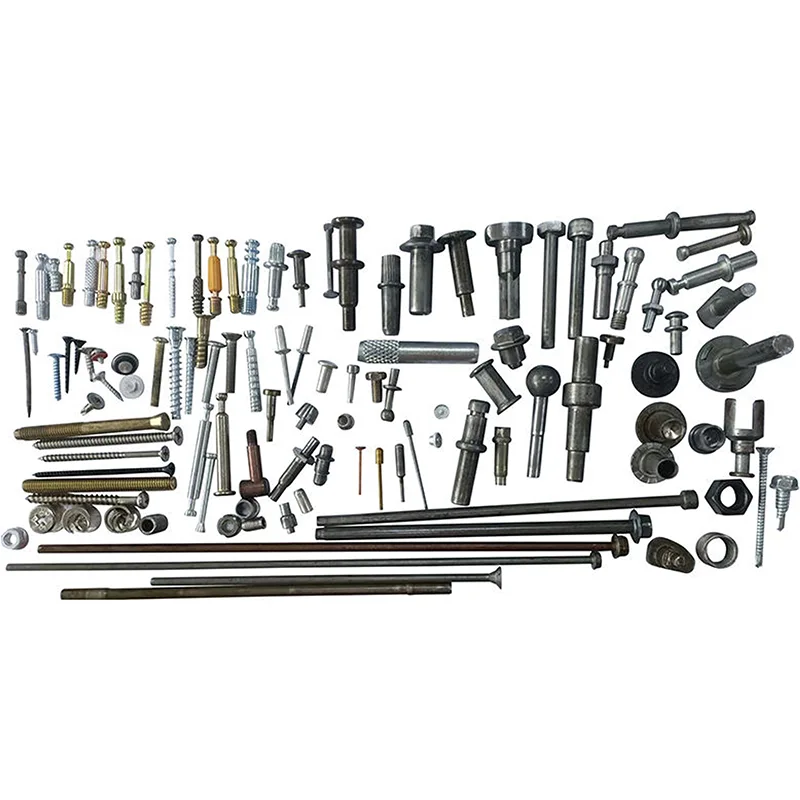

Ez a több éves mérnöki tapasztalatra épülő gép képes többlépcsős, duplasapkás, kétfejű rögzítők és egyéb precíziós hardverelemek előállítására. A kézi és félautomata gyártást teljesen mechanikus automatizálással váltja fel, csökkenti a gyártási költségeket és jelentősen növeli a hardver- és tengelyalkatrész-gyártás általános hatékonyságát.
A TAICHUANG ezt a speciális hidegfejezési megoldást olyan mérnöki fém alkatrészeket gyártó gyártók számára kínálja, amelyek megbízható, hatékony alkatrészkivonást igényelnek összetett hidegen alakított geometriákból.
|
Modell |
Max. Üres átmérő /mm | Max. Üres hossz /mm | Kapacitás /db/perc | Fő szerszám átmérője /mm | A kezdeti lyukasztószerszám átmérője /mm | A precíz lyukasztószerszám átmérője /mm | Főmotor teljesítmény /kw | Térfogat (H*Sz*H)/m | Súly / kg |
|
TC5-6-70 |
Φ6.0 | 70 | 80-100 | 40×40×50 | Φ35×80 | Φ35×80 | 6 pólusú – 3,0 kW | 2,05×1,20×1,65 | 2100 |
|
TC6-8-120 |
Φ8.0 | 120 | 60-70 | 50×50×75 | Φ35×120 | Φ35×120 | 8 pólusú – 4,0 kW | 2,60 × 1,40 × 1,70 | 3100 |
|
TC6-Infinite |
Φ8.0 | Végtelen hosszúság | 35-50 | 50×50×100 | Φ35×120 | Φ35×120 | 8 pólusú – 4,0 kW | 2,97×1,46×1,55 | 3900 |
|
TC8-10-200 |
Φ11.0 | 200 | 45-55 | 55×55×150 | Φ45×120 | Φ45×120 | 8 pólusú – 7,5 kW | 3,73×1,69×2,02 | 5800 |
|
TC8-Infinite |
Φ11.0 | Végtelen hosszúság | 30-40 | 55×55×200 | Φ45×120 | Φ45×120 | 8 pólusú – 7,5 kW | 3,30×1,60×1,60 | 6000 |
|
TC10-12-250 |
Φ13.0 | 250 | 30-40 | 70×70×200 | Φ60×180 | Φ55×180 | 8 pólusú – 11 kW | 3,60×1,80×1,70 | 8500 |
|
TC10-Infinite |
Φ13.0 | Végtelen hosszúság | 30-40 | 70×70×200 | Φ60×180 | Φ55×180 | 8 pólusú – 11 kW | 3,60×1,80×1,70 | 8700 |
|
TC16-20-250 |
Φ20.0 | 250 | 25-35 | 90×90×200 | Φ70×180 | Φ60×180 | 8 pólusú – 22 kW | 4,25×2,65×2,60 | 14500 |
Rugalmas szerszámkezelő rendszerünket úgy tervezték, hogy kibővítse a hidegfejezés képességeit speciális, összetett alkatrészgeometriákhoz.
Főbb funkcionális jellemzők a gyártásban:
1. Szabályozott szerszámnyitási és zárási ciklusok a precíz, ismételhető működés érdekében
2. Jobb stabilitás az alkatrész kioldásakor, csökkentve a sérülések vagy elakadások kockázatát
3. Alkalmazható szerszámmozgás az alkatrészprofilok szélesebb skálájához
4. Olyan alámetszések és belső üregek kialakításának támogatása, amelyeket a fix szerszámos rendszerek nem tudnak kezelni
5. Fokozott általános alakítási rugalmasság a bonyolultabb alkatrésztervek megbirkózása érdekében
Ez az Open Close Mold hidegfejezéses gép lehetővé teszi a hidegfejezéssel elérhető lehetőségek határainak feszegetését, és új gyártási lehetőségeket nyit meg a tervezett fém alkatrészek számára.
A szerszámok jobb hozzáférhetősége: A nyitott és záródó formaszerkezet sokkal egyszerűbbé teszi a szerszámok beszerelését, beállítását és karbantartását, mint a fix szerszámos rendszereknél, csökkentve a szerszámcsere leállási idejét.
Csökkentett beállítási idő: A gyorsabb szerszámcsere lehetővé teszi a különböző alkatrésztípusok közötti gyors váltást, lerövidítve a beállítási időt, és növelve a termelés általános hatékonyságát vegyes tételes sorozatoknál.
Rugalmas gyártási képesség: Ez a gép ideális olyan műhelyek számára, amelyek különféle rögzítőelemeket és hardverelemeket gyártanak, mivel nagyobb átkonfigurálás nélkül tud alkalmazkodni a különböző geometriákhoz.
Stabil hidegalakítási művelet: Folyamatos ipari használatra tervezték, egyenletes teljesítményt és méretpontosságot biztosít még hosszú gyártási folyamatok során is, minimálisra csökkentve a selejt és az utómunkálatok számát.
Gyakorlott hidegvágó gépek szállítója
Fókuszban a precíziós ipari alakítórendszerek
Exportorientált berendezés-konfigurációk
Komplex geometriai megoldásokhoz tervezték
Professzionális ipari termelés támogatása
A TAICHUANG fejlett hidegfejű gépi megoldásokat kínál globális ipari gyártók számára.
Q1: Alkalmas egyedi fém alkatrészekhez?
Igen, különösen a speciálisan tervezett alkatrészek esetében.
2. kérdés: Integrálható-e az automatizált vonalakba?
Igen, kompatibilis az ipari termelési rendszerekkel.
3. kérdés: Ez a gép készen áll az exportra?
Igen, a nemzetközi ipari piacokhoz van konfigurálva.
