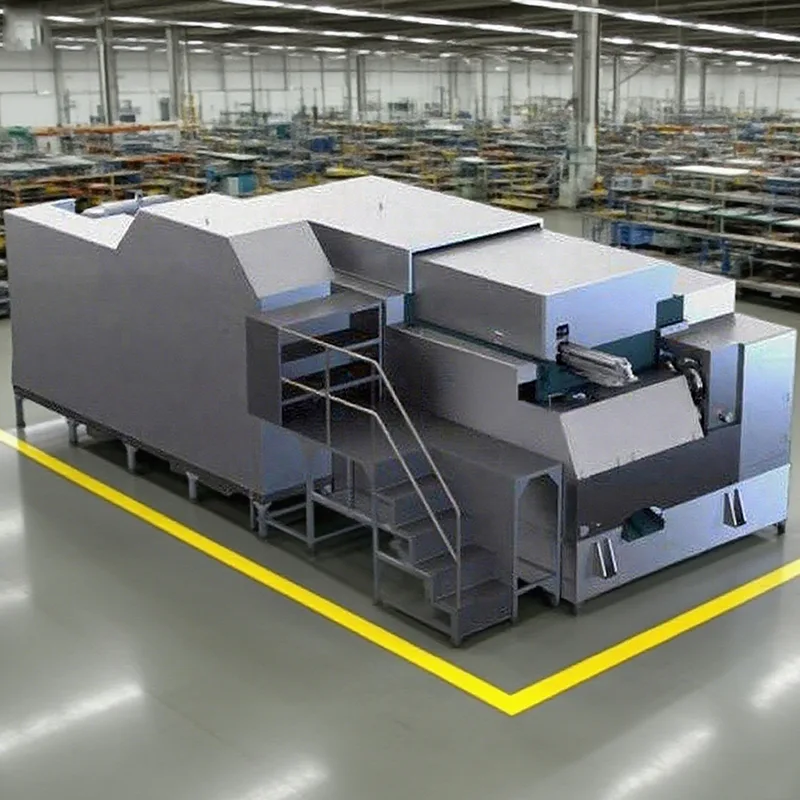

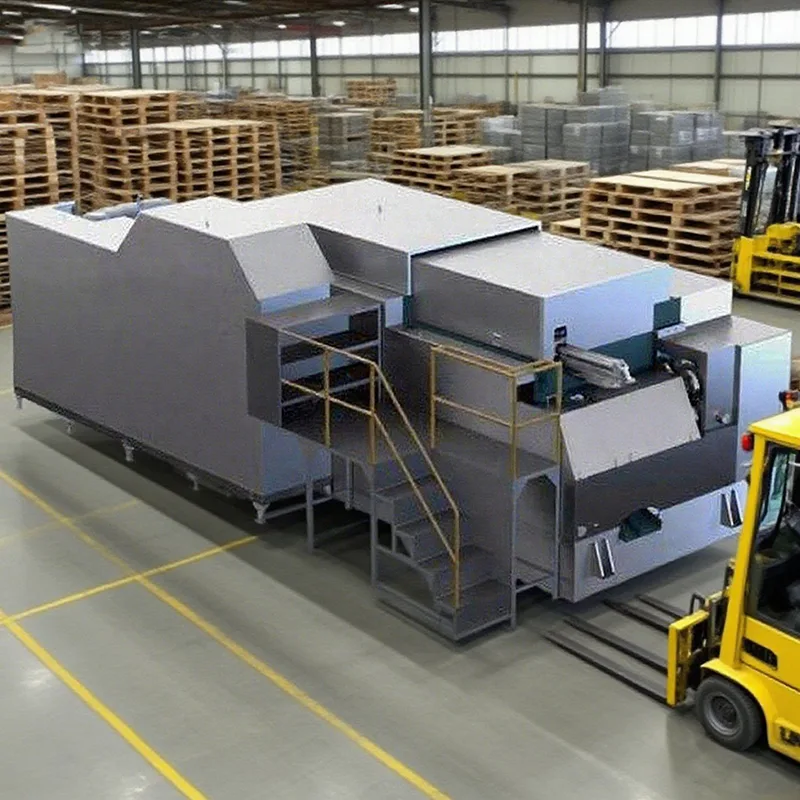

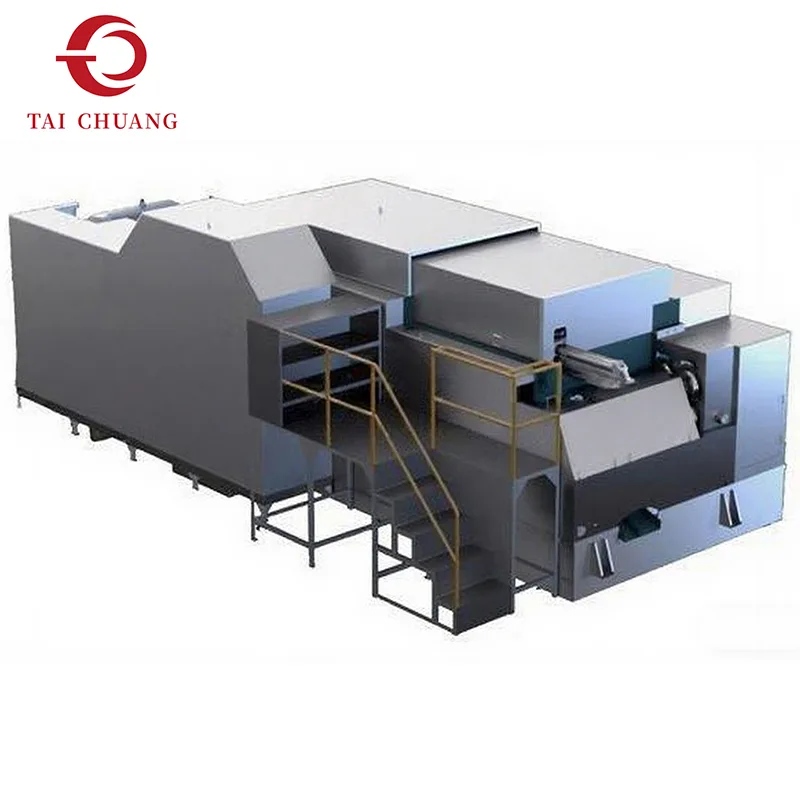

A hosszú löketű anyaformázó eltér a szabványos konfigurációktól azáltal, hogy lehetővé teszi a lyukasztó megnövelt útját az alakítási folyamat során. Ez a meghosszabbított löket elősegíti a mélyebb deformációt és a jobb szabályozást nagyobb magasságú anyák vagy speciális belső profilok alakításakor.
A hidegfejű géprendszereken belül a 6 állásos, hosszú löketű anyaformázó egyensúlyban tartja az alakítási képességet és a folyamatstabilitást. A további lökethossz elősegíti a deformáció egyenletesebb eloszlását, csökkenti az alaki feszültséget és javítja a méretkonzisztenciát a nehéz anyakialakítások esetén.
A TAICHUANG bemutatja ezt az anyaformázó opciót azoknak az ügyfeleknek, akik nem szabványos vagy szerkezetileg nagy igénybevételt jelentő anyás alkalmazásokhoz értékelik a hidegvágó berendezéseket.
|
Modell |
Egység |
SJNF 8B-6S |
SJNF 11B-6S |
SJNF 14B-6S |
SJNF 17B-6S |
SJNF 19B-6S |
|
Kovácsoló állomás |
Nem. |
6 |
6 |
6 |
6 |
6 |
|
Levágási átm. (max.) |
mm |
8 |
11 |
14 |
17 |
19 |
|
Levágási hossz (max.) |
mm |
13 |
25 |
30/40 |
35/50 |
48 |
|
Kirúgási hossz (max.) |
mm |
20 |
30 |
40/60 |
45/60 |
60 |
|
P.K.O hosszúság (max.) |
mm |
- |
13 |
15/18 |
16/19 |
20 |
|
Dies szurok |
mm |
38 |
50 |
60 |
70 |
80 |
|
Kovácsoló erő |
kg |
35000 |
56000 |
120000 |
125000 |
185000 |
|
Ram stroke |
mm |
70 |
120 |
160/200 |
160/210 |
220 |
|
Kimenet anyához |
db/perc |
100-230 |
50-150 |
50-115 |
50-115 |
45-90 |
|
Fő motor |
kw |
7.5 |
11 |
22 |
30 |
41 |
|
Kenőmotor |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
|
Kenőanyag |
l |
500 |
700 |
1000 |
1200 |
1500 |
|
Emelési referenciasúly |
Tonna |
4.0 |
5.5 |
8.8 |
10.5 |
14 |
|
A gép méretei |
cm |
210*160*105 |
275*165*125 |
330*210*150 |
365*230*165 |
470*250*190 |
|
Modell |
Egység |
SJNF 24B-6S |
SJNF 28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF 41B-6S |
|
Kovácsoló állomás |
Nem. |
6 |
6 |
6 |
6 |
6 |
|
Levágási átm. (max.) |
mm |
24 |
28 |
30 |
36 |
40 |
|
Levágási hossz (max.) |
mm |
60 |
85 |
60/80 |
80/100 |
80 |
|
Kirúgási hossz (max.) |
mm |
80 |
100 |
80/100 |
100/120 |
120 |
|
P.K.O hosszúság (max.) |
mm |
25 |
28 |
25/30 |
25/30 |
35 |
|
Dies szurok |
mm |
100 |
120 |
140 |
150 |
165 |
|
Kovácsoló erő |
kg |
300000 |
350000 |
400000 |
450000 |
500000 |
|
Ram stroke |
mm |
280 |
310 |
240/280 |
360 |
360 |
|
Kimenet anyához |
db/perc |
40-80 |
35-80 |
40-75 |
40-70 |
45-65 |
|
Fő motor |
kw |
55 |
90 |
132 |
160 |
220 |
|
Kenőmotor |
kw |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Kenőanyag |
l |
3000 |
3000 |
3300 |
3500 |
4800 |
|
Emelési referenciasúly |
Tonna |
32 |
36 |
55 |
65 |
90 |
|
A gép méretei |
cm |
565*295*210 |
580*325*210 |
640*370*230 |
750*390*248 |
835*435*265 |
Meghosszabbított ütési löket a mélyebb formázásért
Fokozatos anyagáramlás hat állomáson keresztül
Továbbfejlesztett vezérlés a magasabb anyákhoz
Stabil alakítási ritmus összetett profilokhoz

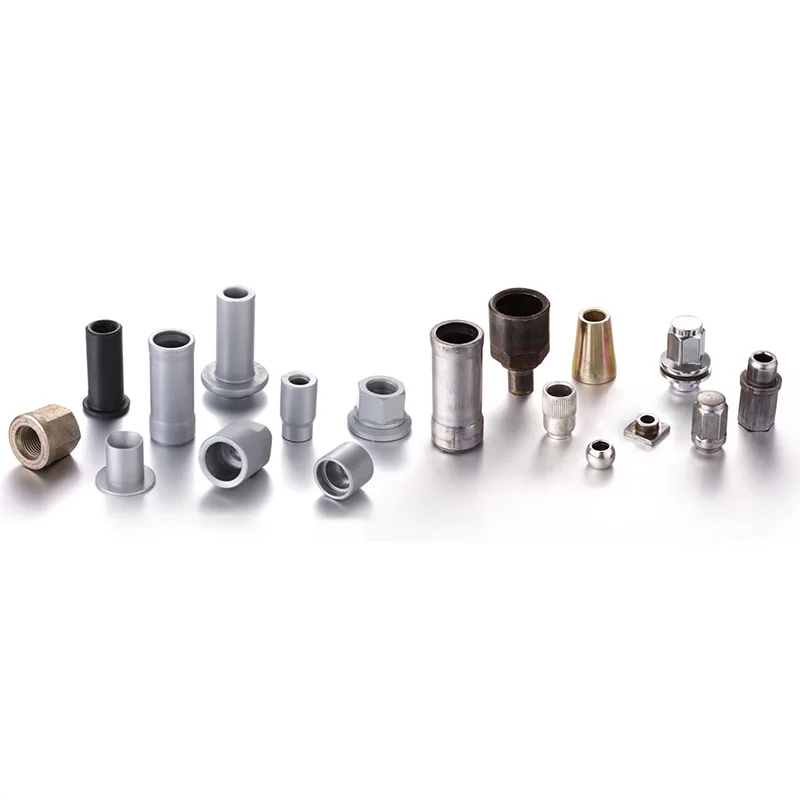

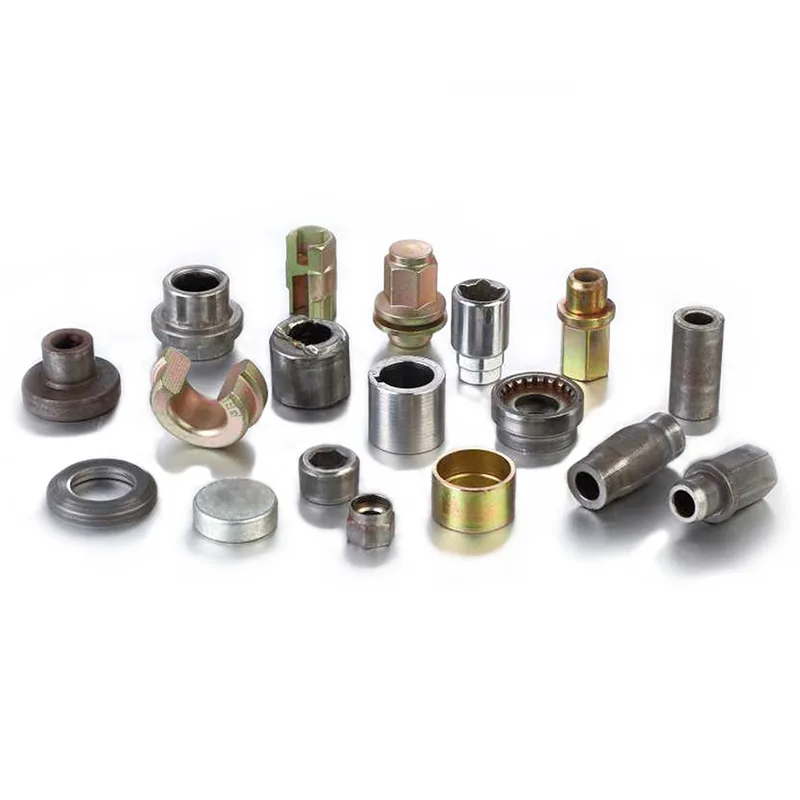

A következő alkalmazásokhoz ezt a 6 állásos hosszú löketű anyaformázót ajánljuk Önnek:
Vastag hatlapú anyák
Szerkezeti anyák
Mélyebb belső formázást igénylő anyák
Tervezett rögzítőelemek
1. kérdés: Mi az előnye a hosszú löketű anyaformázónak?
Mélyebb és szabályozottabb deformációt tesz lehetővé magasabb vagy vastagabb anyák esetében.
2. kérdés: Befolyásolja-e a hosszú löket a formázás stabilitását?
Ha megfelelően van beállítva, a stabilitás csökkentése helyett javítja az anyagáramlás szabályozását.
