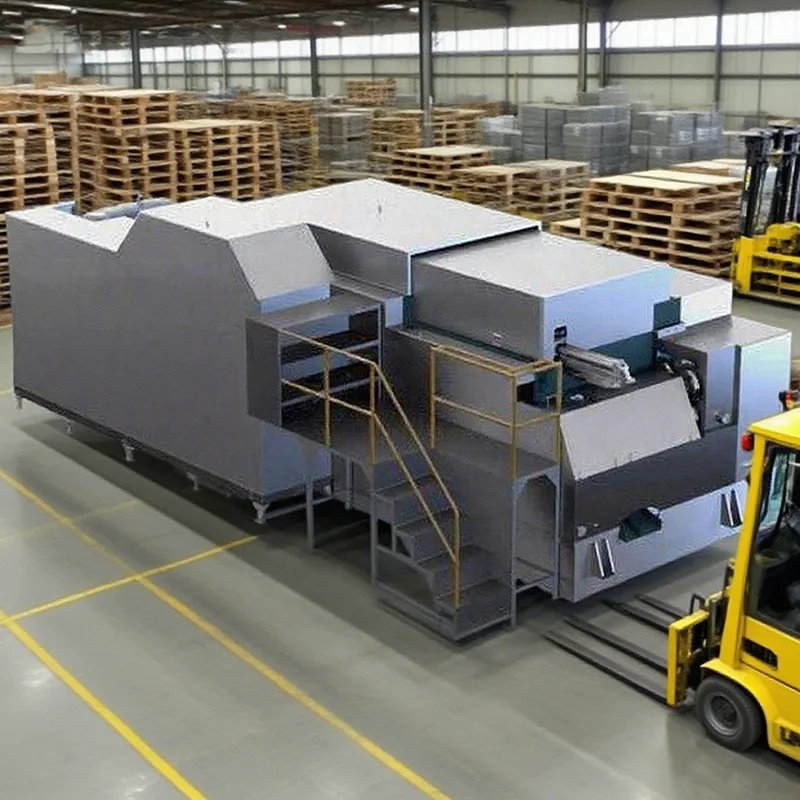

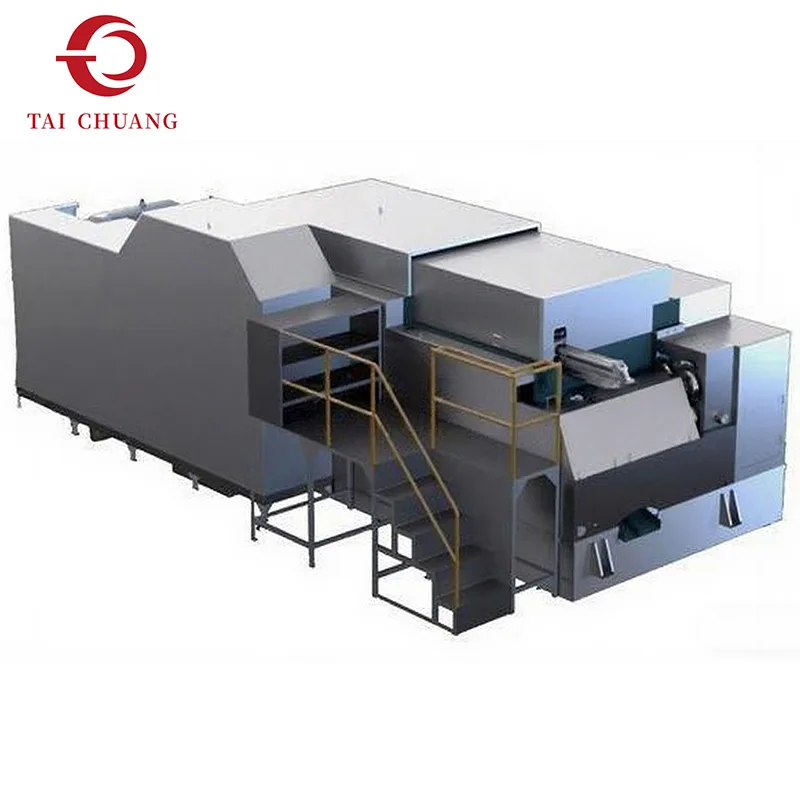

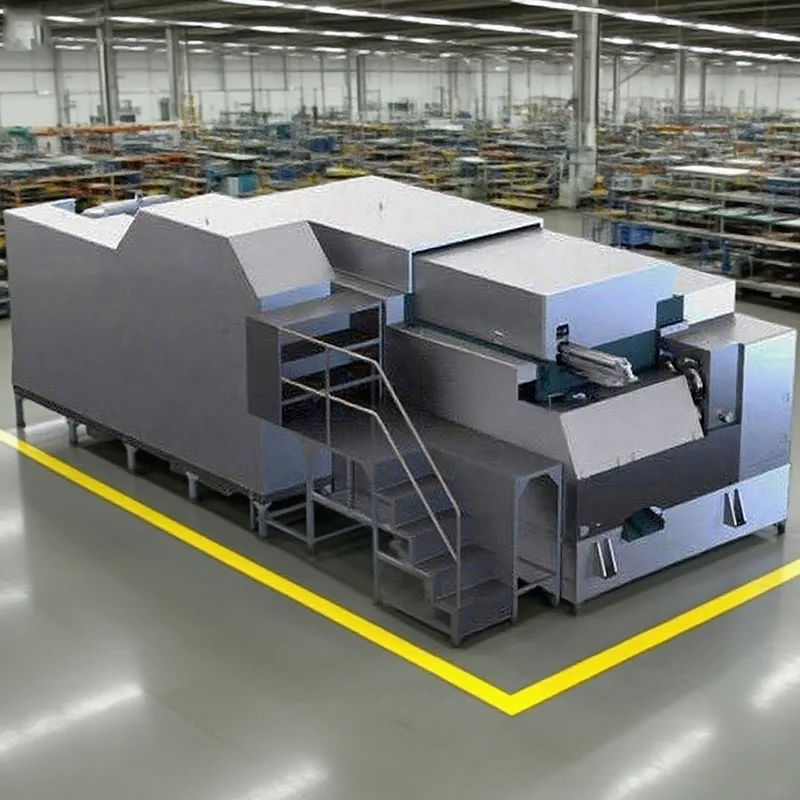

A 7 állásos, hosszú löketű anyaformázó a többállásos alakító elrendezés előnyeire épít, miközben meghosszabbítja a lyukasztási utat. Ez a kombináció lehetővé teszi az anyag mélyebb deformációját anélkül, hogy veszélyeztetné az alakítási stabilitást, így alkalmas vastagabb vagy magasabb anyákhoz.
A hidegvágó gépeken belül a hosszú löketű konfigurációkat értékelik, hogy képesek-e fenntartani az anyagáramlás folytonosságát a mélyebb alakítási műveletek során. Azáltal, hogy a deformációt hét állomáson elosztja, és további lökethosszt tesz lehetővé, ez az anyaformázó segít csökkenteni az alaki feszültséget és javítja a méretkonzisztenciát.
A TAICHUANG ezt a megoldást a szabványos magassági vagy belső profilkövetelményeket meghaladó anyákat gyártó ügyfelek számára mutatja be.
|
Modell |
Egység |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL (120L) |
|
Kovácsoló állomás |
Nem. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Levágási átmérő (max.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Levágási hossz (max.) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Kirúgási hossz (max.) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O hosszúság (max.) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Dies szurok |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Kovácsoló erő |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Ram stroke |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Kimenet anyához |
db/perc |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Fő motor |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Kenőmotor |
kw |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
kenőanyag |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Kb. súly |
Tonna |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
A gép méretei |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Megnövelt ütésút a mélyebb anyaprofilokhoz
Továbbfejlesztett anyagáramlás szabályozás a formázási szakaszok között
Csökkentett deformációs egyensúlyhiány kockázata
Fokozott alkalmazkodóképesség speciális anyák kialakításához

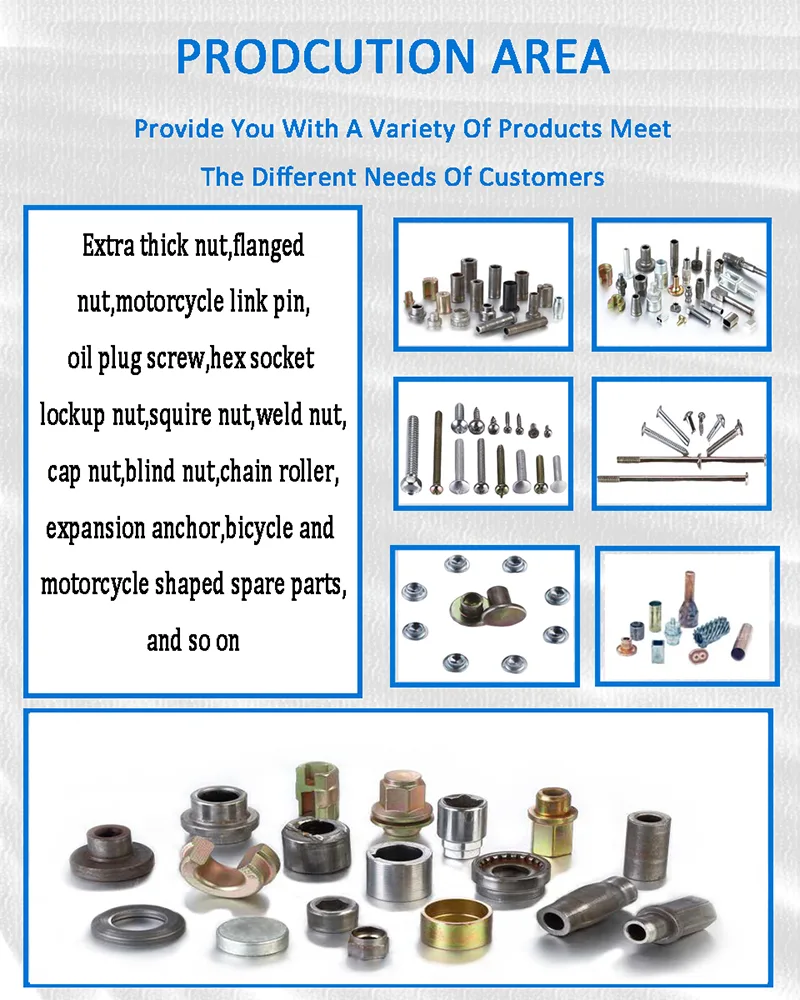

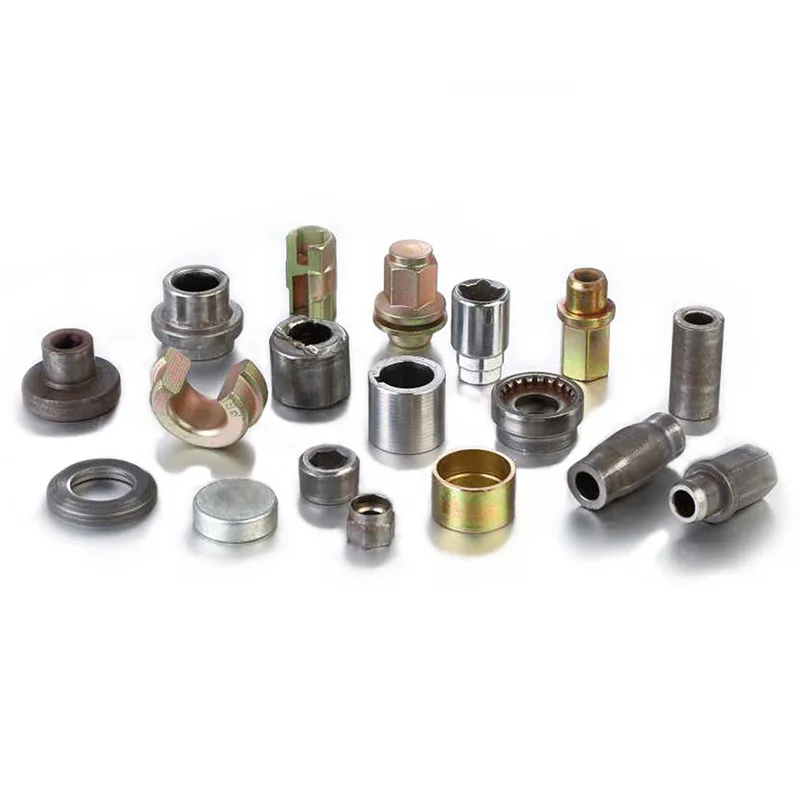

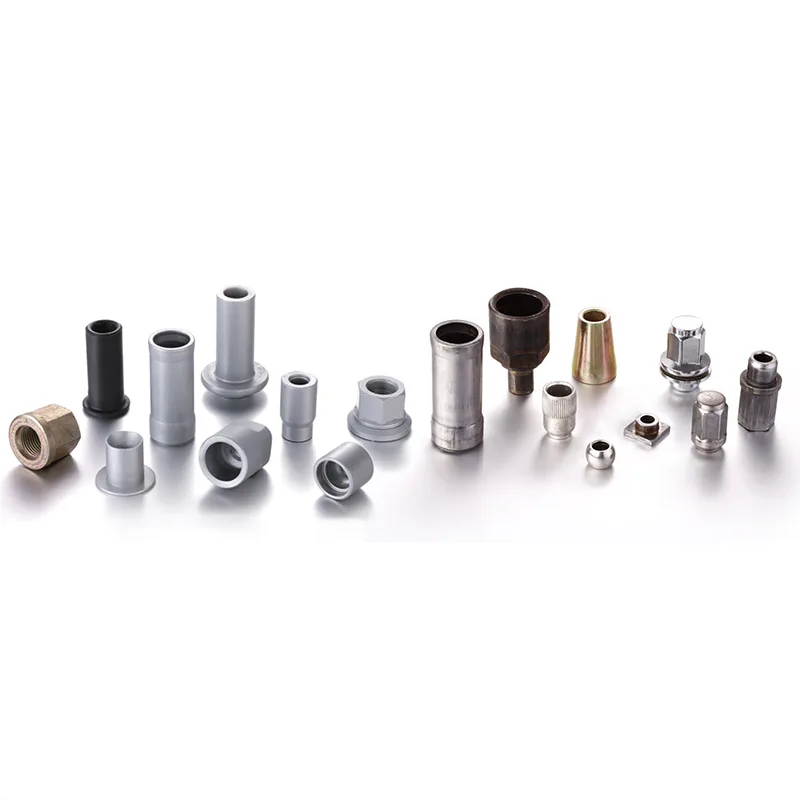

Vastag szerkezeti anyák
Mély belső tulajdonságokkal rendelkező diófélék
Nagy teherbírású rögzítőelemek
Teherhordó szerkezetekben használt, tervezett anyák
A 7 állomásos hosszú löketű anyaformázókat általában akkor választják ki, amikor a szabványos löketű gépek elérik az alakítási határokat. A meghosszabbított löket támogatja a fokozatos deformációt, segítve a konzisztens geometriát a mélyebb profilokban.
A TAICHUANG segíti a vásárlókat annak értékelésében, hogy a hosszú löketű anyaformázó megfelel-e a terméktervezési és gyártási követelményeiknek, beleértve az anyagviselkedést és a mélységi elvárásokat.
1. kérdés: Mitől lesz egy dióformázó „hosszú löket”?
Nagyobb ütési mozgást tesz lehetővé, mélyebb és szabályozottabb deformációt tesz lehetővé.
2. kérdés: A hosszú löketű anyaformázó alkalmas szabványos anyákhoz?
Használható, de elsősorban a mélyebb formálást igénylő diófélékhez ajánljuk.
3. kérdés: Befolyásolja-e a hosszú löket a formázási sebességet?
A ciklusidő a konfigurációtól függ; A vásárlók ezekben az alkalmazásokban jellemzően a formázási stabilitást részesítik előnyben a sebességgel szemben.
