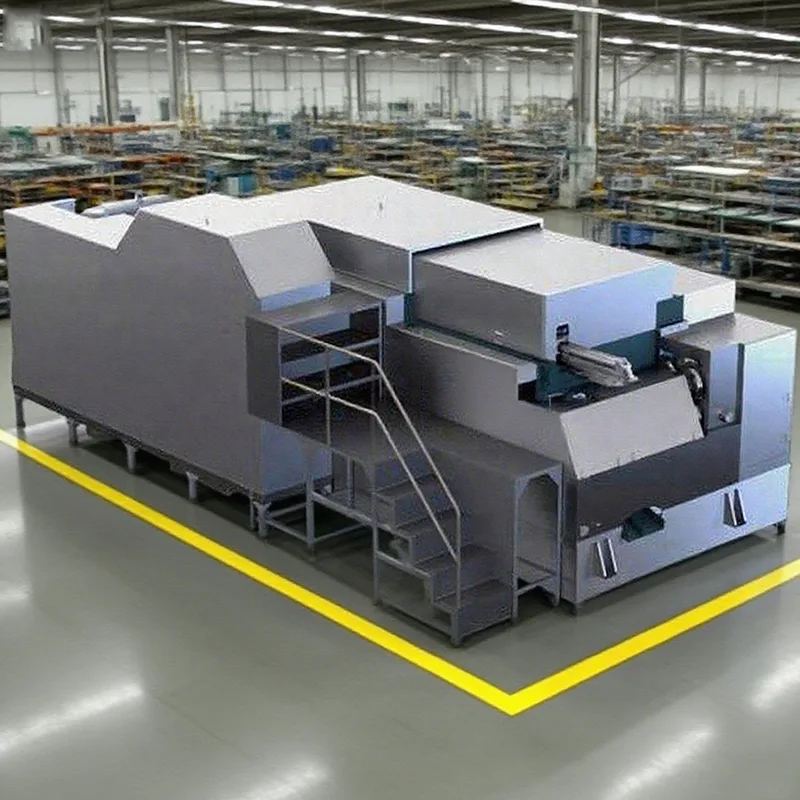

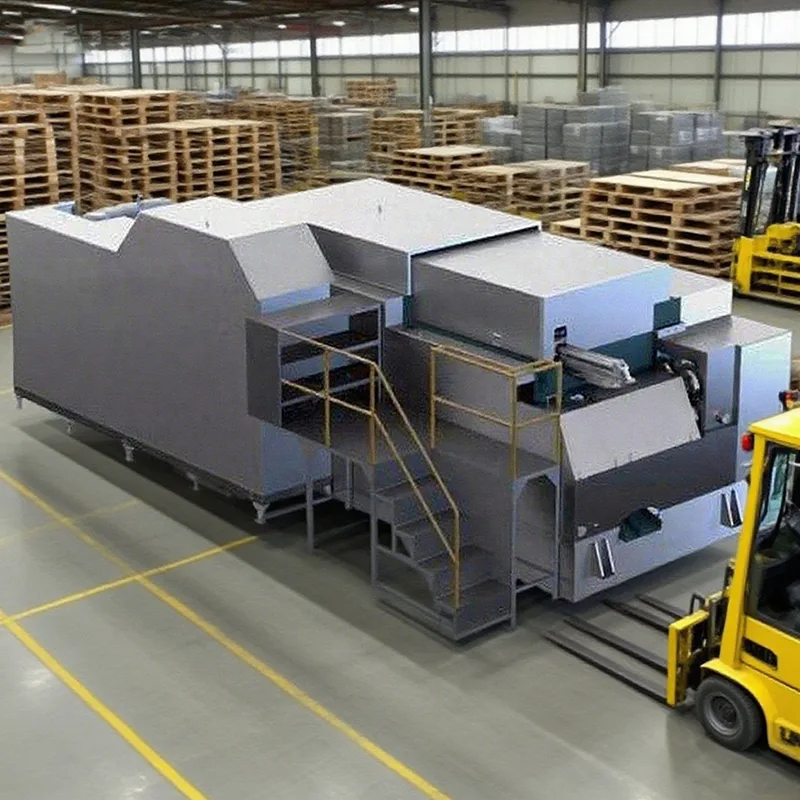

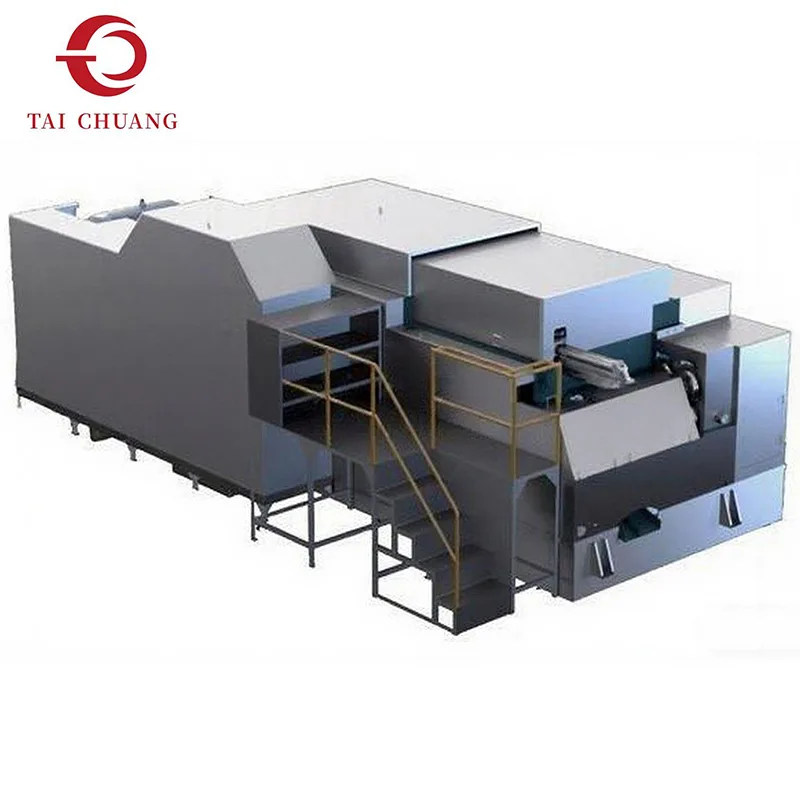

6 állomásos anyaformázó

Ez a TAICHUANG gyár által szállított 6 állomásos anyaformázó a hidegfejű géprendszereken belül anyaformázóként elhelyezve támogatja a stabil és megismételhető anyaformázást. A többállomásos folyamat fokozatosan alkalmazza a deformációt, segítve a konzisztens anya-geometriát és a méretszabályozást. Olyan felhasználóknak felel meg, akik előnyben részesítik a kiszámítható alakítási eredményeket és az egyértelmű folyamatkezelést a szabványos anyagyártáshoz.

Kérdés küldése

termékleírás

A 6 állomásos anyaformázó az egyik legszélesebb körben alkalmazott konfiguráció az anyagyártáshoz használt hidegfejű géprendszerekben. Alakítási folyamata az anyag deformációját hat szabályozott szakaszra osztja, lehetővé téve az anyatest, a letörés és a belső jellemzők fokozatos formálását, nem pedig agresszív egylépéses alakítással.

Az alacsonyabb állomású gépekkel összehasonlítva ez az anyaformázó jobban szabályozza az anyagáramlást és a méretstabilitást. Mindegyik állomás egy meghatározott formáló funkciót lát el, segít csökkenteni a belső feszültséget és javítani az általános alakkonzisztenciát. Ez a szerkezet támogatja a kiszámítható alakítási viselkedést a kiterjesztett gyártási ciklusokon keresztül. A TAICHUANG bemutatja ezt a hidegfejes megoldást azoknak a vásárlóknak, akik a folyamatstabilitásra, a szerszámok tisztaságára és a konzisztens anya-geometriára összpontosítanak a szabványos rögzítőelem-specifikációkban.

Termékleírások

Modell	Egység	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S	SJNF22B-6S
Kovácsoló állomás	Nem.	6	6	6	6	6	6
Az egész lapos dió	mm	5-8	5,5-12,7	10-17	14-17	14-22	17-22
Megfelelő hatlapú anya	mm	M2,5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
Levágási átm. (max.)	mm	8	11	14	17	19	22
Levágási hossz (max.)	mm	8	15	15	20	17	25
Kirúgási hossz (max.)	mm	12	15	18	20	25	30
Dies szurok	mm	38	50	60	70	80	90
Kovácsoló erő	kg	30000	55000	85000	120000	130000	160000
Ram stroke	mm	50	58	70	80	100	120
Kimenet anyához	db/perc	120-300	100-280	90-220	70-170	60-140	60-135
Fő motor	kw	7.5	11	15	22	30	37
Kenőmotor	kw	1.5	1.5	2.2	2.2	2.2	2.2
Kenőanyag	l	400	600	900	1000	1200	1500
Emelési referenciasúly	Tonna	3.5	4.5	8	10	14	16
A gép méretei	cm	185160105	240165110	310210145	320220140	375225160	405245165

Modell	Egység	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
Kovácsoló állomás	Nem.	6	6	6	6	6	6
Az egész lapos dió	mm	17-26	24-28	24-33	30-36	30-41	41-50
Megfelelő hatlapú anya	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
Levágási átm. (max.)	mm	24	28	30	36	40	50
Levágási hossz (max.)	mm	22/38	35	40	45	52	70
Kirúgási hossz (max.)	mm	30/45	38	38/55	43	68	65
Dies szurok	mm	100	120	140	150	165	195
Kovácsoló erő	kg	220000	330000	360000	400000	450000	800000
Ram stroke	mm	110/160	140	146/200	160	210	210
Kimenet anyához	db/perc	50-100	50-100	45-80	40-75	40-70	30-55
Fő motor	kw	55	75	110	132	160	250
Kenőmotor	kw	2.2	2.2	2.2	2.2	2.2	2.2
Kenőanyag	l	2000	2200	3000	3100	3800	5800
Emelési referenciasúly	Tonna	25	31	45	52	80	130
A gép méretei	cm	455295195	510275200	535355215	615385225	720420250	985550270

Alakítási folyamat áttekintése

Huzalelőtolás és hosszvágás

Kezdeti üres formázás

Progresszív dió testformálás

Sarok és letörés formázás

Méretfinomítás

Végső formázás és kisütés

Ez a többállomásos elrendezés támogatja a szabályozott deformációt forgácsolás nélkül, megőrzi az anyag integritását.

GYIK

Q1: Milyen típusú anyák alkalmasak egy 6 állomásos anyaformázóhoz?

Általában szabványos hatlapú anyákhoz és hasonló anyák geometriájához használják.

2. kérdés: Ez hidegfejű gépnek számít?

Igen, a hidegfejű gépek kategóriájába tartozik, és hideg alakváltozással anyákat képez.

3. kérdés: A szerszámokat be lehet állítani a különböző anyaméretekhez?

Az anya mérettartománya a szerszámkonfigurációtól és a gép beállításától függ.

Tipikus alkalmazások

A 6 állomásos anyaformázónk a következő termékek gyártása során használható:

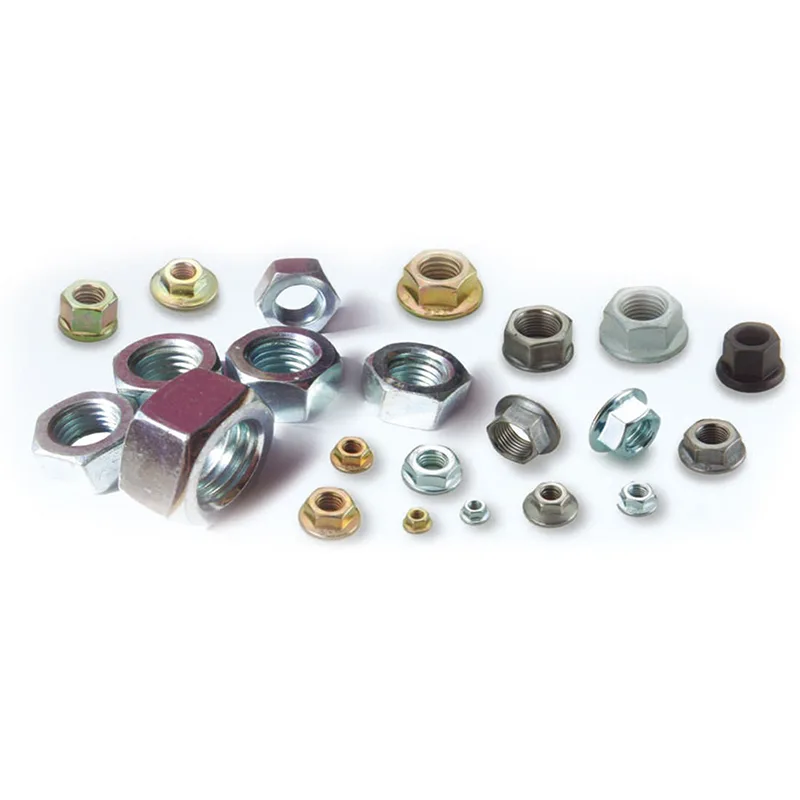

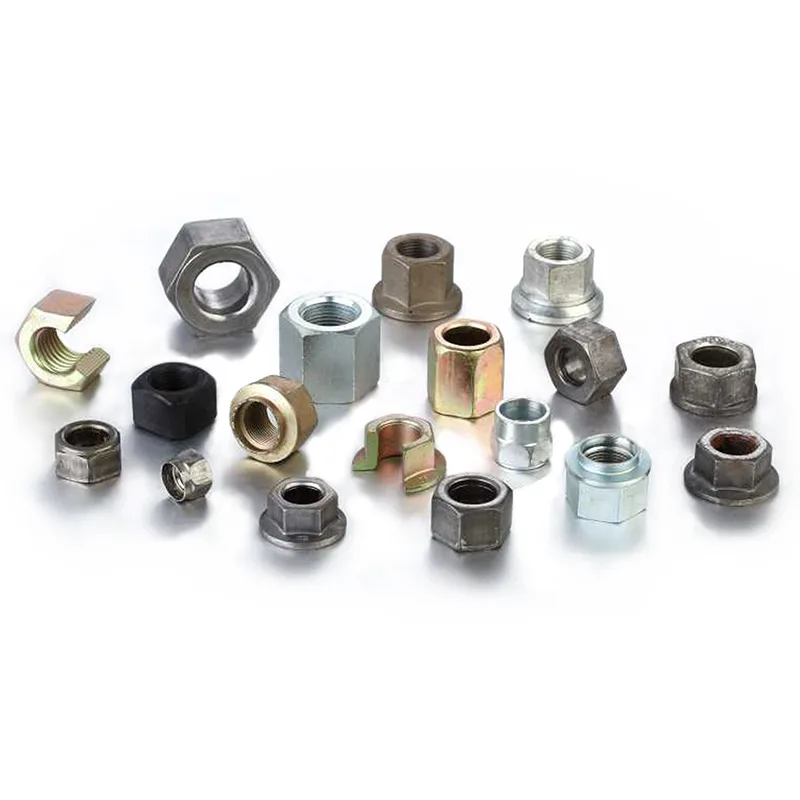

Hatlapfejű anyák és szabványos ipari anyák

Autóipari rögzítőelemek

Gépek és berendezések rögzítőelemei

Általános célú menetes anyák
