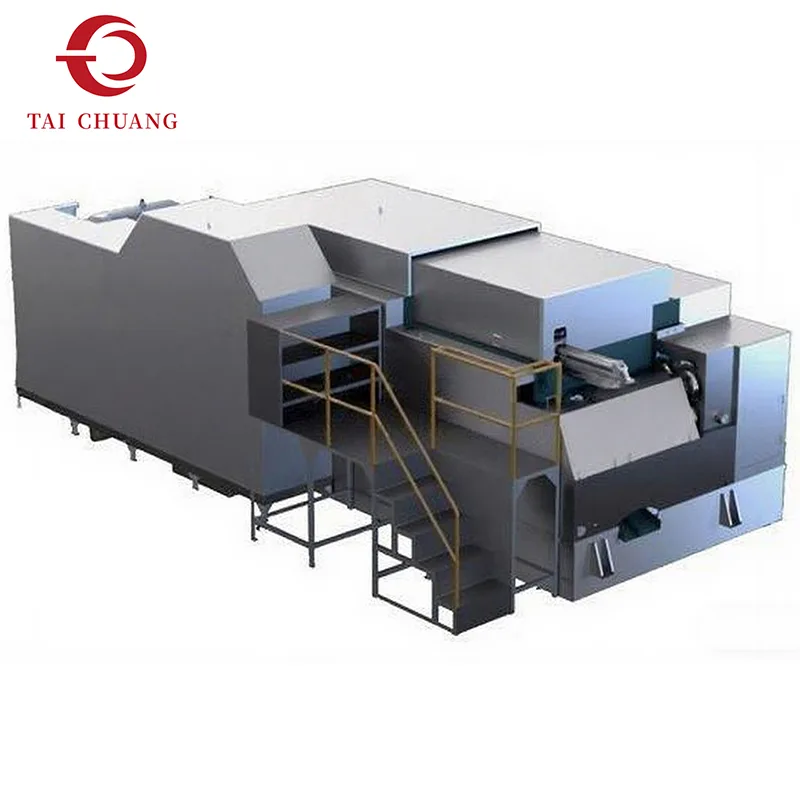

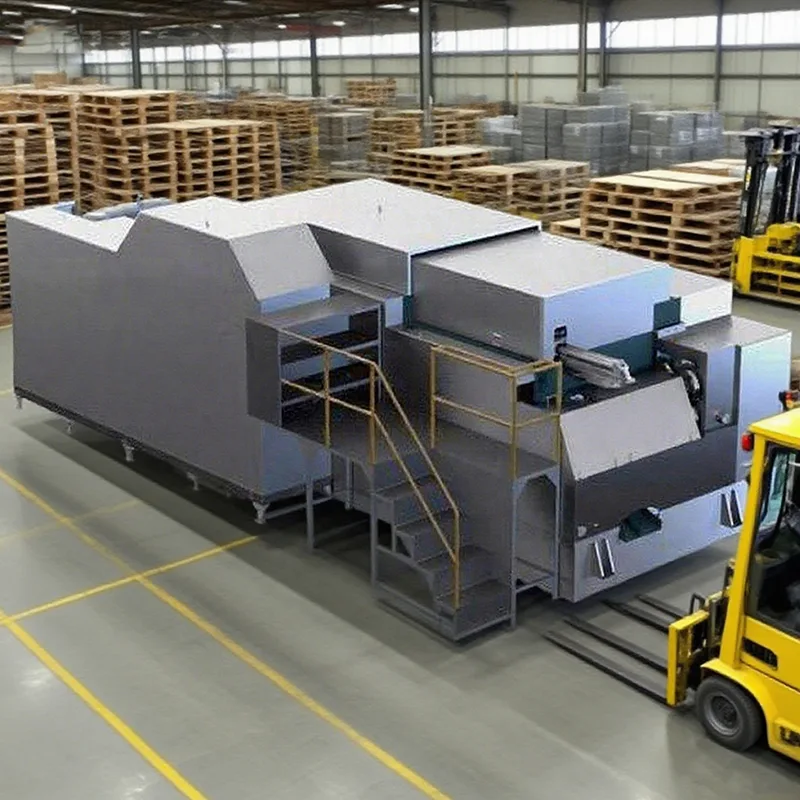

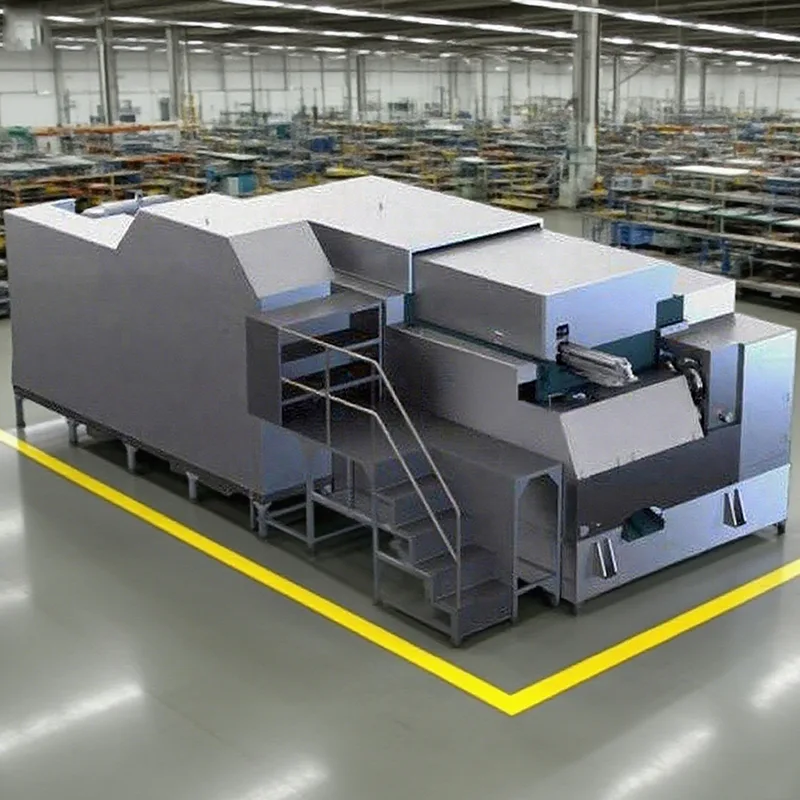

A 8 állásos, hosszú löketű anyaformázó fejlett szintet képvisel az anyagyártás hidegfejű gépi rendszerében. Az alakítási fokozatok számának és a rendelkezésre álló lökethossz növelésével ez a konfiguráció lehetővé teszi az anyagdeformáció elosztását egy hosszabb és jobban szabályozott alakítási útvonalon.
A 6 vagy 7 állomásos anyaformázókhoz képest a kiegészítő állomások nagyobb rugalmasságot biztosítanak az összetett kontúrok, belső jellemzők és átmeneti zónák kialakításában. A hosszú löketű kialakítás tovább támogatja a mélyebb alakítási követelményeket azáltal, hogy lehetővé teszi a fokozatos deformációt, nem pedig az anyagáramlást korlátozott úton.
Ezt a típusú anyaformázót általában akkor értékelik, amikor a szabványos konfigurációk megközelítik az alaki határokat. A TAICHUANG olyan ügyfelek számára kínálja ezt a megoldást, akik nagyobb fokú alakítási szabadságot igényelnek, és csökkenteni szeretnék a folyamat kockázatát összetett vagy szerkezetileg igényes anyák előállítása során.
|
Modell |
Egység |
SJNF 11B-8SL |
SJNF 14B-8SL |
SJNF 19B-8SL |
SJNF 24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|
Kovácsoló állomás |
Nem. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Levágási átm. (max.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
|
Levágási hossz (max.) |
mm |
36 |
40 |
48 |
60 |
75 |
85 |
|
Kirúgási hossz (max.) |
mm |
40 |
60 |
60 |
80 |
100 |
120 |
|
P.K.O hosszúság (max.) |
mm |
16 |
18 |
20 |
25 |
30 |
35 |
|
Dies szurok |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
|
Kovácsoló erő |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Ram stroke |
mm |
160 |
200 |
220 |
280 |
280 |
360 |
|
Kimenet anyához |
db/perc |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Fő motor |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
|
Kenőmotor |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Kenőanyag |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Emelési referenciasúly |
Tonna |
7 |
12 |
23 |
40 |
65 |
108 |
|
A gép méretei |
cm |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
8 állásos, hosszú löketű anyaformázónk a következőkre összpontosít:
Progresszív deformáció csökkentett feszültségkoncentráció mellett
Meghosszabbított alakítási út mélyebb vagy vastagabb anyaprofilokhoz
Továbbfejlesztett vezérlés a közbenső geometriai átmenetek felett
Nagyobb tolerancia az összetett anyakialakításokhoz
Az alakítási munka több lépésre szegmentálásával a gép segít megőrizni az alakkonzisztenciát és a méretstabilitást az alakítási ciklus során.

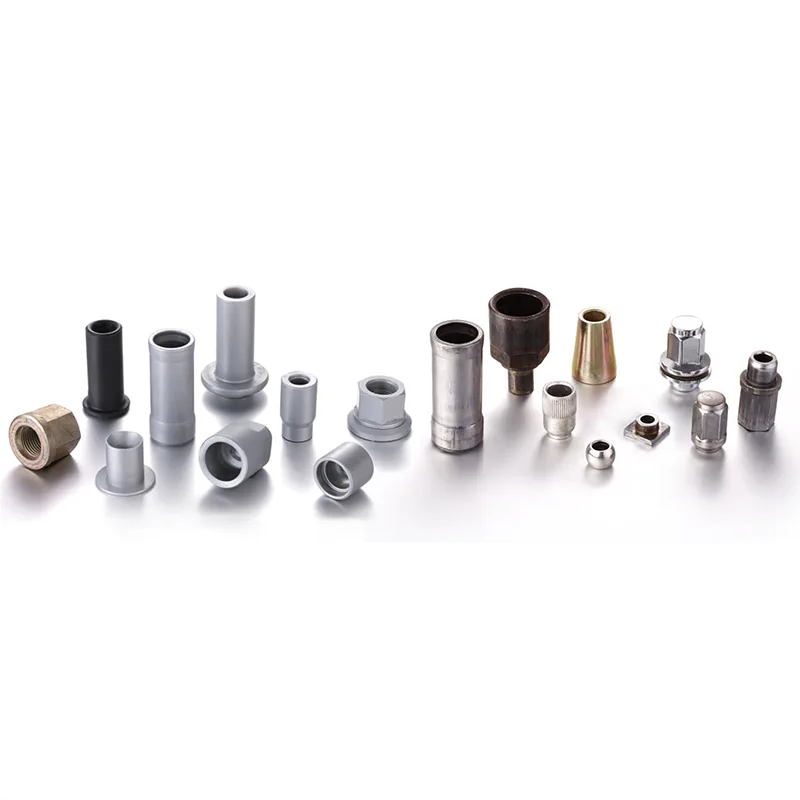

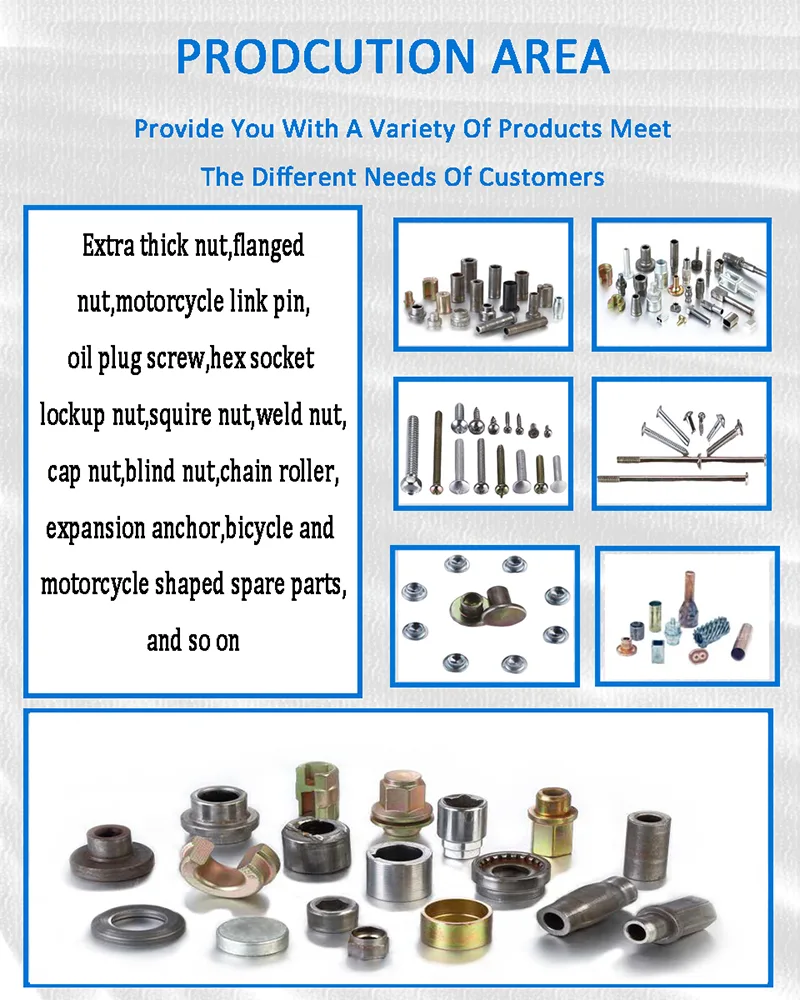

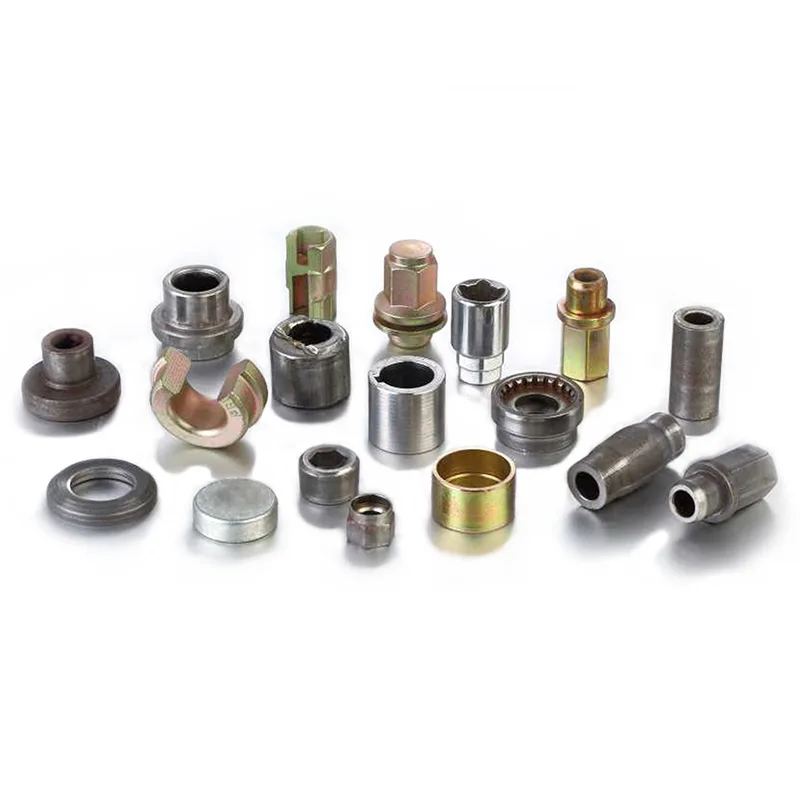

Összetett külső kontúrú anyák
Vastag vagy magas anyák mély belső profilokkal
Szerkezeti vagy teherhordó anyák kialakítása
Mérnöki kötőelemek, amelyek nagy alakítási pontosságot igényelnek
A hidegfejezés az anyageltávolítás helyett az ellenőrzött anyagáramláson alapul. A fejlett anyaformázásban nem a sebesség, hanem a stabilitás a kihívás. A 8 állásos, hosszú löketű anyaformázó további alakítási határt biztosít, lehetővé téve az egyes fokozatok szabályozott alakváltozási tartományon belüli működését. A TAICHUANG segíti az ügyfeleket ennek az anyaformázónak a rajz összetettsége, az anyag viselkedése és a hosszú távú gyártásstabilitási szempontok alapján történő értékelésében.
1. kérdés: Mikor van szükség 8 állomásos anyacsavarozóra?
Ezt akkor veszik figyelembe, ha az anya geometriája bonyolult, vagy ha a szabványos állomásszámlálások már nem biztosítanak elegendő alakításszabályozást.
2. kérdés: Milyen előnyökkel jár a hosszú löket több állomással való kombinálása?
Mélyebb és fokozatosabb deformációt tesz lehetővé, csökkenti az alaki feszültséget és javítja a konzisztenciát.
3. kérdés: Ez még mindig hideg irányú gép?
Igen, vágás nélkül, hideg deformációval diót képez.
