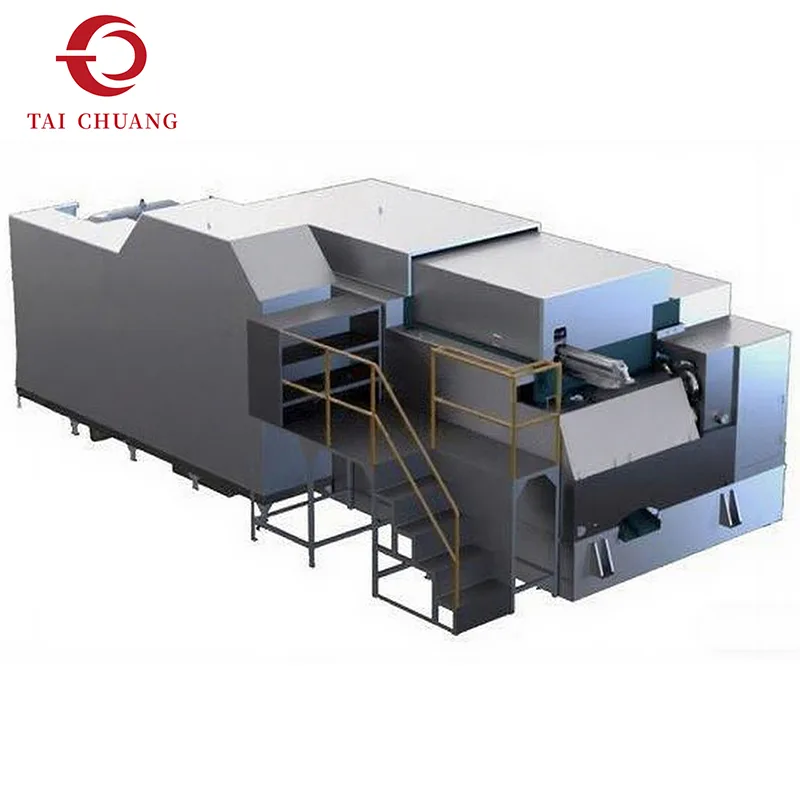

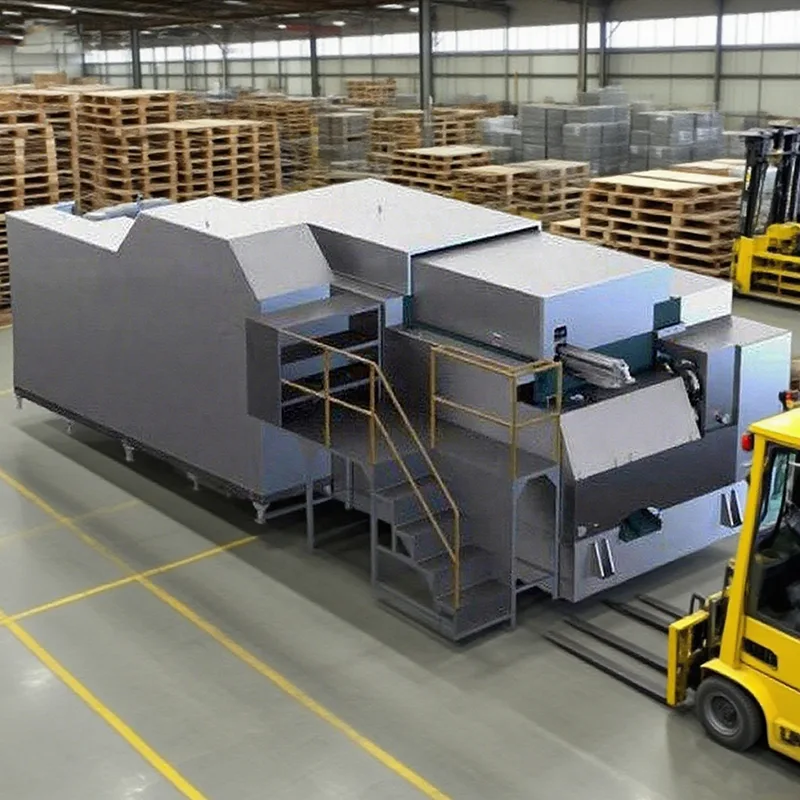

7 állomásos anyaformázó

A stabil, többállomásos anyaalakításra tervezett 7 állomásos anyaformázót gyártója, a TAICHUANG megbízható hidegfejezési gépi megoldásként választotta ki azokat a kötőelemeket vásárlók számára, akik állandó teljesítményre, szerszámozási rugalmasságra és beszerzési támogatásra vágynak. A gép kiegyensúlyozott alakítóerővel támogatja az összetett anya-geometriákat, így alkalmas a nagy volumenű rögzítőelemek gyártósoraihoz, amelyek előnyben részesítik a méretkonzisztenciát és a hosszú távú működési stabilitást.

Kérdés küldése

termékleírás

A 7 állomásos anyaformázó a szabványos konfigurációk fölé van helyezve azáltal, hogy megnövelt alakítási felbontást kínál a gyártási ciklus során. A hidegvágó géprendszereken belül a kiegészítő állomás lehetővé teszi a deformáció fokozatosabb eloszlását, segítve az anya geometriájának stabilizálását és az alakkonzisztencia javítását.

A hatállásos anyaformázókhoz képest ez a konfiguráció nagyobb rugalmasságot biztosít letörésekkel, kontúrokkal vagy méretátmenetekkel rendelkező anyák alakításakor, amelyek ellenőrzött alakítást igényelnek. Mindegyik alakítóállomás egy meghatározott lépéssel járul hozzá, csökkentve a feszültségkoncentrációt és javítva az ismételhetőséget a gyártási folyamatok során.

A TAICHUANG bemutatja a 7 állomásos anyaformázót, mint megoldást azoknak a vásárlóknak, akik értékelik a fejlett anyaformázó képességeket, miközben megőrzik a tiszta folyamatlogikát és a szerszámvezérlést.

Termékleírások

Modell	Egység	SJNF 8B-7S	SJNF 11B-7S	SJNF 14B-7S	SJNF 19B-7S	SJNF 24B-7S	SJNF33B-7S
Kovácsoló állomás	Nem.	7	7	7	7	7	7
Az egész lapos dió	mm	5-8	5,5-12,7	10-17	14-22	17-26	24-33
Megfelelő hatlapú anya	mm	M2,5-M5	M3-M6	M6-M10	M8-M14	M10-M18	M16-M22
Levágási átm. (max.)	mm	8	11	14	19	24	30
Levágási hossz (max.)	mm	12	18	20	22	38	40
Kirúgási hossz (max.)	mm	15	20	25	28	45	55
Dies szurok	mm	38	50	60	80	100	140
Kovácsoló erő	kg	35.000	58 000	100 000	150 000	300 000	400 000
Ram stroke	mm	58	76	100	110	160	200
Kimenet anyához	db/perc	110-260	90-220	80-180	60-120	50-80	40-70
Fő motor	kw	7.5	11	15	37	55	132
Kenőmotor	kw	1.5	1.5	2.2	2.2	2.2	2.2
Kenőanyag	L	400	700	1000	1400	2000	3400
Emelési referenciasúly	Tonna	4	5.5	9	16	30	50
A gép méretei	cm	210160110	260170130	310220160	380240170	480320215	590390230

Modell	Egység	SJNF 11B-7SL	SJNF 14B-7SL	SJNF 17B-7SL	SJNF 19B-7SL	SJNF 24B-7SL	SJNF 33B-7SL	SJNF 41B-7SL	SJNF 41B-7SL (120L)
Kovácsoló állomás	Nem.	7	7	7	7	7	7	7	7
Levágási átm. (max.)	mm	11	14	17	19	24	30	40	40
Levágási hossz (max.)	mm	36	40	55	48	60	75	68	85
Kirúgási hossz (max.)	mm	40	60	60	60	80	100	80	120
P.K.O hosszúság (max.)	mm	16	18	19	20	25	30	30	35
Dies szurok	mm	50	60	70	80	100	140	165	165
Kovácsoló erő	kg	60 000	120 000	125 000	185 000	300 000	400 000	500 000	550 000
Ram stroke	mm	160	200	210	220	280	280	240	360
Kimenet anyához	db/perc	55-140	60-110	50-100	50-90	45-80	40-80	40-75	40-70
Fő motor	kw	15	22	30	41	55	160	220	220
Kenőmotor	kw	1.5	2.2	2.2	2.2	2.2	2.2	2.2	2.2
Kenőanyag	L	800	1200	1300	1600	3000	3500	4000	5000
Emelési referenciasúly	Tonna	6	10	12	20	35	57	85	95
A gép méretei	cm	290170130	350220150	370240170	470260195	579310210	645375230	780450250	830465265

Logikai és folyamatszerkezet kialakítása

A formázási sorrend általában a következőket tartalmazza:

Anyag adagolás és üres vágás

Kezdeti alakformálás

Progresszív anyaprofil kialakítás

Köztes geometriai finomítás

Sarok és letörés meghatározása

Méretkorrekció

Végső formázás és kisütés

Ez a szakaszos megközelítés lehetővé teszi a 7 állomásos anyaformázó számára, hogy lépésről lépésre kezelje az anyag deformációját, ami kritikus fontosságú a bonyolultabb anya-geometriák esetében.

Alkalmazási forgatókönyvek

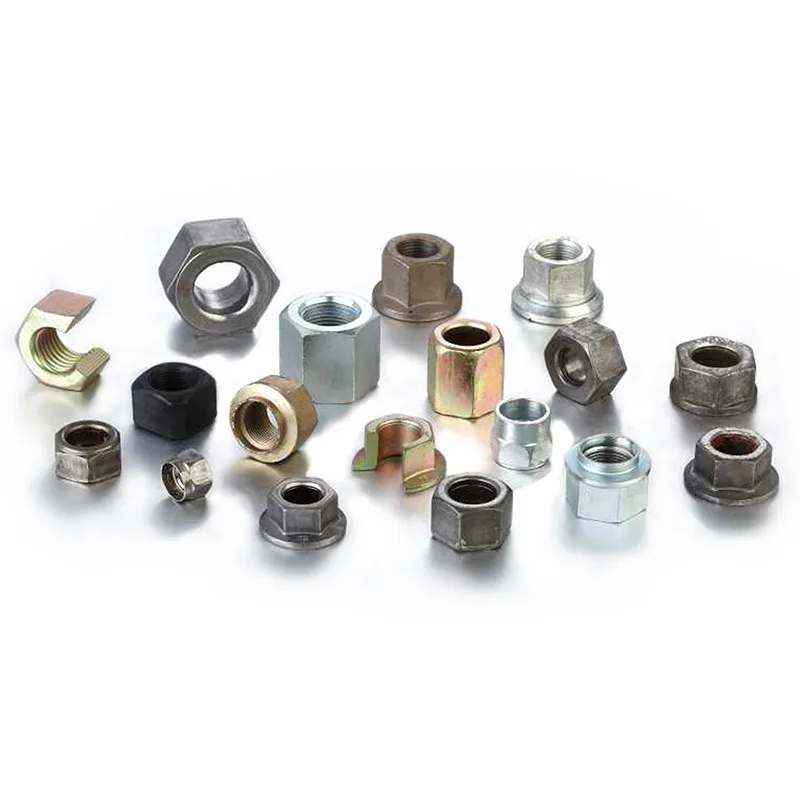

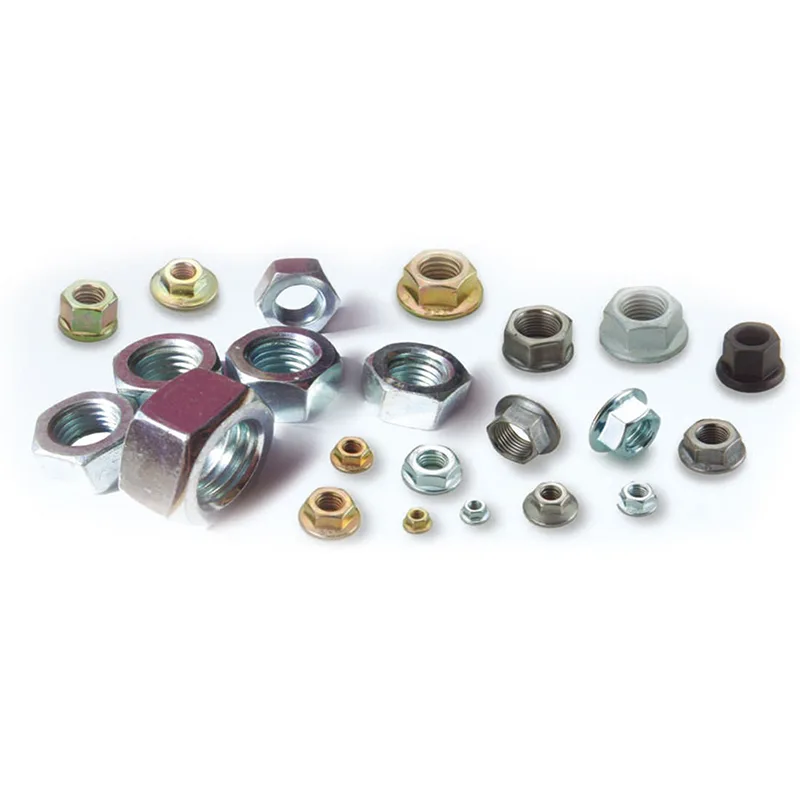

Speciális kontúrokkal vagy letörésekkel rendelkező anyák

Autóipari és mechanikus rögzítőelemek

Ipari anyák szigorúbb méretelvárásokkal

Konzisztens geometriát igénylő mérnöki kötőelemek

Eljárási és minőségi szempontok

A hidegfejű anyaformázás inkább deformáción, mint megmunkáláson alapul. Egy extra állomás hozzáadásával a 7 állomásos anyaformázó javítja a belső anyagáramlást és a felületi konzisztenciát. A vásárlók ezt a gépet általában a szerszámok stabilitása, a formázás megismételhetősége és a különböző anyákhoz való alkalmazkodóképessége alapján értékelik.

A TAICHUANG támogatja az ügyfeleket azáltal, hogy összehangolja az anyaformázó konfigurációkat a termékrajzokkal, az anyagtulajdonságokkal és a gyártástervezési célokkal.

GYIK

1. kérdés: Miért válassza a 7 állomásos anyaformázót a 6 állomásos modell helyett?

A kiegészítő állomás lehetővé teszi az anyagáramlás finomabb szabályozását, és támogatja a bonyolultabb anyaformákat.

2. kérdés: Ez még mindig hidegfejű gépnek számít?

Igen, anyákat képez hideg deformációval, anyag eltávolítása nélkül.

3. kérdés: A nagyobb állomások száma növeli a beállítás bonyolultságát?

A beállítás tervezést igényel, de nagyobb alakítási rugalmasságot is kínál.
