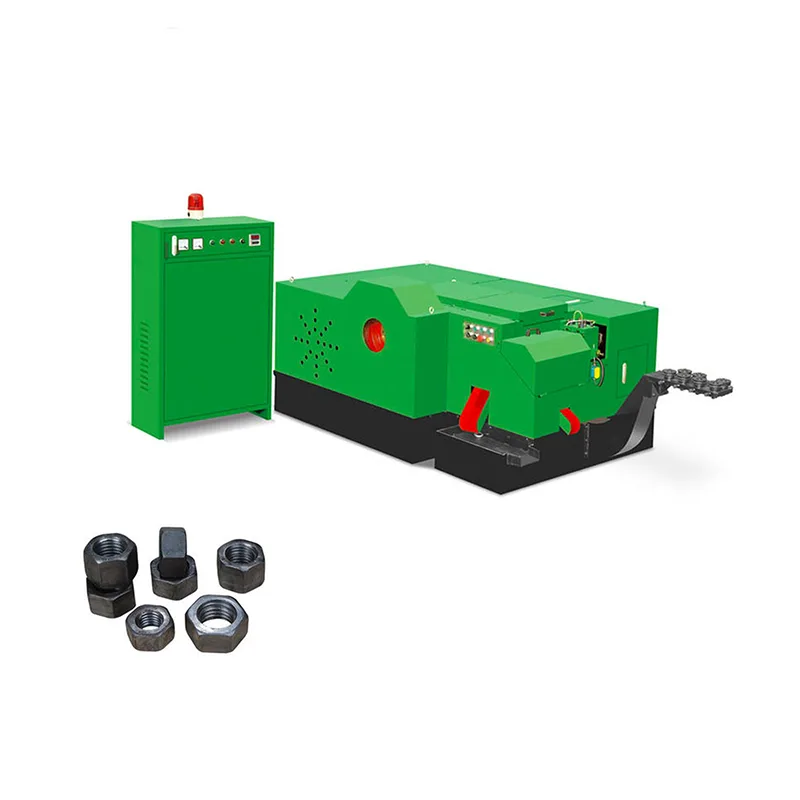

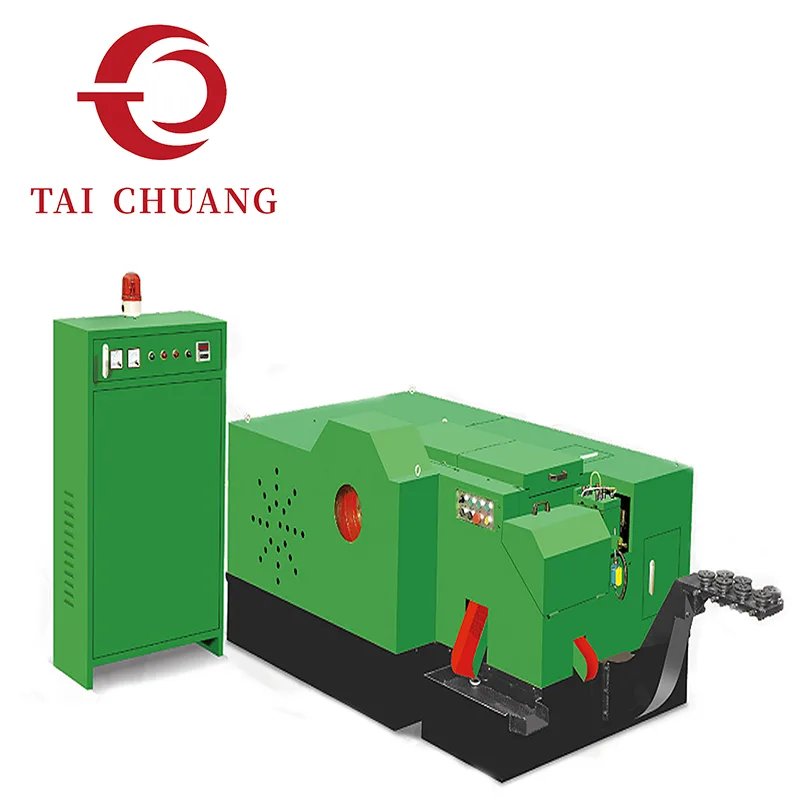

A kis méretű anyaformázót viszonylag kis átmérőjű és finom szerkezeti részletekkel rendelkező anyák alakítására optimalizálták. A hidegfejű gépeken belül a kisebb munkadarabok különböző kihívásokat jelentenek, mint például az igazítási érzékenység, az anyagáramlás szabályozása és a méretváltozás.
Ahelyett, hogy az alakítási kapacitásra összpontosítana, ez az anyaformázó a pontosságot, a stabilitást és az ismételhető pozicionálást hangsúlyozza. A szerszámozási és alakítási szakaszok úgy vannak elrendezve, hogy támogassák a kis anyaprofilokhoz igazodó szabályozott deformációt, segítve az állandó geometria fenntartását a folyamatos gyártás során.
A TAICHUANG olyan vásárlók számára vezeti be ezt a megoldást, akik a pontosságot és megbízhatóságot helyezik előtérbe a kis anyák gyártása során, nem pedig a nagy alakítási komplexitást.
|
Modell |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
Formák Mennyiség/SZÁM. |
6 |
6 |
6 |
6 |
|
Termékek Külső átmérő/mm |
5-8 |
5-8 |
5,5-12,7 |
5,5-12,7 |
|
Termékek Méret/mm |
M2,5-M5 |
M2,5-M5 |
M3-M6 |
M3-M6 |
|
Max. vágási átmérő/mm |
8 |
8 |
12 |
12 |
|
Max. vágási hossz/mm |
10 |
15 |
20 |
35 |
|
Menetosztás/mm |
38 |
38 |
50 |
50 |
|
Nyomás Erő/kg |
30000 |
30000 |
65000 |
65000 |
|
Kapacitás/db/perc |
160-200 |
160-200 |
120-160 |
120-160 |
|
Kenőanyag Motor/kw |
1.5 |
1.5 |
1.5 |
1.5 |
|
Kenőanyagok fogyasztás/L |
400 |
400 |
600 |
600 |
|
Főmotor teljesítmény/kw |
7.5 |
7.5 |
11 |
11 |
|
Térfogat (H*Sz*H)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
Súly/kg |
2100 |
2100 |
4200 |
4200 |
|
Modell |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
Formák Mennyiség/SZÁM. |
6 | 6 | 6 | 6 |
|
Termékek Külső átmérő/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
Termékek Méret/mm |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
Max. vágási átmérő/mm |
14 | 14 | 17 | 19 |
|
Max. vágási hossz/mm |
25 | 35 | 40 | 60 |
|
Menetosztás/mm |
60 | 60 | 70 | 80 |
|
Nyomás Erő/kg |
90000 | 90000 | 120000 | 200000 |
|
Kapacitás/db/perc |
100-160 | 100-160 | 100-140 | 80-140 |
|
Kenőanyag Motor/kw |
2.2 | 2.2 | 2.2 | 2.2 |
|
Kenőanyagok fogyasztás/L |
900 | 900 | 1200 | 1600 |
|
Főmotor teljesítmény/kw |
15 | 15 | 30 | 45 |
|
Térfogat (H*Sz*H)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
Súly/kg |
8500 | 8500 | 11500 | 16000 |
Stabil anyagpozícionálás kisméretű munkadarabokhoz
Szabályozott alakváltozás a méretváltozások csökkentése érdekében
Optimalizált alakítási ritmus a kompakt anyaméretekhez
Javított konzisztencia a hosszú gyártási folyamatok során

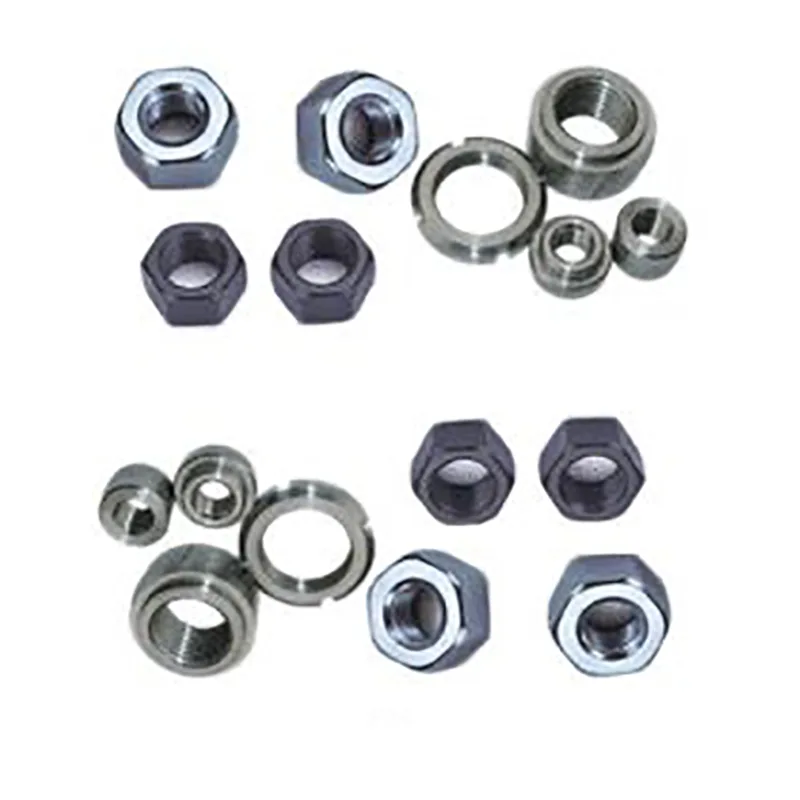

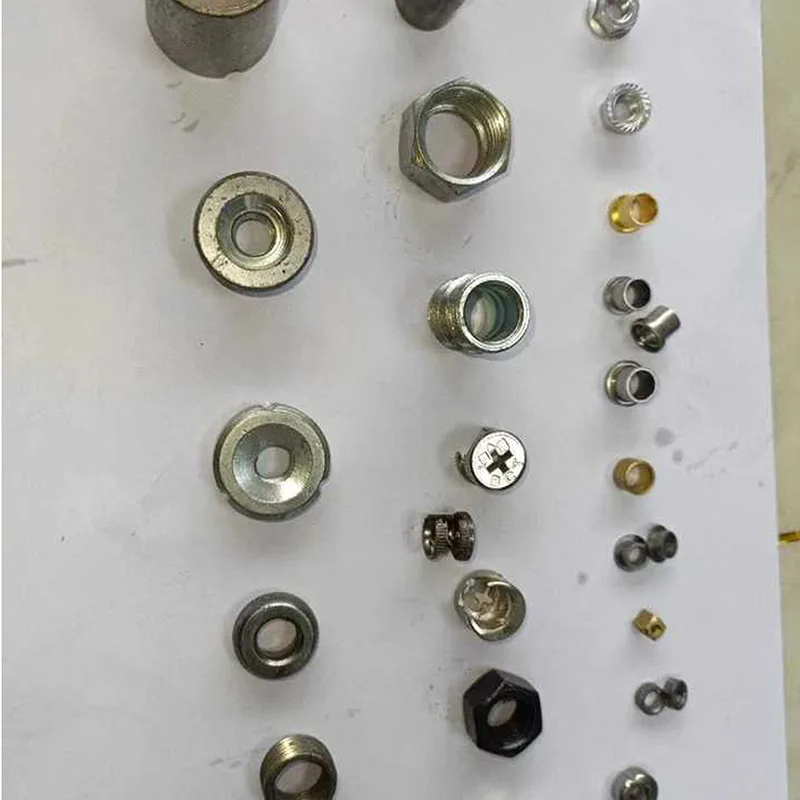

Kis hatlapú anyák
Precíziós rögzítők elektronikához és gépekhez
Könnyű teherbírású mechanikai alkatrészek
Kompakt rögzítési rendszerek
A kis anyák kialakítása gondos egyensúlyt igényel az alakító erő és a deformáció szabályozása között. A túlzott erő instabilitást, az elégtelen szabályozás pedig méretbeli inkonzisztenciát okozhat. A kis méretű anyaformázó ezt úgy kezeli, hogy a maximális teljesítmény helyett a kiszámítható alakítási viselkedésre összpontosít.
A TAICHUANG támogatja az ügyfeleket azáltal, hogy segít az anyacsavarozó konfigurációjának az anyamérethez, az anyagjellemzőkhöz és a pontossággal kapcsolatos elvárásokhoz igazítani.
1. kérdés: Mi határozza meg a „kis méretű” anyaformázót?
Kisebb méretű anyákhoz tervezték, amelyek precíz alakításszabályozást igényelnek.
Q2: Használható szabványos anyákhoz?
Igen, de főként akkor van kiválasztva, ha a kis méret pontossága elsődleges.
3. kérdés: Alkalmas precíziós rögzítőelemekhez?
Általában olyan alkalmazásoknál értékelik, ahol a méretkonzisztencia kritikus.
